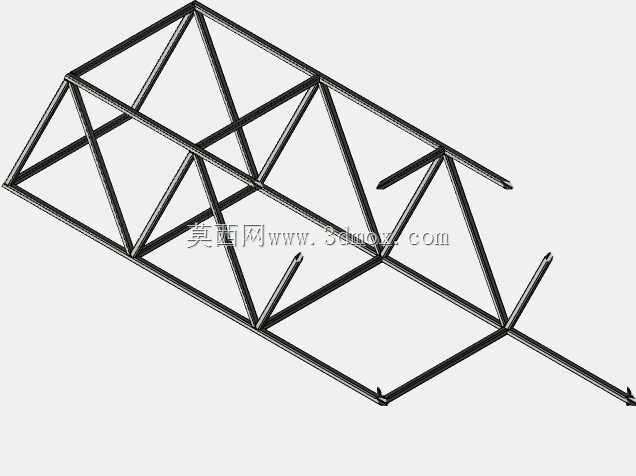

焊接式空间桁架桥梁结构三维设计

　　该桁架桥结构采用全焊接杆件拼接形式，整体为空间三角桁架构型，在市政人行步道、厂区临时跨线通道、景区观光跨径设施等场景中具备广泛适配性。日常使用中可承担人行荷载、轻型检修设备通行荷载，杆件间的三角稳定构型可将竖向荷载快速分解为杆件的轴向拉压应力，避免局部构件出现受弯失效的问题。从结构受力逻辑来看，设计阶段优先选用等截面圆管作为主弦杆与腹杆原材料，圆管截面各向惯性矩一致，在承受不同方向风荷载、偶然水平冲击荷载时不存在弱轴失稳风险，相比角钢、H型钢等开口截面杆件，圆管的风阻系数更低，在户外露天使用场景下可有效降低横向风振带来的结构疲劳损伤。

　　主弦杆沿桥跨通长布置，上下弦杆之间通过斜向腹杆、竖向腹杆形成连续三角单元，相邻三角单元共用腹杆构件，在保证整体刚度的前提下尽可能减少冗余杆件数量，控制结构整体自重。腹杆与弦杆的连接节点采用相贯线焊接形式，建模阶段已完成所有相贯切口的几何拟合，节点处杆件贴合间隙控制在焊接工艺允许范围内，现场施工时无需二次切割修型，可直接定位施焊，有效降低现场作业的加工难度。从安装边界来看，该桁架结构的端部预设了与下部支撑结构连接的延伸杆件，可直接适配混凝土支墩、钢盖梁等不同形式的下部支撑，安装时仅需将端部延伸段与支撑顶面的预埋钢板焊接固定即可完成主体结构就位，无需额外设计复杂的连接转接件。

　　结构的横截面宽度适配单人及双人并行的人行通行需求，桥跨方向的节间长度按照常规人行桥的挠度控制要求划分，在满布荷载工况下跨中挠度可满足市政桥梁设计规范的限值要求，不会出现明显的下挠变形影响通行体验。建模过程中对所有焊接节点做了几何简化处理，保留了焊后节点的圆滑过渡特征，既可以用于施工前的结构干涉校验，也可直接导入有限元分析软件做杆件应力、节点疲劳、整体模态的仿真计算，验证不同荷载组合下的结构安全裕度。相比传统的螺栓拼接桁架，全焊接结构省去了节点板、高强螺栓等连接配件，整体结构外观更简洁，后期维护过程中无需定期检查螺栓预紧力衰减问题，仅需对焊缝位置做定期防腐巡检即可，长期运维成本更低。

　　结构的腹杆布置充分考虑了焊接作业的操作空间，相邻腹杆之间预留了足够的焊枪操作间隙，避免出现焊缝位置过于狭窄导致无法施焊的问题，所有环形焊缝均可实现平焊位置作业，降低现场焊接的操作难度，保证焊接质量的稳定性。在临时施工便桥场景下使用时，该桁架结构可分段预制后运输至现场拼装，单段桁架的重量适配常规起重设备的吊装能力，无需调用大吨位起重设备即可完成架设，施工周期远短于混凝土现浇桥梁，项目结束后还可整体拆卸转运至其他场地重复使用，具备较高的周转复用价值。针对景区使用场景，该简洁的桁架结构可直接在杆件表面做防腐涂装或装饰包裹，适配不同的景观风格要求，通透的桁架形式不会对景区视线造成过多遮挡，兼顾结构实用性与景观协调性。
