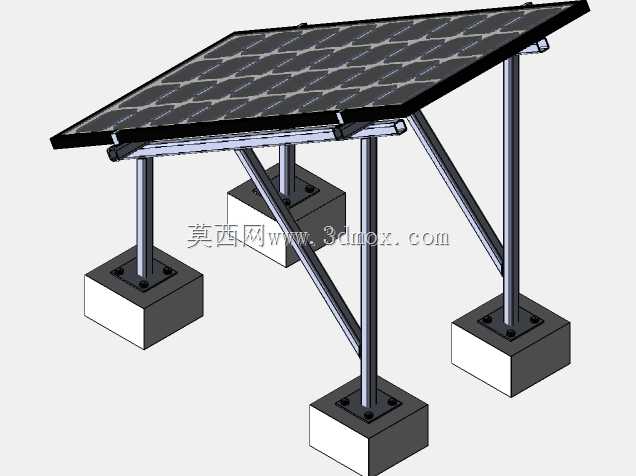

钢结构混凝土基座太阳能光伏支架结构

　　这套钢结构光伏支撑结构，主要面向分布式离网光伏、小型地面并网光伏电站的户外安装场景，也可适配厂区屋顶配重式光伏架设、偏远地区独立供电光伏系统的搭建需求，核心作用是为晶硅太阳能电池板提供稳定的支撑载体，保证组件在户外大风、雨雪、温差变化等复杂工况下保持固定倾角，维持稳定的光电转换效率。从结构功能设计来看，整套支撑体系采用预制混凝土配重块作为底部承载基础，无需在安装现场做大面积开挖浇筑，适配硬化地面、屋顶等无法做预埋桩基的安装场景，混凝土块自身的重量足以抵消光伏板承受的风荷载、雪荷载带来的倾覆力矩，避免支架出现滑移、倾覆问题。

　　上部支撑结构采用型钢焊接拼装的框架形式，斜向支撑与竖向立柱形成稳定的三角受力体系，能够将光伏板承受的竖向荷载、水平风荷载均匀传递到底部的四个混凝土基座上，每个混凝土基座与竖向立柱之间通过螺栓组刚性连接，连接位置设置了加强垫板，分散螺栓对混凝土块的局部压应力，避免长期受力下混凝土基座出现开裂、连接松动的问题。设计过程中优先考虑了安装便捷性，所有钢结构构件均采用标准化预制件，现场仅需通过螺栓拼接即可完成组装，无需现场焊接作业，降低户外施工的难度与作业周期，支架的倾角设置参考了国内中纬度地区的最佳光伏接收角度，能够保证全年时段内光伏板接收到的太阳辐射量处于较高水平，同时倾斜角度也兼顾了板面排水、积雪滑落的需求，避免雨水长期积存在板缝位置腐蚀组件边框，也减少冬季积雪覆盖板面影响发电效率的问题。

　　从安装边界尺寸来看，整套支架的横向跨度适配常规单块大尺寸晶硅光伏组件的安装尺寸，竖向支撑高度预留了组件底部离地面的通风间隙，能够降低组件工作时的背面温度，提升光电转换效率，同时也避免地面杂草、扬尘长期堆积在组件下沿遮挡板面。四个混凝土基座的排布间距经过受力验算，相邻基座的间距既保证了上部支架的受力稳定性，也避免间距过大导致型钢横梁出现过大挠度，影响组件的安装平整度。钢结构构件的连接节点均做了冗余受力设计，斜撑与立柱、横梁的连接位置采用多螺栓固定，即使单个螺栓出现松动，剩余连接构件仍能维持结构整体稳定性，给后期运维留出足够的排查窗口期。

　　在实际应用中，这类支架结构不需要复杂的地基处理，对于临时供电项目、山地零散光伏安装、厂区屋顶光伏改造等场景的适配性极强，相比预埋桩基式的光伏支架，能够大幅缩短施工周期，降低安装过程中的土建成本，同时钢结构构件全部采用热浸镀锌表面处理，能够适应户外高湿、高盐雾等腐蚀环境，长期使用过程中不会出现严重锈蚀导致结构强度下降的问题。支架的组件安装边框设置了长圆孔调节位，能够适配不同边框厚度的光伏组件安装，也可以在安装时微调组件的左右位置，保证整排组件的排布整齐度，避免出现安装错位影响外观与排水效果。
