普拉特式桁架桥钢结构三维设计模型

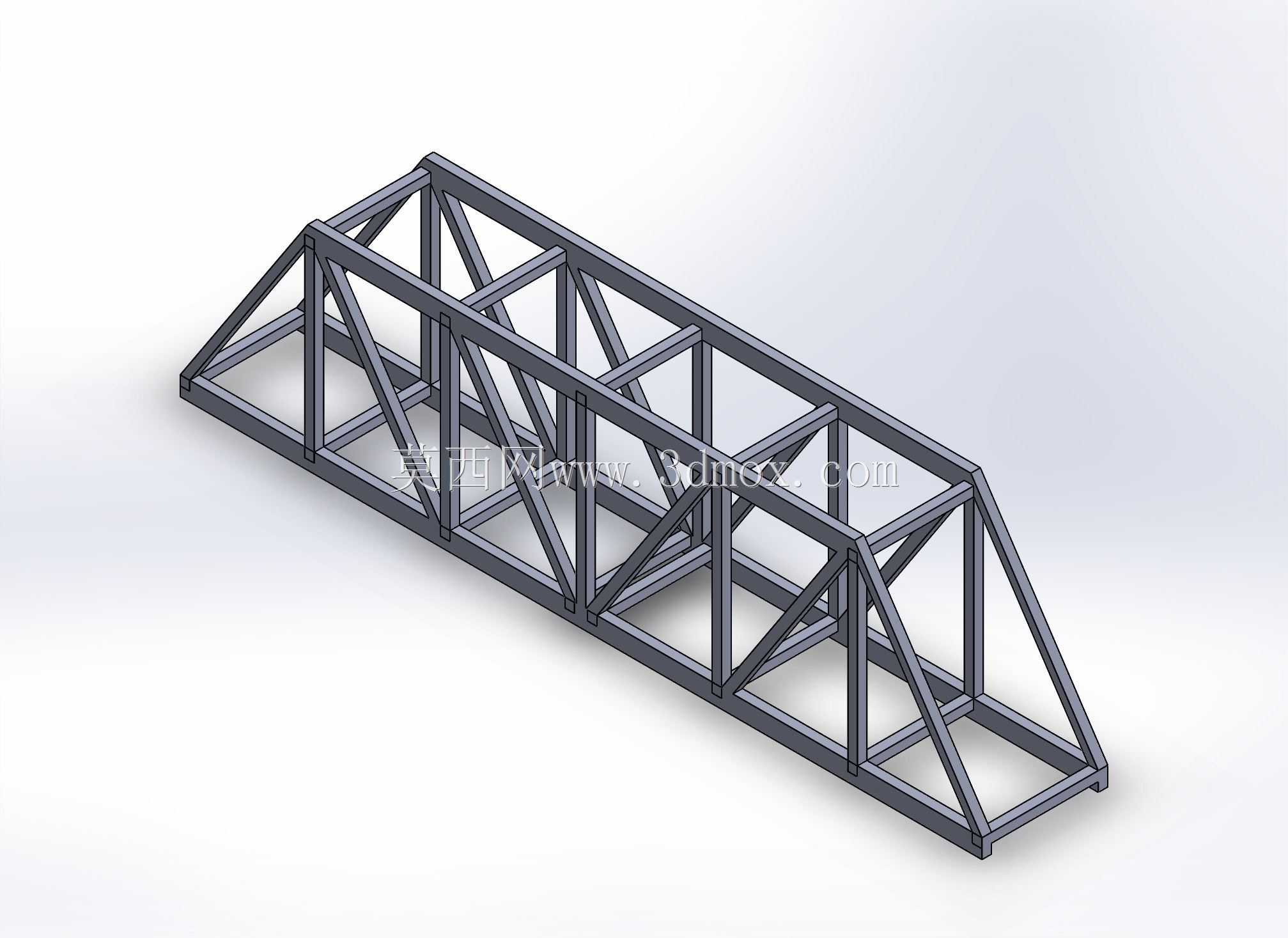

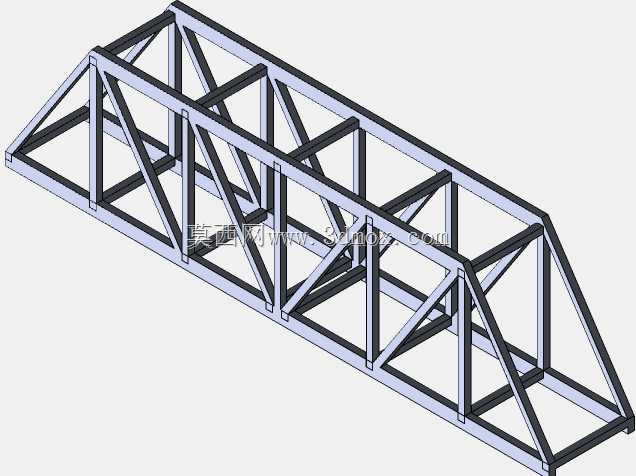

　　在中小跨度跨径的交通基础设施建设、厂区临时通行通道搭建、景观步行桥布设以及工程实训教学场景中，桁架桥始终是兼顾结构效率与建造成本的优选桥型，其中普拉特桁架作为经典的桁架受力形式，在各类10-30米跨径的桥跨方案中应用极为广泛。本次呈现的普拉特桁架桥结构模型，完全基于实际工程受力逻辑搭建，所有杆件均采用12x6毫米规格的矩形截面型材拼接，整体结构采用对称式双片主桁架搭配横向联结系的空间受力体系，能够在保证结构整体刚度的前提下，最大化降低材料用量，适配轻载通行、管线跨架、景观布设等多种实际使用需求。

　　从结构受力逻辑来看，普拉特桁架的核心设计思路是让斜向杆件承受拉力、竖向杆件承受压力，这种受力分配方式能够充分发挥不同型材的材料性能，避免细长杆件受压失稳的问题，在实际工程中能够有效降低结构自重，提升单位材料的承载效率。模型在搭建过程中，严格遵循了实际桁架桥的节点处理逻辑，所有杆件的交汇点均设置在同一节点中心，避免出现附加弯矩，完全符合钢结构桥梁设计的节点构造要求，主桁架两端设置了端斜杆与端竖杆组成的桥门架结构，能够有效传递支座反力，同时增强结构端部的抗扭刚度。

　　在结构组成上，该模型除了两片主承重桁架之外，还在上弦杆之间设置了上平纵联、下弦杆之间设置了下平纵联，在对应竖杆位置设置了横向联结系，能够有效抵抗水平方向的风荷载与偏载带来的扭转效应，避免两片主桁架出现单独受力的情况，保证结构整体协同受力。所有杆件之间的连接均采用节点板拼接的形式，节点板的尺寸与杆件截面完全匹配，能够保证杆件内力的平顺传递，不会出现应力集中的问题，完全还原了实际钢结构桁架桥的连接构造细节。

　　从安装边界与尺寸适配角度来看，该桁架桥模型的杆件截面统一采用12x6毫米的矩形型材，在实际工程应用中可以根据跨径需求与荷载等级，按照等比例放大的方式调整杆件截面尺寸，整体结构的高跨比控制在1/8-1/10的合理区间，既能够保证结构的竖向刚度，避免通行过程中出现过大挠度，也不会因为结构高度过高增加不必要的材料消耗与风阻。模型的下弦杆平面作为通行承载面，在实际应用中可以直接铺设桥面板，适配人行、轻型非机动车或者小型管线的布设需求，两端的支座位置预留了足够的安装接触面，能够直接与下部的桥墩或者桥台结构进行连接，不需要额外做复杂的端部改造。

　　在实际工程应用中，这类普拉特桁架结构除了用于常规的桥梁建设之外，还经常被用于施工场地的临时栈桥、矿山区域的输送廊道支撑、景区的景观步行桥以及各类管线跨越沟壑、道路的支撑结构，其标准化的杆件形式非常适合工厂预制、现场拼装的施工模式，能够大幅缩短现场施工周期，降低施工难度。模型在搭建过程中完全还原了这类结构的构造细节，每一根杆件的长度、角度都经过精准计算，节点位置完全对齐，既可以作为结构设计人员进行方案比选的参考模型，也可以作为教学过程中讲解桁架受力原理的演示模型，还可以直接用于3D打印制作实体缩比模型，用于工程展示或者教学实验。需要注意的是，在实际工程应用中，需要根据具体的荷载等级与使用场景，对杆件的截面尺寸、节点板厚度进行验算调整，同时做好杆件的防腐处理，保证结构的长期使用寿命，模型中呈现的杆件规格为缩比建模状态，实际应用时需要按照受力计算结果匹配对应参数。
