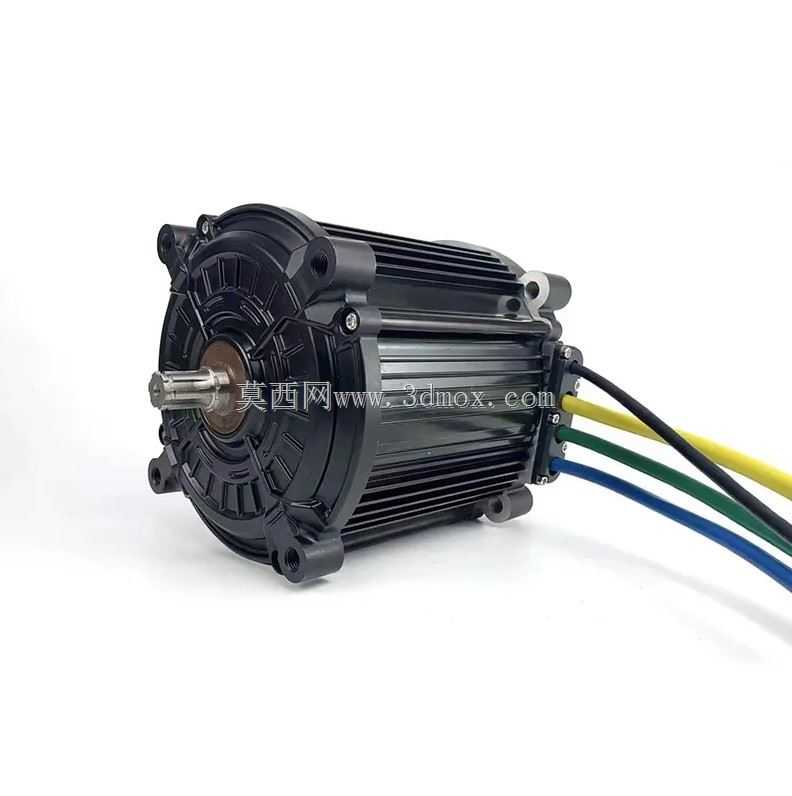

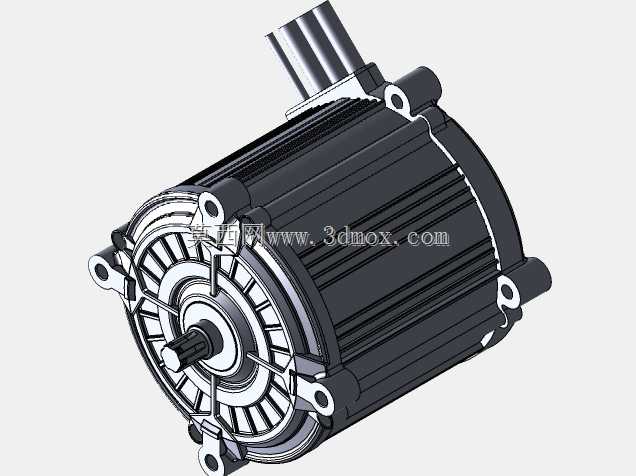

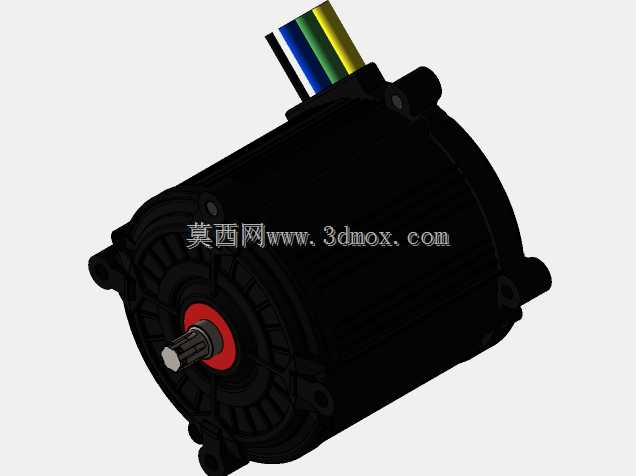

QS180永磁直流驱动电机三维结构

　　这款QS180电机的三维建模完全还原了实物的装配逻辑与结构细节，从实际工程应用角度出发，可直接用于电动两轮车、低速电动四轮车、小型工业代步设备的动力系统匹配设计，也能作为新能源动力实训、传动系统仿真的参考载体。在日常的设备选型匹配中，这类中功率直流驱动电机常被用作轻型电动车辆的核心动力输出单元，也可适配小型输送带、户外作业便携动力装置、低速重载移动平台的动力源，覆盖民用代步、小型工业搬运、特种作业便携设备多个场景。

　　从结构设计逻辑来看，建模时优先还原了定子壳体的散热筋结构，沿机壳轴向均匀分布的平行散热筋并非装饰性结构，实际运行中电机持续输出扭矩时绕组产生的热量，会通过定子铁芯传导至铝合金机壳，依靠散热筋增大与空气的接触面积，在车辆行进或设备运转带来的自然气流下完成被动散热，无需额外加装散热风扇即可满足额定工况下的热平衡要求，这一结构也直接决定了机壳的径向尺寸边界，建模时严格还原了散热筋的凸起高度、筋条间距与圆角过渡，避免后续做设备装配干涉检查时出现尺寸偏差。

　　输出端的安装法兰采用了四孔位凸缘安装结构，法兰端面的止口尺寸是装配定位的核心基准，建模时保留了止口的配合公差带对应的实体尺寸，安装孔的位置度、孔深都与实物完全一致，设计人员在做整车或设备的安装支架设计时，可以直接提取该模型的安装面特征做配合约束，无需反复核对二维图纸的安装尺寸。输出轴采用单键槽传动结构，轴伸端的轴径、键槽宽度与深度都按照重载传动的要求做了结构还原，轴根位置的退刀槽、密封槽结构也完整保留，这部分细节直接关系到传动连接件的匹配，比如配套的链轮、联轴器、带轮的内孔与键槽尺寸都需要和该轴段做配合，若模型缺失这些细节，后续装配仿真时会出现配合错位的问题。

　　电机尾部的出线结构采用了防水密封设计，三相动力线与霍尔信号线从端盖的密封接头处引出，建模时还原了线缆的出线角度、密封接头的螺纹结构与压紧螺母外形，在做整车布线设计时，可以直接参考该出线位置预留线缆的弯曲半径，避免实际装配时线缆与周边车架、悬挂部件出现运动干涉。端盖部分的螺栓连接布局也完全还原实物，周向均匀分布的内六角螺栓将前后端盖与定子壳体锁紧，螺栓头的沉孔深度、端盖的定位止口都做了精确建模，拆解仿真时可以完整还原装配顺序，先将转子组件穿入定子内腔，再对齐前后端盖的止口，最后按对角顺序锁紧螺栓即可完成整机装配。

　　从安装边界尺寸来看，该电机的机壳主体为圆柱形结构，最大外径出现在散热筋的外圆位置，轴向总长度从输出轴端面到后端盖密封接头的末端都有明确的尺寸体现，安装法兰的凸缘外径小于机壳散热筋外径，在做安装空间预留时，不仅要考虑机壳本身的径向占位，还要预留出散热筋周边至少10mm的通风间隙，保证散热效率；轴向方向要预留出输出轴连接传动件的空间，以及尾部线缆的弯曲空间，避免线缆过度弯折导致绝缘层破损。转子部分的磁钢结构在模型中也做了分块还原，表贴式永磁体的排布方式、磁钢的固定卡槽结构都清晰可见，这部分结构直接决定了电机的扭矩输出特性，在做电机性能仿真时，可以直接提取磁钢的排布参数做电磁仿真分析，无需重新构建转子磁路结构。

　　在实际的设备开发流程中，这类精确还原的电机三维模型可以大幅缩短设计周期，结构工程师不需要自己从零开始测绘建模，直接将模型导入装配环境中，就可以完成安装支架的强度校核、传动系统的同轴度校验、周边部件的干涉检查，也可以基于该模型做电机的拆解动画制作，用于生产装配指导或者售后维修培训。模型中所有的配合面都做了贴合处理，没有出现实体错位、面重叠的建模问题，各个零件都保留了独立的实体特征，支持按需拆解查看单个零件的结构细节，比如可以单独提取前端盖查看轴承室的尺寸与密封槽结构，也可以单独提取转子查看轴的台阶尺寸与磁钢固定方式，完全满足结构设计、选型匹配、仿真分析的多场景使用需求。
