异形凸轮式锁紧连接结构零件

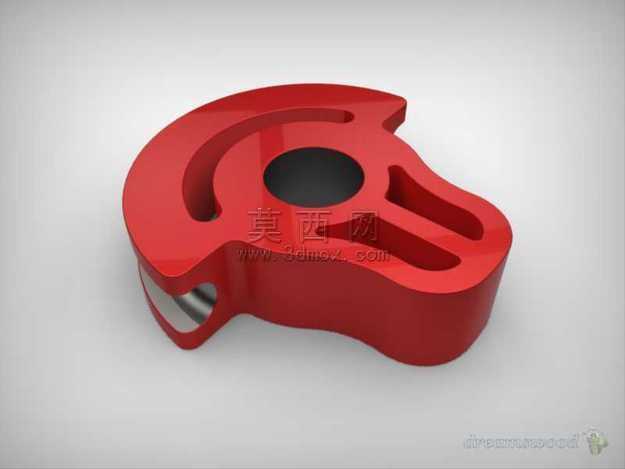

该作品为一款异形凸轮式锁紧连接结构零件，建模过程以SolidWorks为核心工具完成全参数化设计，整体建模逻辑遵循从二维草图到三维实体的递进流程。首先绘制零件的主体外轮廓草图，以中心安装孔为定位基准，勾勒出类凸轮的异形外缘曲线，同时预留出侧边的长条形导向槽与底部的卡扣让位缺口，草图阶段严格约束各段曲线的相切关系与尺寸公差，保证后续拉伸特征的轮廓精度。主体结构采用拉伸凸台命令生成基础实体，针对中心安装孔进行拉伸切除操作，孔壁做等直径光面处理，适配标准轴类零件的装配需求；侧边的长条形导向槽采用两侧对称切除的方式生成，槽宽与槽深按照滑动配合的间隙要求设定，保证槽内可容纳配套的定位销完成滑动动作。零件底部的卡扣结构采用局部拉伸与圆角过渡结合的方式制作，卡扣的弯折角度与卡合深度经过反复参数调整，确保锁紧状态下的卡接强度足够，同时解锁动作顺滑无卡滞。材质与渲染阶段，为零件赋予亮红色工程塑料材质，调整材质的漫反射粗糙度与高光反射参数，模拟玻纤增强尼龙的表面质感，渲染时采用三点布光方案，主光源从斜上方45度投射，突出零件外缘的曲面弧度与各结构的凹凸层次，辅光源补亮底部卡扣区域的暗部细节，背景采用浅灰色渐变背景，让红色零件的视觉辨识度更高。设计思路上，该零件作为机械结构中的锁紧执行件，将凸轮的轮廓驱动特性与卡扣的卡接锁紧功能整合为一体，中心孔用于与转轴配合实现零件的转动动作，外缘的凸轮曲面在转动过程中可推动相邻零件产生位移，侧边导向槽用于限制零件的转动行程，底部卡扣则在转动到位后完成卡合锁定，整体结构紧凑，将多个功能集成在单一零件上，减少了装配所需的零件数量，适合小型自动化设备的紧凑空间装配需求，建模过程中对各功能结构的尺寸做了联动参数设置，修改核心参数即可快速调整零件的锁紧行程与卡合力度，可作为同类型锁紧结构的设计参考模板。
