牧田18V电池适配固定支架结构设计

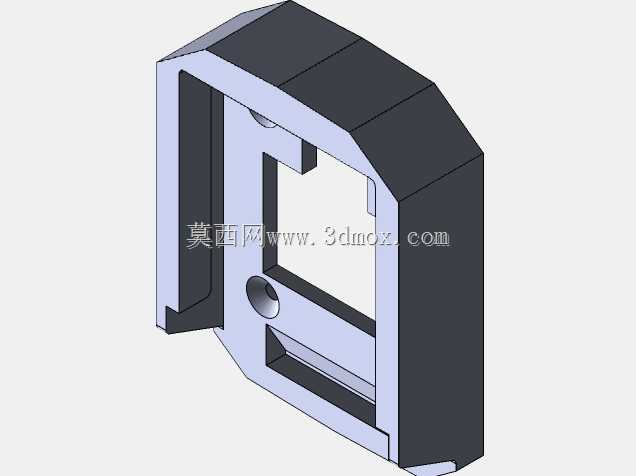

　　在手持电动工具的户外作业、小型工坊加工场景中，不同批次、不同采购渠道的牧田18V系列电池经常会出现与第三方工具、定制化作业工装接口不匹配的问题，不少现场作业人员会采用扎带捆绑、临时胶带固定的方式处理电池连接，不仅存在接触不良导致工具中途断电的隐患，颠簸作业时电池脱落还可能砸损工件、造成人员磕碰，这款适配支架正是针对这类现场痛点开发的结构件。从结构设计逻辑来看，整个支架采用半包式承托结构，主体轮廓完全匹配BL1815G型号电池的外部曲面与卡扣位，内壁预留的0.2mm装配间隙既可以保证电池插拔时的顺畅度，不会因为长期使用出现磨损卡滞，也能避免间隙过大导致电池在支架内晃动。

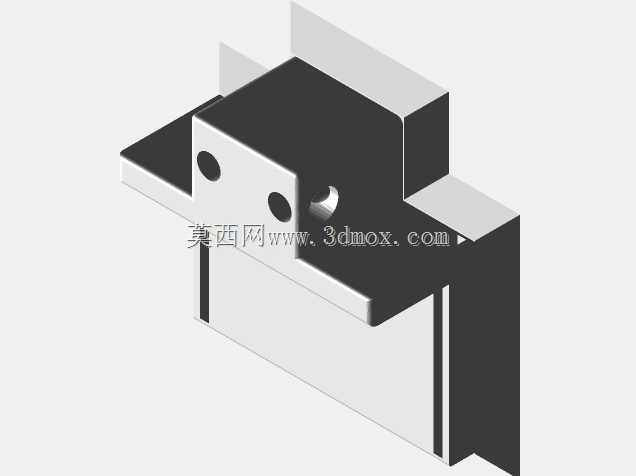

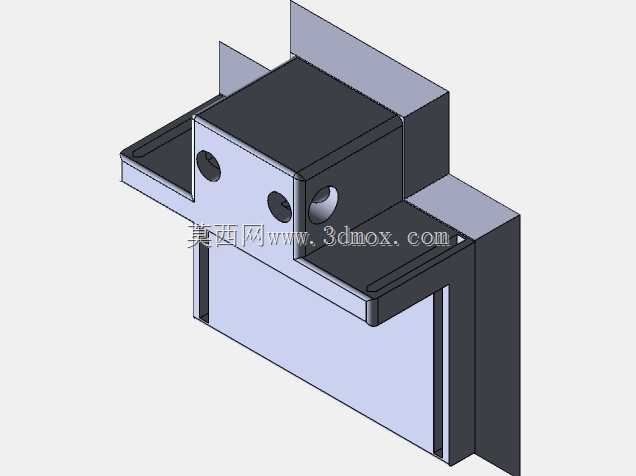

　　支架侧壁预留的两个贯通通道，是专门为电池触点扩展设计的安装位，实际装配时需要嵌入厚度1mm的金属导电条，金属条的位置精准对应电池正负极与信号触点的排布位置，不需要额外打磨电池本体就能实现稳定的电气连接，导电条安装位周边设计了限位凸台，可以防止金属条移位造成正负极短路的风险。从安装边界来看，支架背部设计了平整的安装基准面，上面预留的两个沉头安装孔可以适配M4规格的紧固螺丝，能够直接固定在工具外壳、工装台架或者定制化设备的电池安装位上，整体外轮廓没有突出的尖锐棱角，安装后不会与周边的线路、结构件产生干涉。支架的侧壁做了加厚处理，在电池插拔的受力位置设置了加强筋，能够承受频繁插拔带来的冲击力，长期使用不会出现卡扣断裂、结构变形的问题。

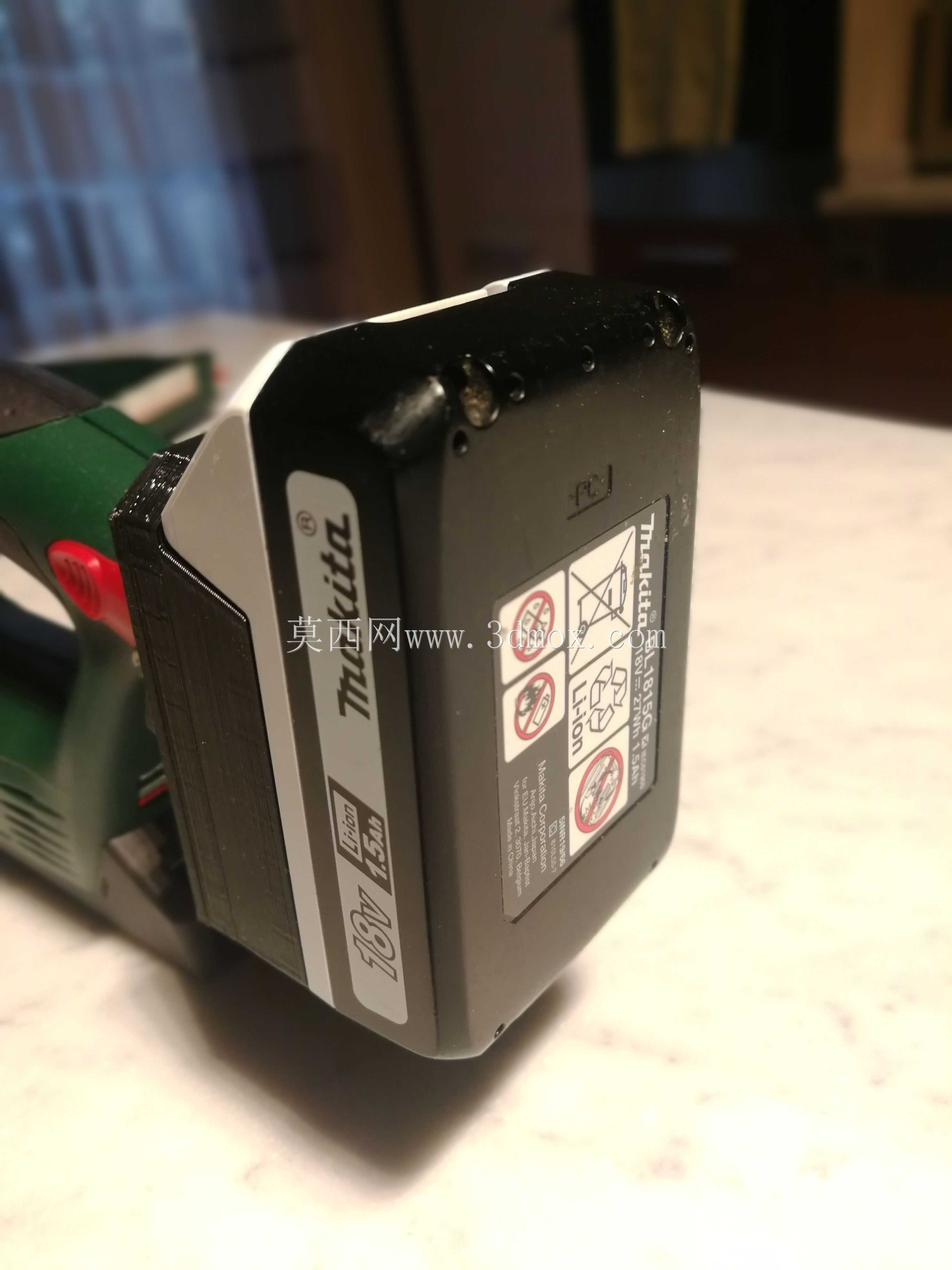

　　在实际应用中，这款支架可以解决三类常见的工程问题：一是老旧电动工具电池仓损坏后的替代固定，不需要更换整个工具外壳，只需要将支架固定在原电池仓位置，就能继续兼容原有牧田18V电池，大幅降低设备维修成本；二是定制化工装的电池供电改造，比如小型桌面钻孔设备、便携式照明装置、现场调试用的小型电动工装，不需要专门开模定制电池仓，直接安装这款支架就能快速实现电池的可拆卸固定，缩短工装开发周期；三是多设备共用电池的转接，不同品牌、不同接口的18V电动工具，通过这款支架转接后可以统一使用牧田18V电池供电，减少作业时需要携带的电池种类与数量，降低户外作业的负重。

　　设计过程中针对电池的插拔受力做了专门的仿真验证，支架卡扣位置的受力角度经过多次调整，插拔时的阻力控制在15N到20N之间，既不会因为太松导致电池轻易脱落，也不会因为太紧造成插拔困难。触点通道的位置公差控制在±0.1mm以内，保证金属条安装后与电池触点的接触压力在合理范围内，不会因为接触压力过小导致接触电阻过大发热，也不会因为压力过大加速电池触点的磨损。支架的整体壁厚控制在2.5mm，在保证结构强度的前提下尽可能控制整体重量，安装后不会给设备增加过多的额外负重。边缘位置全部做了R1的圆角处理，装配和使用过程中不会划伤操作人员的手部，也不会刮破连接的电线绝缘层。在户外高湿度、多粉尘的作业环境下，支架的半包结构还可以在一定程度上阻挡粉尘、溅水直接接触电池触点，降低触点氧化、接触不良的概率，延长电池与连接结构的使用寿命。
