嵌入式Cat5网线接口安装固定支架

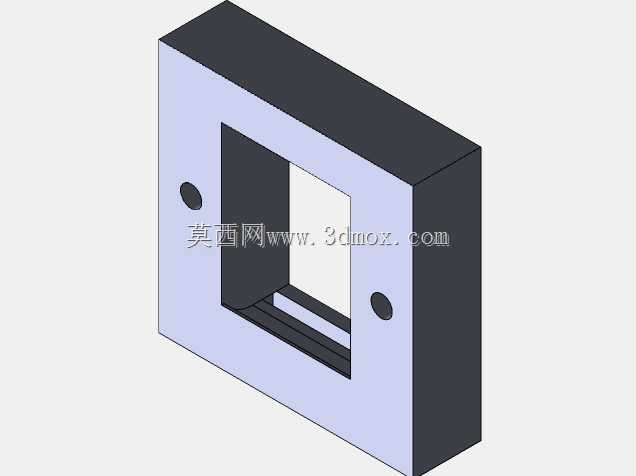

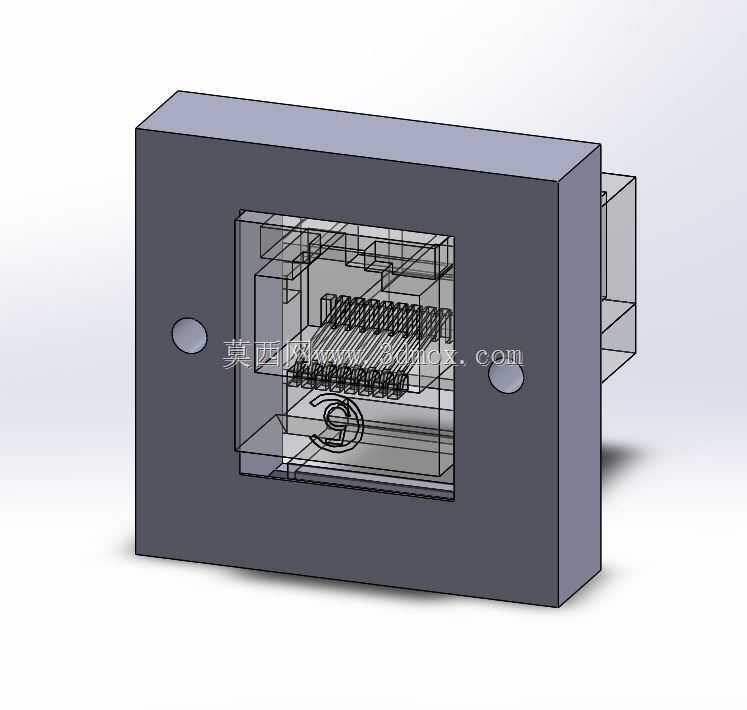

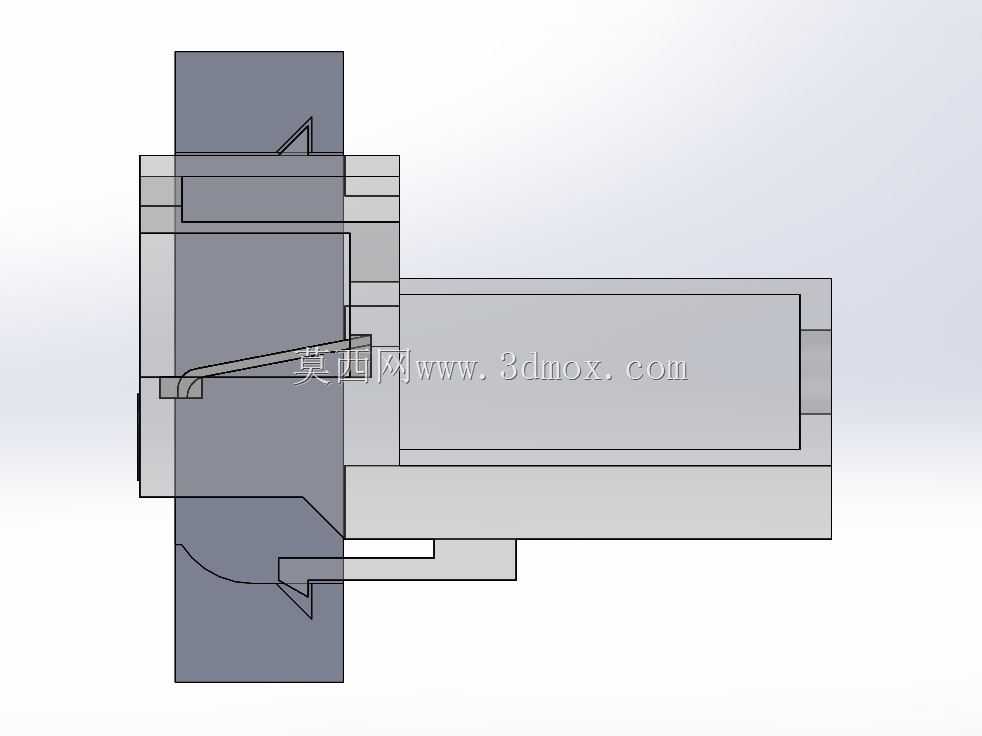

这款嵌入式Cat5网线接口安装固定支架，主要面向弱电布线、设备面板集成、小型工控设备网络接口拓展场景使用，日常在桌面型工控机外壳、墙面暗装网络面板、小型通讯设备外置接口位的改造与量产配套中都能适配。从实际使用需求出发，设计时优先考虑了暗装嵌入的安装边界，整体采用方形外框结构，外框厚度匹配常规1.5-2mm厚度的设备壳体或墙面面板开孔深度，嵌入后接口端面与安装面齐平，不会出现突出剐蹭或者凹陷过深导致水晶头插拔不顺的问题。支架上预留的2.5个安装孔位，是针对自攻螺钉固定场景做的适配设计，两个完整孔位用于主定位锁紧，半个孔位作为安装微调位，现场施工时如果遇到开孔位置略有偏差，不需要重新扩孔，就能通过半孔调整支架位置，降低现场安装的返工概率。内部腔体完全匹配标准Cat5水晶头的插拔行程，腔体内部做了0.2mm的让位倒角，水晶头插入时不会和支架内壁产生卡滞，弹片位置预留了足够的按压空间，插拔水晶头时不需要额外工具就能顺利操作。设计时特意考虑了3D打印的加工特性，建议从背面方向进行打印作业，能有效减少支撑结构的使用，打印完成后不需要做过多的后处理打磨，就能直接投入使用，不管是小批量的设备打样验证，还是个人DIY的网络接口改造，都能快速制作出可用的成品。外框两侧的定位凸台，能在嵌入安装时卡在开孔内侧，避免支架从安装面外侧脱落，安装时只需要从背面拧上自攻螺钉就能完成固定，不需要额外设计卡扣结构，兼顾了加工便利性和安装牢固度。腔体内部的筋位结构完全贴合Cat5模块的外形轮廓，模块装入后不会出现晃动偏移，网线插拔时的作用力会直接传递到支架外框，再通过安装螺钉分散到安装基体上，长期使用也不会出现接口松动、接触不良的问题。
