热塑性聚氨酯材质压缩缓冲TPU弹簧结构

　　在轻载缓冲、小行程复位的机械结构场景里，金属螺旋弹簧往往存在易锈蚀、预紧力调整区间窄、接触硬度过高刮擦配合件的问题，这类TPU材质的弹性弹簧恰好填补了轻载工况下的弹性元件选型空白。日常做小型自动化设备的料仓挡片复位、3D打印设备的平台缓冲、消费电子小翻盖的开合回弹、小型检测夹具的压头缓冲时，这类非金属弹簧的适配性远高于同尺寸的金属弹簧，不会因为长期接触潮湿工况出现锈迹污染产品，也不会因为金属硬接触刮花外观件的表面处理层。

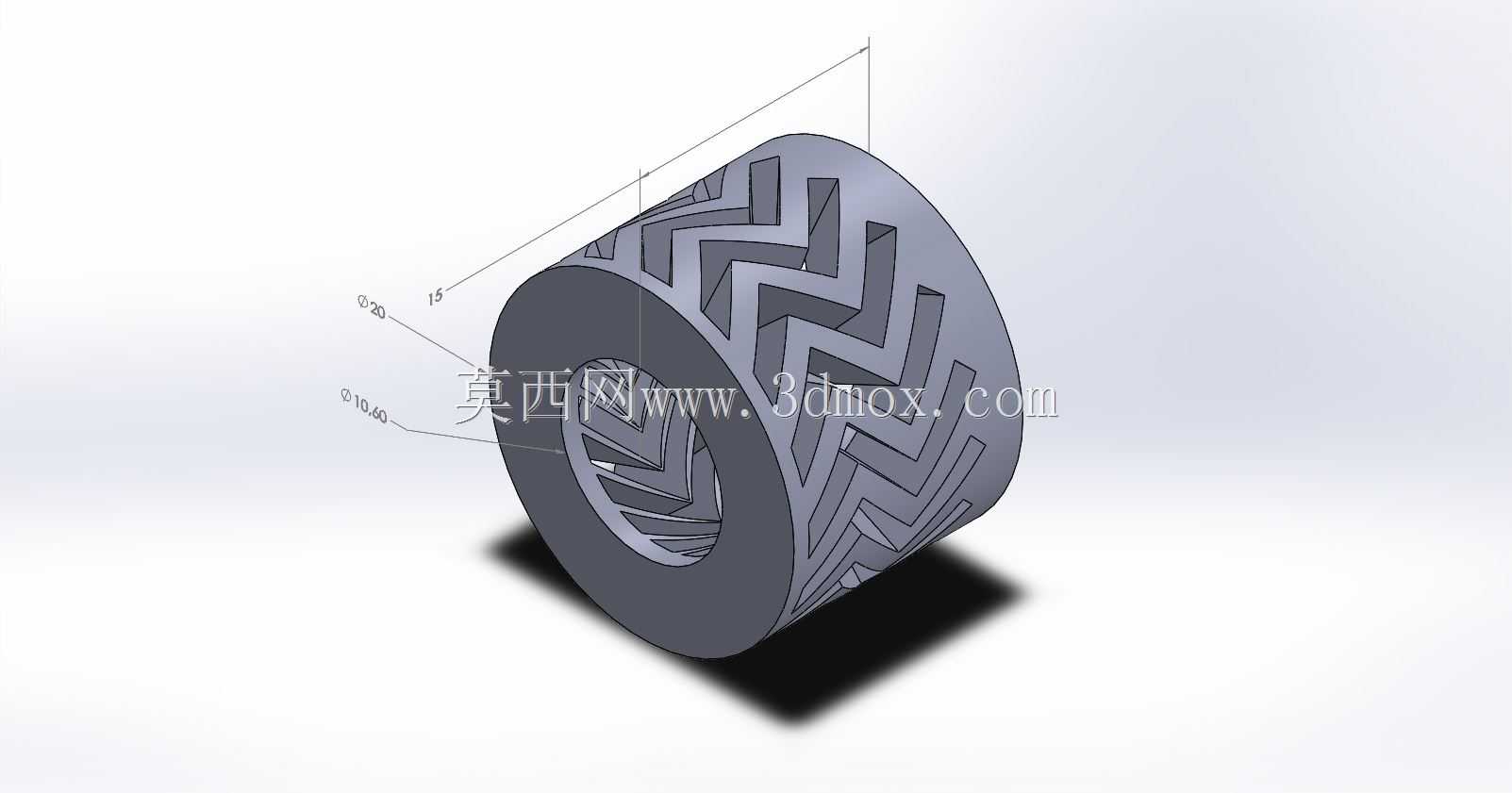

　　设计这类弹性件的时候，首先要锚定实际工况的压缩行程与负载要求，本次结构选用95A肖氏硬度的热塑性聚氨酯作为基材，本身材料的回弹性滞后损失小，反复压缩后的残余变形量控制在极低水平，不会像软质橡胶件那样使用几百次就出现永久塌陷。外形尺寸设定为10.6mm×20mm×15mm的安装边界，这个尺寸刚好适配多数小型机构的安装空间，不需要额外扩孔或者修改安装座的预留位置，做结构装配的时候可以直接嵌入预留的卡槽内，不需要额外的紧固件固定，依靠材料本身的摩擦力就能完成限位，减少装配环节的零件数量。

　　从功能特性来看，这款弹簧在4mm压缩量下可以提供4Kg的反向弹力，这个参数刚好匹配多数轻载复位场景的力值需求：比如小型料道的挡料片复位需要的力值在3-5Kg区间，压缩行程控制在3-5mm时，不需要额外调整预压量，直接安装就能达到合适的复位力度，不会出现力度太大导致挡片卡滞，也不会因为力度太小出现复位不到位漏料的问题。和金属弹簧相比，TPU材质本身自带阻尼特性，压缩回弹过程中不会出现金属弹簧常见的谐振弹跳问题，用在需要平稳复位的场景里，比如小型检测设备的测头缓冲，不会因为回弹弹跳导致检测数据出现波动，也不会产生金属弹簧碰撞的异响，适合用在对噪音控制有要求的桌面级设备、消费类电子产品内部。

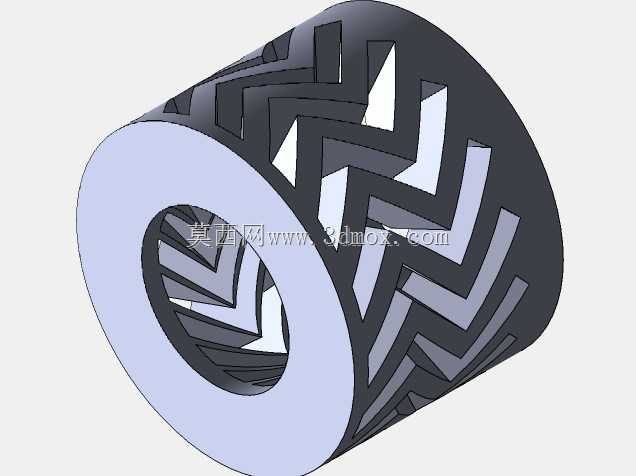

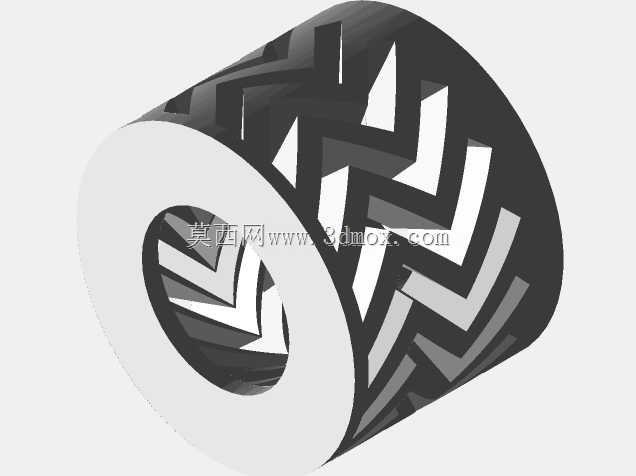

　　做三维结构设计的时候，要重点考虑弹簧的截面螺旋升角与壁厚的匹配关系，螺旋升角太大的话压缩过程中容易出现侧向歪斜，导致弹力输出方向偏移，刮擦安装孔的内壁；升角太小的话相同压缩量下的弹力输出不足，达不到设计要求的力值。壁厚设计也要结合材料的收缩率做补偿，热塑性聚氨酯在注塑或者3D打印成型过程中会有一定的收缩率，建模的时候要提前预留收缩余量，保证成型后的实际尺寸符合安装边界要求，不会出现尺寸偏大装不进安装槽，或者尺寸偏小出现松旷移位的问题。另外弹簧的两端要做平切处理，保证两端和安装接触面完全贴合，不会因为端面倾斜导致压缩过程中出现偏载，局部应力过大加速材料的疲劳损坏。

　　实际选型应用的时候，要注意这类非金属弹簧的使用温度区间，常规工况下-20℃到60℃的环境里可以长期稳定工作，不要用在高温热源附近，比如加热模块旁边的缓冲结构就不适合选用，避免材料软化失去弹性。另外在有强有机溶剂的场景里也要谨慎选用，热塑性聚氨酯接触部分有机溶剂会出现溶胀现象，导致弹性下降尺寸超差。在常规的干燥常温工况下，这类弹簧的循环使用寿命可以达到数万次，完全满足小型设备的全生命周期使用需求，不需要频繁更换维护，降低设备的后期运维成本。

　　从安装适配的角度来说，10.6mm的外径尺寸可以直接适配11mm的标准安装孔，安装深度预留15mm的空间就足够容纳自由状态下的弹簧，压缩到最小工作高度的时候不会出现并圈死硬的问题，4mm的工作行程刚好覆盖多数轻载缓冲的行程需求，不需要额外设计限位结构来限制最大压缩量，弹簧本身的结构强度就能支撑最大压缩量下的负载，不会因为过度压缩出现材料撕裂的问题。做结构验证的时候，可以直接通过三维模型做运动仿真，模拟压缩过程中的应力分布，确认螺旋弯折处的应力在材料的许用应力范围内，避免长期使用过程中出现应力集中断裂的问题，建模的时候要在螺旋过渡位置做圆角处理，减少尖角位置的应力集中，提升零件的疲劳寿命。
