带安装底座的自润滑滑动轴承结构

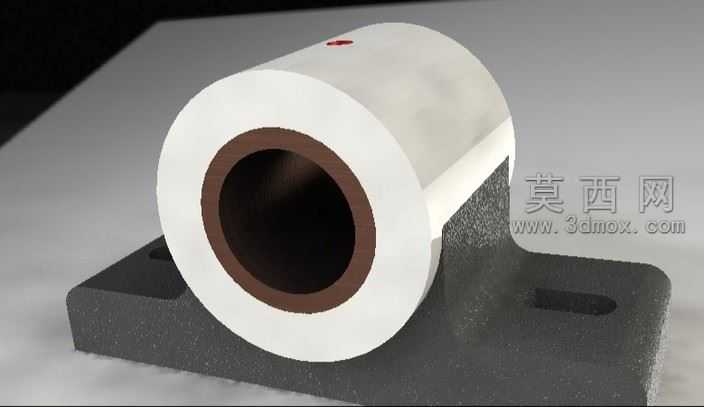

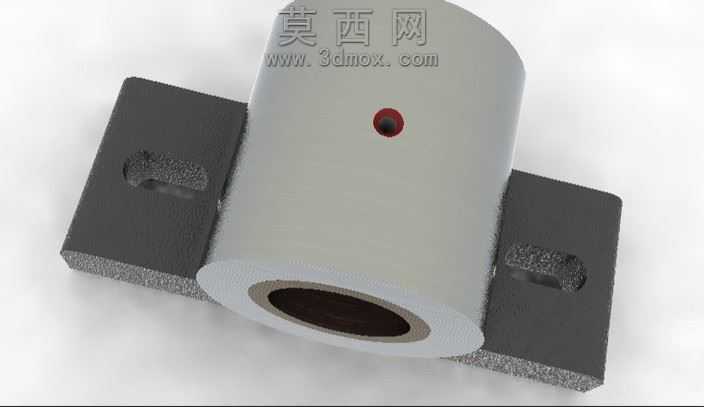

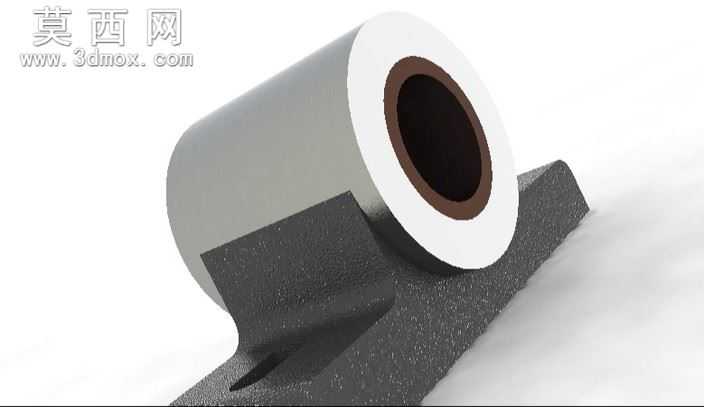

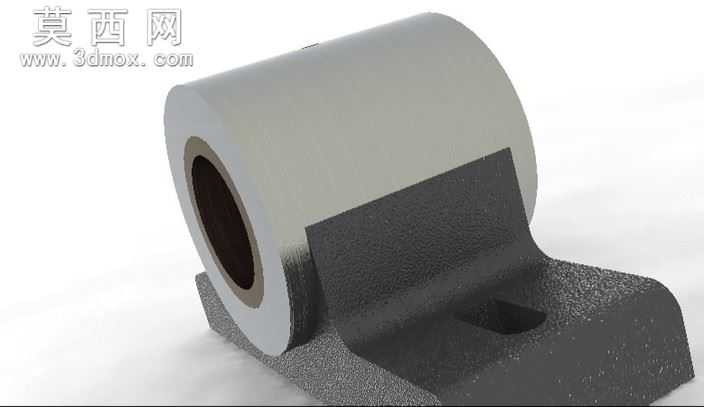

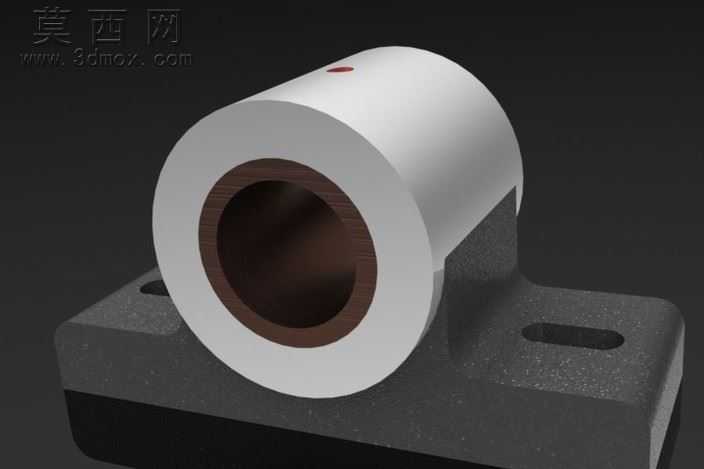

该三维模型为带一体式安装底座的滑动轴承组件，建模过程中首先梳理整体装配逻辑，将模型拆分为外部金属轴承座、内嵌自润滑衬套两个核心部分，先绘制底座的二维轮廓草图，通过拉伸特征生成底座基体，针对底座上的两个长圆形安装孔，采用草图绘制后切除拉伸的方式完成，保证孔位的安装调节余量符合实际使用需求。轴承座主体部分采用回转体建模思路，先绘制半剖面轮廓通过旋转特征生成主体结构，再与底座部分进行合并布尔运算，保证两个部分的衔接过渡自然，无多余碎面。内嵌衬套同样采用旋转特征建模，与轴承座内孔设置合理的配合间隙，还原实际装配的公差要求。材质设置上，外部轴承座赋予哑光银灰色金属材质，模拟铸铝或者镀锌钢材的表面质感，调整材质的粗糙度参数，呈现出轻微的磨砂金属效果，避免过度反光；内嵌衬套赋予深棕色铜基自润滑材质，调整材质的金属度与光泽度，区分与外部壳体的材质差异；底座部分做了轻微的材质做旧处理，模拟实际使用中底座接触安装面的细微磨损质感。渲染阶段采用三点布光方案，主光源从斜上方45度照射，突出轴承的回转体轮廓与底座的安装结构，辅光源从侧面补光，消除结构死角的暗部阴影，顶光勾勒模型的边缘轮廓，背景采用深灰色纯色背景，让模型主体更加突出。设计思路上，这款带座滑动轴承整合了轴承支撑与安装固定的功能，无需额外配置轴承座即可直接通过底座的长孔安装固定在设备机架上，长圆孔的设计可以在安装时微调轴承的轴向位置，适配不同的安装公差需求，内嵌的自润滑衬套无需额外加注润滑油即可实现低摩擦运转，适合低速轻载的传动支撑场景，整体结构紧凑，安装便捷，建模过程中严格遵循机械设计的尺寸规范，所有圆角、倒角特征都按照实际加工工艺要求设置，避免出现加工无法实现的尖锐棱角，模型的各部分比例协调，结构还原度高，可直接用于装配模拟、工程出图或者3D打印样件验证。
