带齿纹圆柱轴类五金零件结构设计

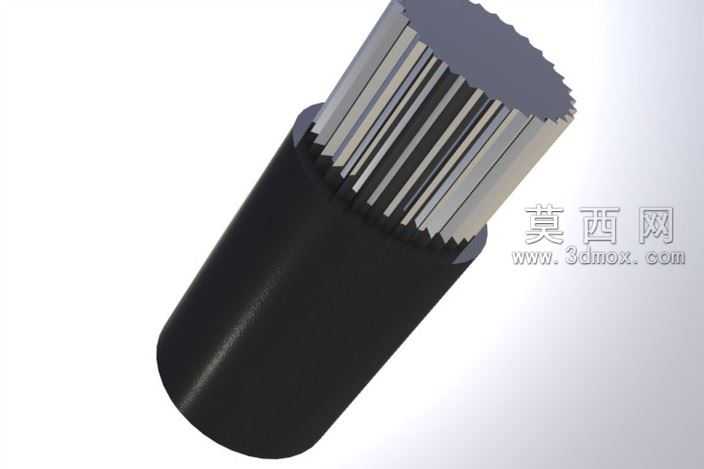

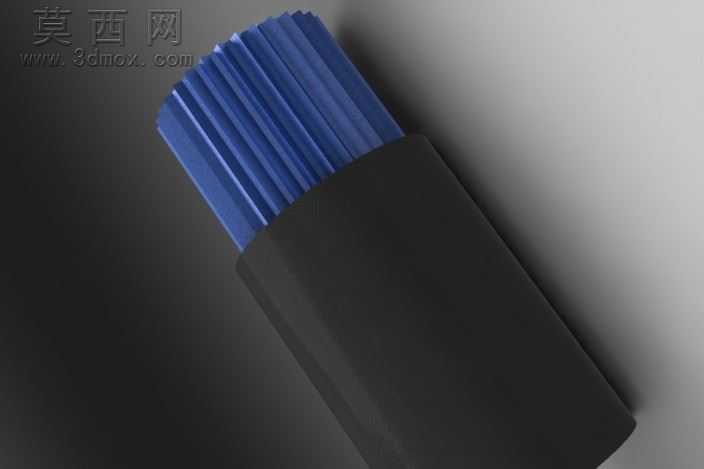

本作品为轴类五金零件的三维设计成果，建模阶段以回转体基础特征为核心搭建主体框架，首先绘制轴身的圆柱截面轮廓，通过旋转凸台命令生成光滑的黑色圆柱基体，保证轴身圆柱度符合常规传动轴的形位公差要求，后续针对端部锯齿结构进行精细化建模：先在轴端基准面绘制单齿的齿形截面，通过圆周阵列命令均匀排布所有齿牙，再对齿顶、齿根位置添加微小圆角过渡，避免应力集中问题，同时严格控制齿距、齿高参数，保证齿形的啮合适配性。材质与渲染环节，轴身主体赋予哑光黑色金属材质，调整粗糙度参数模拟发黑处理的金属表面质感，端部锯齿区域赋予亮面金属材质，添加轻微的环境反射效果，区分不同加工面的视觉差异，渲染时采用侧上方主光源搭配底部补光，清晰呈现齿牙的立体轮廓与轴身的曲面光影过渡，让模型整体视觉效果贴近真实机加工零件的实物状态。结构设计上，该零件分为光滑轴身段与锯齿工作段两部分，光滑轴身段用于与轴承、轴套类零件配合安装，保证转动过程中的同轴度，锯齿段通过周向均匀分布的齿牙结构，可实现周向传动、防滑止转的功能，齿形采用直齿排布，加工难度低，传动过程中受力均匀，可适配轻载传动、手动调节旋钮、防滑连接轴等多种应用场景。设计思路围绕实用化机加工需求展开，建模全程遵循可制造性原则，所有特征均采用常规车削、铣削即可完成加工，未设置无法落地的特殊结构，同时对齿牙的受力角度进行优化，保证齿根强度满足使用要求，避免使用过程中出现断齿问题，整体模型特征树逻辑清晰，参数可编辑调整，可根据实际使用需求修改轴径、轴长、齿牙数量与尺寸参数，快速适配不同的安装使用场景。
