铸铁夹块连接组件结构设计

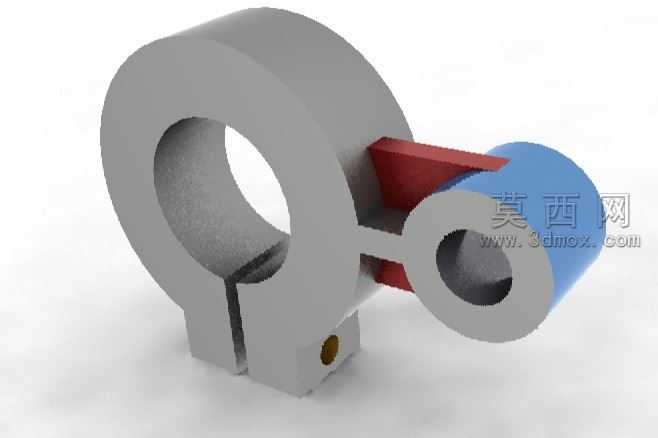

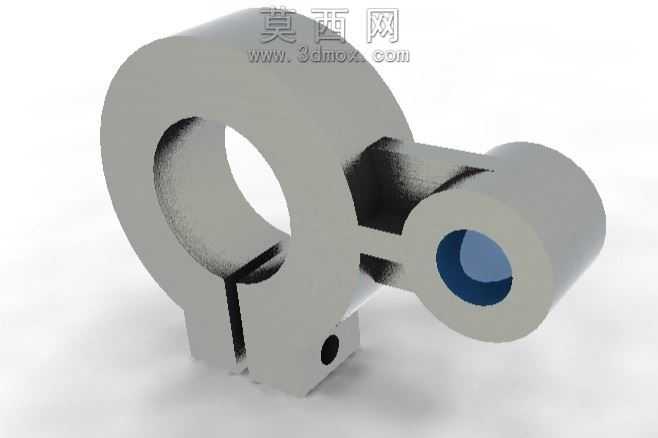

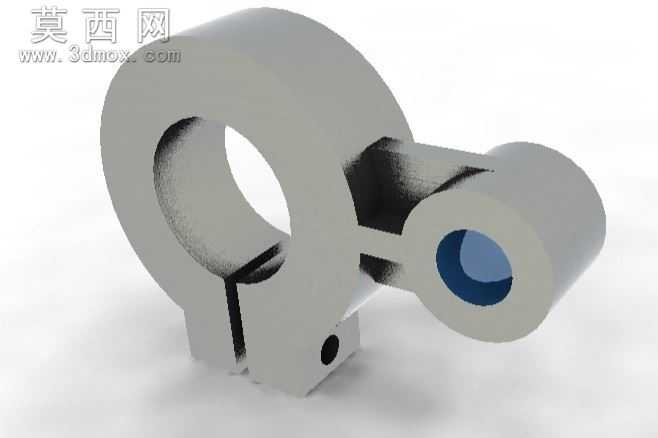

本作品为铸铁材质的夹块连接组件三维建模设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面定位绘制主体环形夹座的截面轮廓，通过拉伸凸台命令生成夹座的基础实体，针对夹座的开口开槽结构，使用拉伸切除命令精准切出夹紧间隙，同时在夹座底部的安装凸台上完成螺纹孔的特征创建，还原真实零件的安装定位结构。连接臂部分采用一体化拉伸成型设计，衔接夹座与侧端的套筒结构，中间增设的红色加强筋结构通过筋特征命令生成，有效提升两个功能部件之间的连接强度，避免受力时出现应力集中断裂的问题。侧端套筒部分单独构建内孔特征，还原轴类部件配合的安装空间，外圆面做倒角处理匹配真实机加工的工艺细节。材质与渲染阶段，主体夹块赋予铸铁材质，调整材质的粗糙度参数还原铸铁件哑光略带颗粒的金属质感，表面添加轻微的铸造纹理细节，避免材质表现过于光滑失真；加强筋部分赋予红色防锈漆材质，模拟工业零件的漆面防护效果；侧端套筒外圆赋予蓝色工程塑料材质，区分不同部件的材质属性，同时通过环境光遮蔽、全局光照的渲染参数调整，让零件的棱角、曲面过渡、装配衔接处的光影表现更具真实感，清晰展现各部分的结构层次。设计思路上，该组件以夹紧定位与轴件连接为核心功能，大尺寸环形夹座用于抱紧固定轴类基体，开口结构配合底部的螺纹孔可实现夹紧力度的调节，侧端套筒用于安装配套的转动或连接轴，中间的连接臂与加强筋在控制整体重量的前提下保障结构刚性，各部分的尺寸比例经过反复校核，既满足机械装配的公差配合要求，也兼顾了铸铁件铸造工艺的脱模需求，避免出现壁厚不均、尖角过多等不利于生产的结构问题，整体模型结构完整，特征清晰，可用于机械结构教学、工装设计参考以及装配模拟演示使用。
