铝合金90度直角连接角件结构设计

　　在工业铝型材搭建的框架类设备中，直角连接的可靠性直接决定整套机架的抗扭、抗形变能力，这类90度轮廓角件正是为解决型材垂直拼接的受力问题设计的。日常做自动化设备机架、流水线护罩、检测工位工作台框架时，经常遇到两根型材垂直对接的场景，仅靠端面螺栓连接的话，长期受侧向载荷容易出现连接缝隙扩大、型材错位的问题，尤其是设备运行带振动的工况，普通连接方式的疲劳失效速度会快很多，加装这类角件做辅助支撑，能把垂直方向的剪切力分散到两个连接面，大幅提升节点的结构强度。

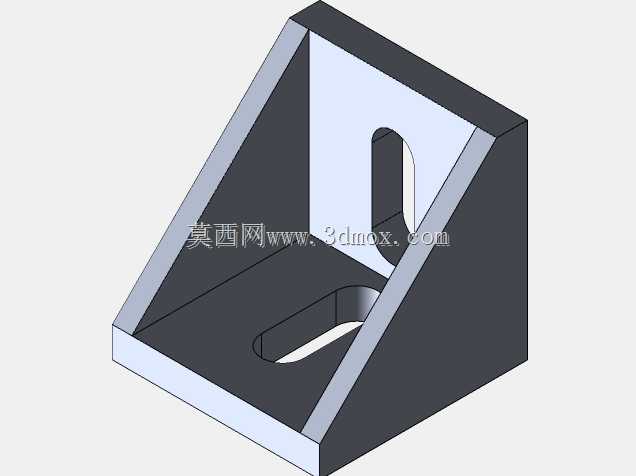

　　从结构设计上看，这款角件采用直角三角形的加强筋结构，两个互相垂直的安装面分别贴合两根型材的槽面，中间的斜向筋板承担主要的支撑载荷，避免直角位置受应力集中出现断裂。两个安装面上都设计了长圆形的调节腰孔，和型材上的T型槽配合时，不需要在型材上额外打孔，安装时可以顺着腰孔微调位置，抵消型材下料时的长度误差、端面垂直度误差，降低现场装配的对位难度，就算是新手装配工，也能快速完成节点固定，不用反复修配型材端面。

　　这款角件适配45x45和90x45两种规格的工业铝型材，两个安装面的尺寸刚好匹配对应型材的槽位间距，安装后角件的外边缘和型材外表面齐平，不会突出型材表面影响后续护板、门板的安装，也不会在框架外侧留下容易积灰的凸起结构，方便设备日常清洁维护。角件的壁厚经过受力校核，在常规的工业设备机架载荷下，不会出现压溃、弯折的问题，铝合金材质本身的重量比钢制角件轻很多，不会给整体框架增加过多额外负载，同时铝合金的表面氧化层自带防锈能力，在普通车间环境下不需要额外做表面涂装就能长期使用，就算是在有一定湿度的装配车间，也不会出现锈迹污染型材表面的问题。

　　实际选型使用时，要根据框架的受力位置确定角件的安装数量，比如设备底部的承重脚轮安装位、顶部有重载模组安装的横梁节点，需要在型材对接的两侧都加装角件，分散集中载荷；如果是护罩框架这类轻载场景，单侧安装角件就能满足强度要求。安装时先把T型螺母预置进型材的槽内，把角件的腰孔对准螺母位置，先不把螺栓完全锁紧，调整好两根型材的垂直度、确认框架整体尺寸没有偏差后，再交叉拧紧两个安装面的螺栓，避免单个面先锁紧导致另一个面出现贴合间隙。另外要注意，这类角件是作为辅助支撑连接件使用，不能替代型材本身的端面连接，装配时要先完成型材的主连接定位，再加装角件做加强，不能只靠角件承担全部的连接载荷，尤其是受冲击载荷的设备位置，还要配合端面定位销使用，避免长期运行出现连接松动。

　　从建模角度看，绘制这款角件时要重点注意腰孔的位置公差，两个安装面的腰孔中心距要和对应型材的槽位中心距严格匹配，不然安装时会出现螺栓穿不进、角件贴不紧型材表面的问题；直角位置要做适当的工艺圆角，避免机加工时出现应力集中开裂，同时也能去除加工毛刺，避免装配时划伤操作人员；斜向筋板和两个安装面的连接处要做圆弧过渡，减少应力集中点，提升角件的抗疲劳强度，就算设备长期带振动运行，也不会在筋板连接处出现裂纹。
