涡卷式时钟弹簧精密结构设计

　　这类涡卷形态的时钟弹簧，最早的应用场景可追溯到机械计时机构内部，作为核心储能与动力输出元件存在，随着工业设计的迭代，其应用边界早已拓展到各类需要小角度回转复位、恒定扭矩输出的机械结构中，比如减压阀的调压复位端、小型机电产品的触点回位结构、线缆收放机构的恒力张紧端，甚至部分低压电气开关的操作复位单元都能见到同结构弹性元件的身影。从实际功能来看，这类弹簧依靠带材绕制形成的涡卷曲率变化储存弹性势能，区别于常见的圆柱螺旋压缩、拉伸弹簧，它的力输出方向沿涡卷的切向分布，能在有限的环形安装空间内提供更长的工作行程，不需要额外的导向结构即可完成回转方向的力传递，这一特性让它非常适合安装空间轴向尺寸受限、但径向有一定环形布置空间的设备腔体内部。

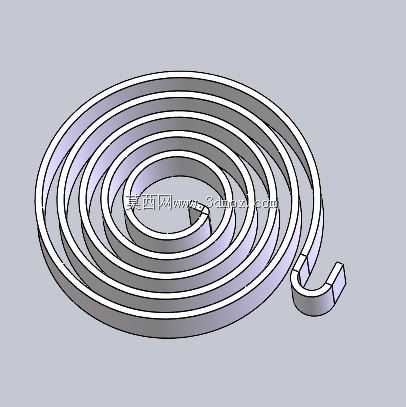

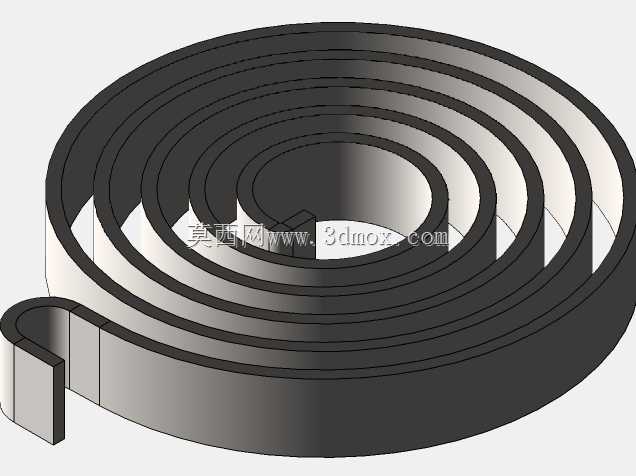

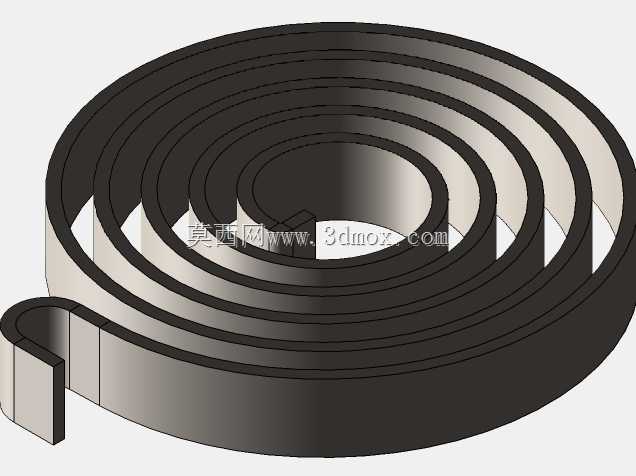

　　在做这类弹簧的结构设计时，首先要明确的是安装边界的约束条件：通常这类弹簧的内端会设置挂钩或者折弯卡口，用于和设备内部的固定芯轴配合，限制内圈的转动自由度，外端的折弯挂钩则和运动部件连接，随运动部件的转动带动涡卷带材收紧或者放松，设计时需要先核算芯轴的最小直径，避免内圈带材弯曲曲率过小超过材料的许用弯曲应力，导致弹簧出现塑性变形无法复位，同时要核算外圈的最大外径，保证弹簧在完全放松的状态下，外圈不会和安装腔的内壁发生剐蹭，在完全收紧的状态下，相邻圈的带材之间不会出现卡滞、叠压的问题。带材的截面尺寸选择是设计的核心环节，厚度直接决定了弹簧的输出扭矩大小，宽度则和扭矩的稳定性、弹簧的疲劳寿命直接相关，通常在满足扭矩要求的前提下，优先选择更薄的带材搭配更大的涡卷外径，这样能有效降低带材的弯曲应力，提升循环工作的寿命，同时要注意带材两端挂钩的折弯半径，折弯处是应力集中的高发区域，过小的折弯半径会在反复弯折过程中出现断裂隐患，通常折弯内半径不小于带材厚度的1.5倍，必要时可以在折弯处做局部的退火处理降低硬度，减少断裂风险。

　　实际装配过程中，这类弹簧不需要额外的紧固件固定，只需要将内端卡口卡入芯轴的定位槽，外端挂钩挂入运动件的连接孔即可，安装时需要注意预紧圈数的设置，通常会预留0.5到1圈的预紧变形量，保证运动件在回到初始位置时，弹簧依然能保持一定的张紧力，不会出现松脱、异响的问题。在减压阀这类流体控制设备中使用该结构弹簧时，还要考虑工作环境的温度、介质腐蚀问题，如果是和流体介质直接接触的安装环境，要根据介质属性选择对应的带材材质，普通工况下选用65Mn弹簧钢即可满足强度要求，有腐蚀风险的工况则要选用301、304不锈钢带材，同时要控制带材表面的粗糙度，避免表面缺陷成为疲劳裂纹的起始点。

　　很多设计人员在初次接触这类涡卷弹簧时，容易照搬圆柱弹簧的设计思路，忽略涡卷相邻圈之间的摩擦影响，实际上弹簧在收紧和放松的过程中，相邻圈带材的侧面会存在轻微的摩擦接触，这部分摩擦力会导致输出扭矩存在一定的滞后，所以在设计扭矩核算时，要预留10%到15%的扭矩余量，避免实际工作时输出力不足无法带动运动件复位。另外，弹簧的自由状态下的涡卷线型也会直接影响工作性能，等螺距的涡卷线型加工难度低，但是扭矩输出随转动角度的变化率较大，适合对扭矩稳定性要求不高的复位场景，如果需要恒定扭矩输出，则要采用变曲率的涡卷线型设计，让带材在收紧过程中每一圈的弯曲变形量尽量保持一致，从而获得更平稳的扭矩输出。从安装空间的适配性来看，这类弹簧的整体结构没有突出的安装耳，所有结构都分布在环形的投影区域内，非常适合集成在小型化的设备腔体内部，不需要额外预留安装紧固件的空间，能有效缩小整个机构的整体体积，这也是它在小型计时仪器、流体控制阀门、小型收线机构中被广泛应用的核心原因。在建模过程中，需要重点关注带材的扫掠路径曲率连续性，避免路径上出现尖角、曲率突变的位置，否则后续做有限元应力分析时会出现应力奇异的问题，无法得到准确的应力分布结果，同时要注意两端挂钩的折弯处和涡卷主体的过渡衔接，保证曲面的连续性，避免后续加工过程中出现应力集中的薄弱点。
