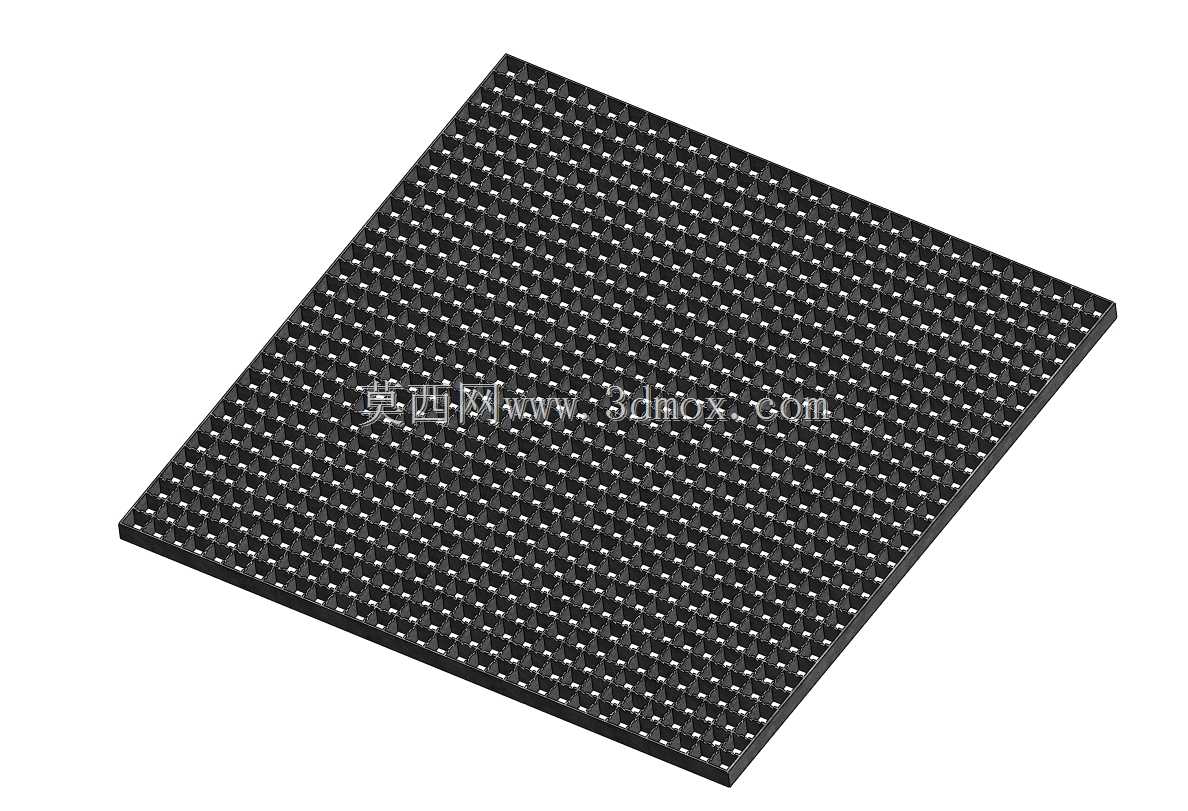

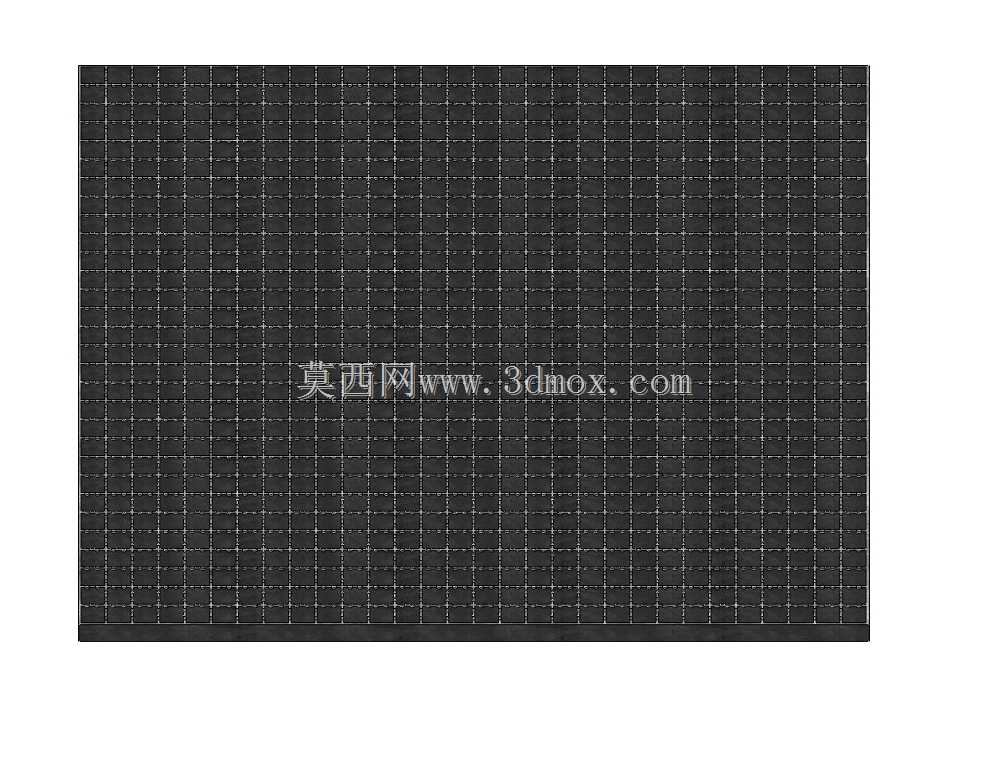

工业用带凸点格栅踏板结构设计

项目分类:通用五金配件 发布时间:2024-12-15 ID:848926
  • 工业用带凸点格栅踏板结构设计
  • 工业用带凸点格栅踏板结构设计
  • 工业用带凸点格栅踏板结构设计
  • 工业用带凸点格栅踏板结构设计

  这类格栅构件在工业现场的应用覆盖范围极广,不管是生产车间的高空操作平台铺板、设备检修走道踏步,还是市政管廊的巡检通道、物流仓储的卸货平台面层,都能见到同结构产品的身影。区别于普通平面钢板,格栅结构的核心优势首先是通透率,镂空的网格可以让现场的积水、积尘、生产碎屑直接从网格间隙落下,不会在行走表面积攒造成打滑风险,同时也能降低风阻,在户外高架平台、露天塔架走道使用时,不会因为强风产生过大的结构载荷,提升整体架体的稳定性。

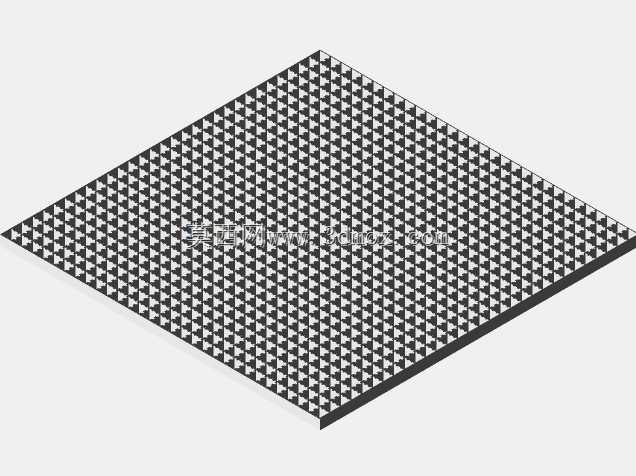

  从实际使用的功能特性来看,这款格栅在每一个网格节点位置都做了向上的凸起结构,这部分设计完全是从现场安全角度出发:当作业人员穿着沾有油污、水渍的工作鞋在表面行走时,凸起的节点可以突破鞋底接触面的水膜、油膜,提供足够的静摩擦力,哪怕是在有一定坡度的梯段上使用,也能有效降低滑倒风险。同时格栅本身的承载能力经过结构校核,网格的肋条采用等间距排布,肋条的厚度、高度经过受力计算,能够满足常规工业场景下的人员行走、小型工具推车通行的载荷要求,不会因为局部集中载荷出现肋条变形、网格塌陷的问题。

  设计过程中首先要明确安装边界条件,这款格栅的平面尺寸为1000mm×1000mm,整体厚度30mm,属于标准模数的成品格栅单元,这个尺寸刚好匹配多数工业平台的框架梁间距——现场安装时,框架支撑梁的间距通常设置为950mm左右,格栅单元搭在梁边的支撑宽度不小于25mm,不需要额外裁切就能直接铺装,大幅降低现场施工的工作量。格栅边缘的边框采用同厚度的扁钢封边,封边位置预留了标准的安装固定孔位,可以直接用螺栓或者焊接的方式与下方的支撑框架固定,避免人员行走时格栅出现移位、翘边的问题。

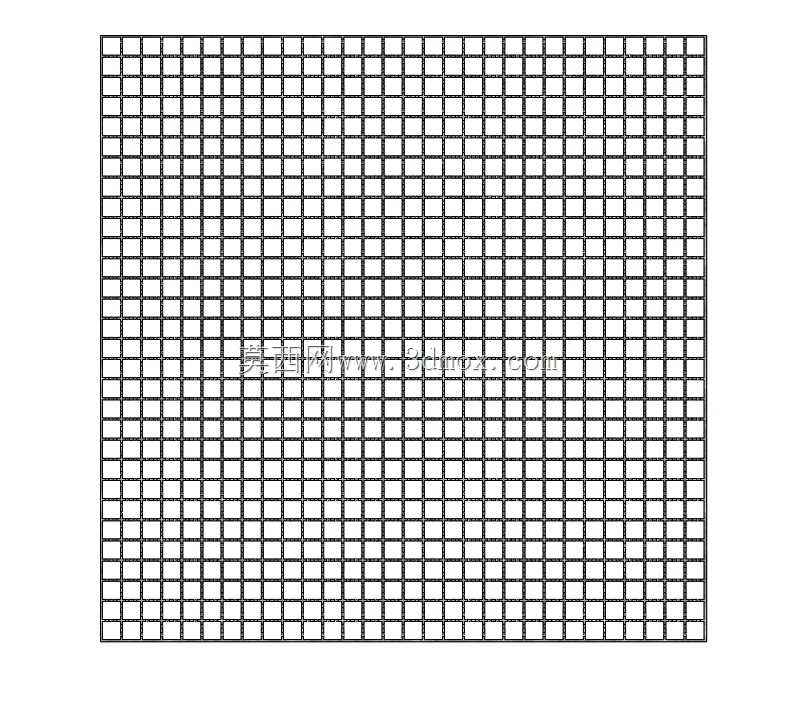

  从建模逻辑来看,这类格栅不需要做冗余的曲面结构,核心是保证网格阵列的规整性:首先确定单格网格的尺寸参数,肋条的宽度、网格的净空尺寸要匹配常规的安全要求——网格净空不能过大,避免女士高跟鞋鞋跟卡入,同时也不能过小,否则会降低通透率、增加整体自重。节点位置的凸起采用统一的阵列特征,保证每一个凸起的高度、顶面弧度一致,不会出现局部凸起过高硌脚、或者凸起过低起不到防滑作用的问题。建模时需要重点关注肋条与边框的连接位置,这部分是应力集中的区域,要做自然的过渡处理,避免直角连接造成的应力集中,在长期交变载荷下出现焊缝开裂、肋条断裂的问题。

  实际选型时,这类格栅还要匹配具体的使用场景调整参数,如果是用在重载的物流通道,需要适当增加肋条的厚度、降低网格的间距,提升整体承载能力;如果是用在化工厂区的户外走道,还要在模型基础上预留热浸镀锌的处理余量,避免腐蚀影响使用寿命;如果是用在有防静电要求的电子车间,还要在格栅底部预留接地端子的安装位,保证静电能够顺利导出。安装过程中还要注意相邻格栅单元的拼接间隙,间隙控制在3-5mm即可,既可以满足热胀冷缩的变形需求,也不会因为间隙过大造成行走时的卡绊风险。

  不同于装饰类的格栅构件,工业用格栅的所有设计细节都围绕安全、耐用、易安装三个核心点展开,没有多余的装饰性结构,每一处几何特征都有对应的工程实际用途:肋条的高度决定了整体的抗弯截面模量,直接关联承载能力;节点凸起的弧度经过反复验证,既要保证防滑效果,也要避免凸起过于尖锐划伤鞋底或者绊倒作业人员;封边的扁钢宽度既要满足支撑搭接的要求,也要控制整体重量,方便现场人工搬运安装。在做三维建模时,还要考虑后续出工程图的便捷性,所有阵列特征保持参数化关联,后续如果需要调整尺寸规格,只需要修改阵列参数、肋条截面参数就能快速生成不同规格的格栅模型,不需要重复建模,提升设计选型的效率。
