带铰支座叉型杆气动执行气缸结构

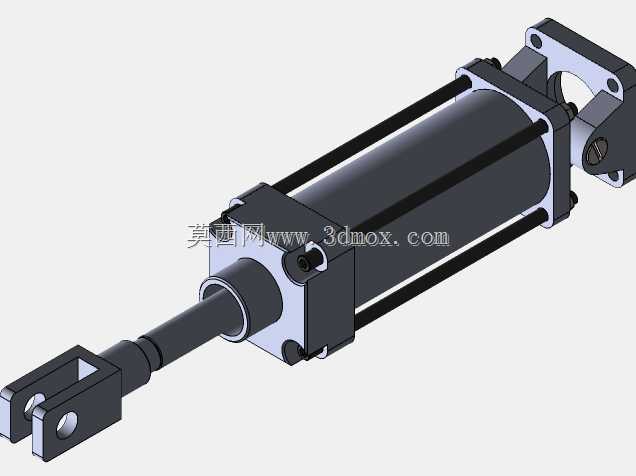

　　这款带尾部铰支安装、前端叉型接杆的气动气缸，是气压传动系统里的直线执行部件，日常在轻工装配线、包装设备工位、工装夹具的夹紧回路、小型物料推送工位里都有大量适配场景，靠压缩空气作为动力源完成直线往复的推拉动作，相比液压执行元件，它的动作响应速度更快，介质清洁无泄漏污染风险，对车间洁净度要求高的装配场景适配性更好。从结构设计来看，整个缸体采用拉杆式紧固结构，四根平行拉杆贯穿前后端盖，把缸筒牢牢夹持在两端盖之间，这种结构的好处是缸筒加工难度低，后期维护拆解更换密封件的时候不需要破坏主体结构，只要松开拉杆螺母就能抽出活塞组件检修。尾部采用单耳铰支的安装形式，安装时可以配套铰支座实现缸体在一个平面内的小角度摆动，刚好适配那些执行端有小幅轨迹偏移的工位，比如翻转式夹具的开合驱动、料道挡料机构的摆臂驱动，避免刚性安装时活塞杆承受径向力导致密封件偏磨、杆体拉伤的问题。前端的活塞杆输出端做了叉型接头设计，接头上预留了销轴安装孔，直接可以和被驱动的摆臂、滑块、压头通过销轴铰接，不需要用户额外加工连接头，减少现场装配的配做工作量，活塞杆表面做了硬化处理，降低长期往复运动时的磨损量，延长密封件的使用寿命。

　　设计时的安装边界需要重点关注几个尺寸：首先是尾部铰支孔的中心到缸筒外圆的径向距离，这个尺寸决定了安装支座的最小开档尺寸，避免缸体摆动时和安装架发生干涉；其次是活塞杆完全伸出时的总长度和完全缩回时的安装距，选型时要预留至少5mm的行程余量，不能让活塞走到前后端盖的硬限位位置，防止长期撞击导致端盖变形、活塞密封圈损坏；另外缸筒上的进出气接口位置要和管路走向匹配，这款气缸的进出气接口布置在前端盖侧面，接气管时要留出扳手操作空间，同时要注意气管弯曲半径不能过小，避免长期弯折导致气管开裂漏气。

　　从功能特性来说，这款气缸属于双作用气缸，前后腔分别进气就能实现活塞杆的伸出和缩回动作，不需要额外的回程复位结构，相比单作用弹簧复位气缸，它的输出力在全行程范围内更稳定，不会因为弹簧压缩量变化导致输出力波动，适合需要稳定推拉力的工位。设计建模的时候，所有配合面的公差都按照气动元件的常规配合要求设定，活塞杆和前端盖的导向套之间采用间隙配合，保证运动顺畅的同时不会有过大的间隙导致漏气，活塞和缸筒之间的密封槽尺寸严格匹配常用的Y型密封圈规格，用户后期更换密封件时可以直接采购标准件，不需要定制异形密封件。

　　在实际设备选型应用中，这类气缸通常会配套节流阀、电磁阀使用，通过节流阀调节进出气的流量来控制活塞杆的运动速度，避免速度过快导致末端冲击，损坏被驱动的工件或者气缸自身结构，对于有位置停止要求的工位，还可以在缸体外部配套磁性开关，通过感应活塞上的磁环位置来反馈活塞杆的伸出缩回状态，给设备控制系统提供到位信号。建模过程中对所有的安装孔位、铰接孔的同轴度都做了约束，尾部铰支孔和前端叉型接头的销孔保持平行，保证安装后气缸摆动和活塞杆运动在同一平面内，避免出现别劲的情况，拉杆的安装位置均匀分布在缸筒四周，紧固时受力均匀，不会出现端盖倾斜导致活塞运动卡滞的问题。
