小型精密轴装式研磨执行组件结构

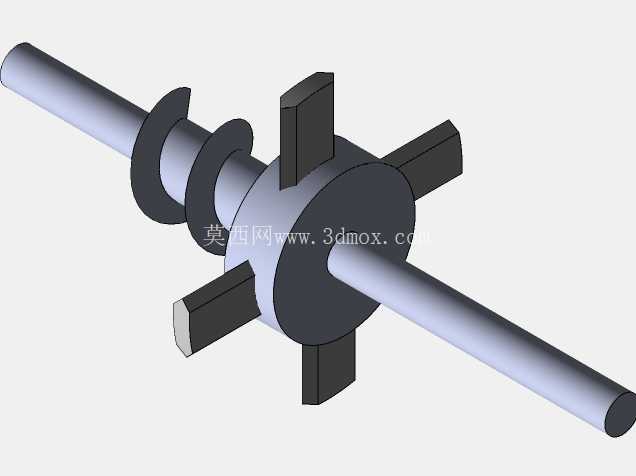

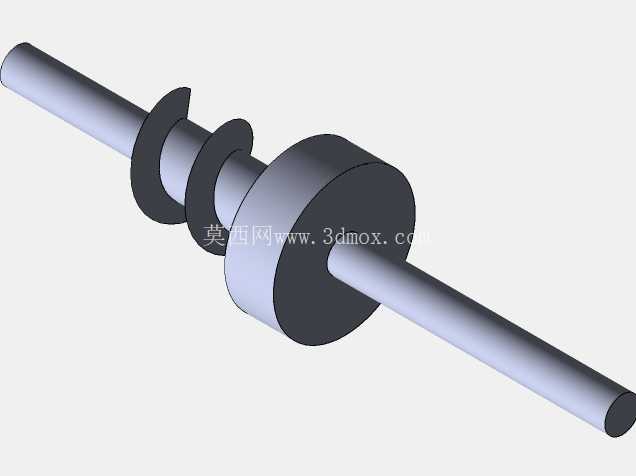

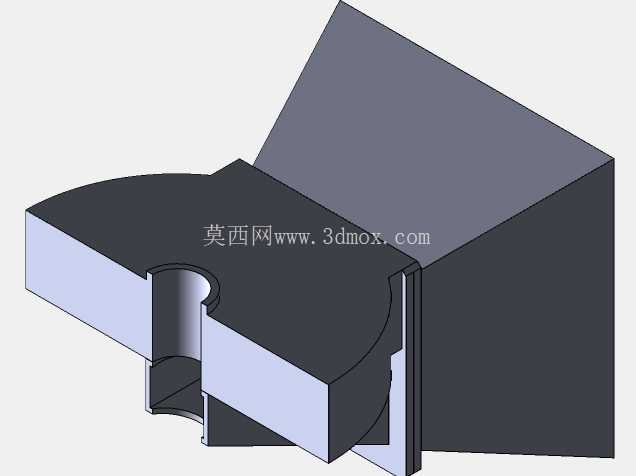

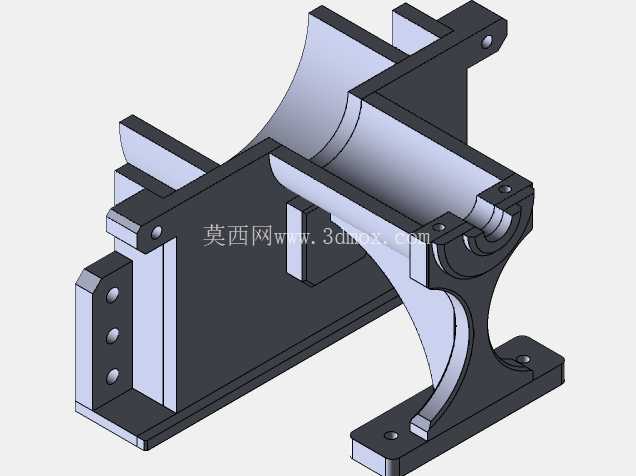

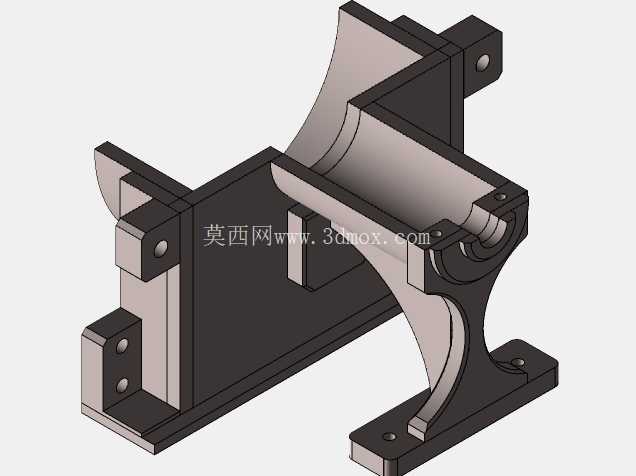

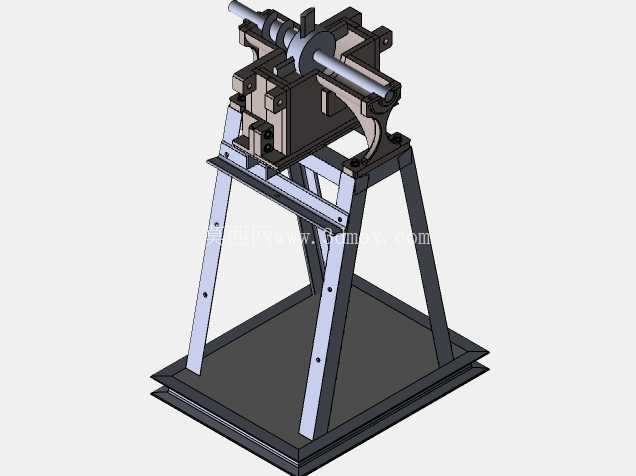

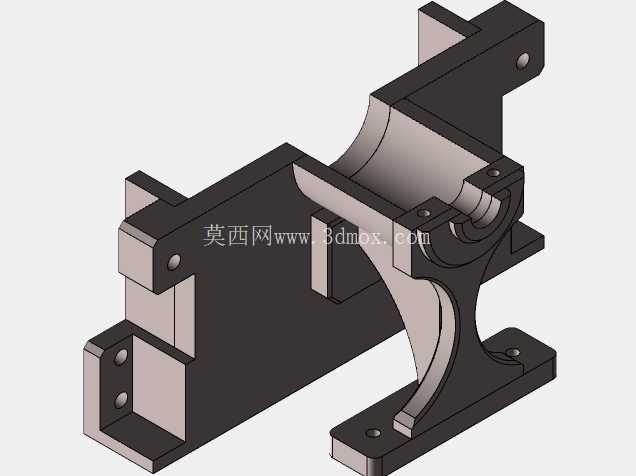

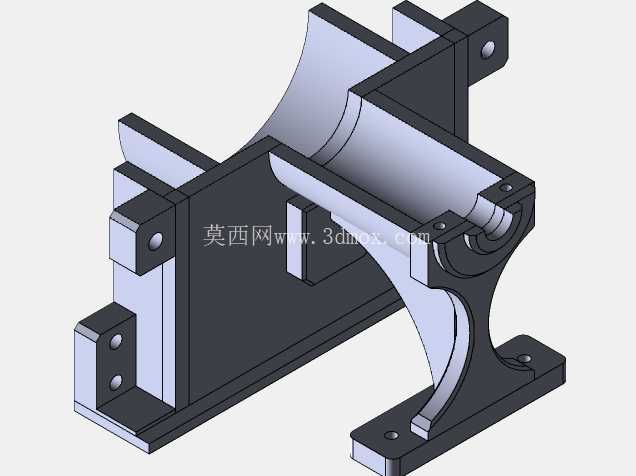

　　这套轴装式研磨执行组件，核心适配小空间内的精密内孔、窄槽端面以及异形曲面的精加工工序，常见于小型五金件去毛刺、精密模具型腔修磨、电子接插件触点端面研磨这类对加工余量控制要求极高的场景，相比手持研磨工具的同轴度偏差问题，该组件通过芯轴一体化设计，能将研磨轮的径向跳动控制在微米级区间，避免加工面出现振纹、偏磨等缺陷。从结构设计逻辑来看，组件采用贯穿式长芯轴作为承载基体，研磨工作轮通过过盈配合加轴向定位挡圈的方式固定在芯轴中段，两侧的弹性挡圈并非简单的限位结构，而是采用了变厚度弧形截面设计，一方面可以抵消研磨轮高速旋转时产生的轴向窜动，另一方面能在研磨轮受到径向进给压力时提供微量的弹性缓冲，避免刚性接触导致的工件崩边或者研磨轮碎裂。

　　芯轴的两端伸出段做了高精度的外圆磨削处理，表面粗糙度达到Ra0.8以下，既可以直接装夹在高速电主轴的夹头内，也能适配小型车床的尾座套筒、专用研磨机的动力输出轴，安装时不需要额外制作过渡连接套，两端轴径的公差控制在h6级别，能保证装夹后的同轴度误差不超过0.01mm。在实际应用场景中，这套组件可以根据加工需求更换不同材质的研磨轮，比如针对硬质合金工件可以更换金刚石烧结研磨轮，针对铜铝等软质金属可以更换羊毛毡加研磨膏的抛光轮，两侧的挡圈间距可以根据研磨轮的宽度做微调，只需要更换对应厚度的调整垫片即可，不需要重新加工芯轴上的定位槽，大幅提升了组件的适配性。设计时特意将研磨轮的安装位置偏向芯轴的一侧，而非居中布置，这是考虑到深孔、窄腔类加工场景的避让需求，伸出的长轴段可以深入到工件内部150mm以上的位置，不会出现组件本体与工件外壁干涉的问题，同时芯轴的长径比控制在12:1的合理区间，既保证了足够的伸入长度，又不会因为轴径过细导致高速旋转时出现挠曲变形，经过动平衡校正后，组件可以在12000rpm的转速下稳定运行，不会出现明显的振动。

　　从安装边界来看，芯轴的总长度控制在220mm，最大外径处即研磨轮的外圆直径为35mm，两侧装夹段的轴径为8mm，安装时只需要保证动力端的夹头夹持长度不小于15mm，就能提供足够的夹紧力，避免高速旋转时出现芯轴打滑的问题，组件的整体重量控制在180g左右，即使装夹在小型机械臂末端做自动化研磨作业，也不会给机械臂的关节带来过大的负载。在功能特性上，这套组件没有设计复杂的冷却通道，而是依靠研磨轮自身的多孔结构存储研磨液，在高速旋转时离心力会将研磨液均匀甩出到加工接触面，既简化了结构，又避免了外接冷却管路带来的干涉问题，两侧的挡圈还能起到阻挡研磨液飞溅的作用，减少加工过程中研磨液的浪费，同时防止研磨屑飞溅进入设备的传动部件。

　　针对不同的进给压力，芯轴的材质选用了调质处理的40Cr合金钢，表面做了镀硬铬处理，耐磨性能比普通45号钢提升3倍以上，长期使用不会因为装夹磨损导致轴径变小，影响装夹精度，研磨轮与芯轴的配合面做了网纹滚花处理，能增大接触摩擦力，即使在大进给量的粗研磨工况下，也不会出现研磨轮与芯轴相对转动的问题。在实际选型使用时，需要注意根据加工工件的硬度选择对应粒度的研磨轮，粗加工时选用粒度号小的研磨轮，预留0.02mm左右的精加工余量，精加工时更换粒度号大的研磨轮，配合适当的进给速度，就能获得Ra0.2以下的加工表面质量，这套组件不需要复杂的调试，装夹后只需要做简单的动平衡校正即可投入使用，非常适合小型加工车间、模具维修工位以及自动化精密研磨设备的集成使用。
