中柱式螺旋钢结构楼梯三维设计

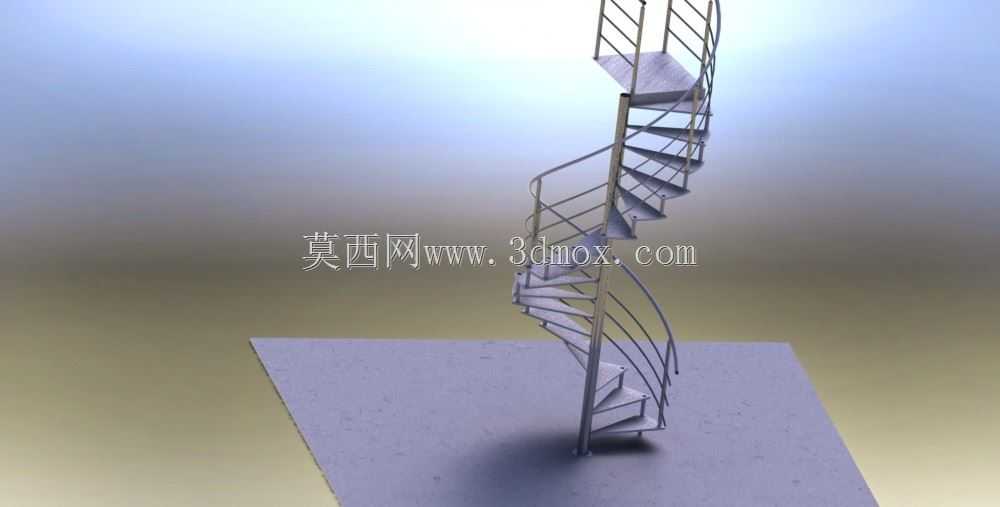

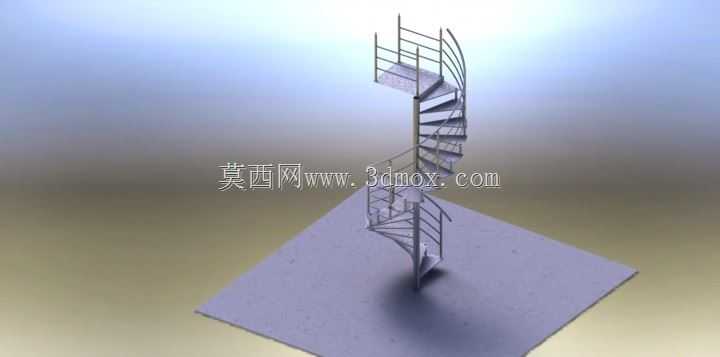

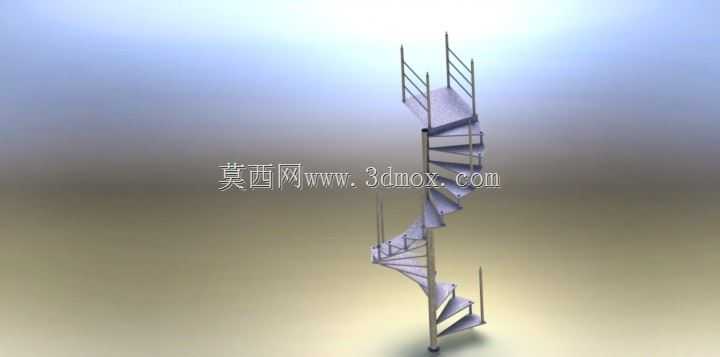

　　这款中柱式螺旋钢结构楼梯，核心应用场景覆盖loft夹层连通、小型商业空间竖向交通、工业检修平台登高、别墅窄空间上下层衔接等场景，尤其适合平面预留安装尺寸不足、无法布置直跑或双跑楼梯的受限空间，相比常规直跑楼梯可节省60%以上的平面占用面积，在层高2.8米到3.6米的空间内适配性极强。从实际使用维度看，该楼梯以单根中心立柱作为核心承重载体，所有踏步板均通过焊接或螺栓连接固定在中心柱上，踏步围绕中心柱做360度螺旋排布，外侧配套连续式圆管护栏，扶手沿螺旋走向顺滑过渡，踏步表面做防滑压花处理，日常单人通行的步幅适配度经过反复校核，每级踏步的抬升高度控制在180mm到200mm区间，踏步外侧有效宽度不小于220mm，避免行走时出现踏空、磕碰的问题，护栏立杆间距控制在110mm以内，符合民用建筑防护栏杆的安全间隙要求，防止人员或物品从间隙坠落。

　　设计过程中首先锚定安装边界条件，底部固定端需要在地面预留不小于800mm直径的硬化安装面，通过膨胀螺栓将中心柱底座与地面结构层牢固连接，顶部连接端需要与上层楼板的结构梁或预埋钢板做刚性固定，避免楼梯整体出现侧向晃动，整体安装完成后的外轮廓直径控制在1600mm左右，不会占用过多周边空间，楼梯周边预留50mm的安装间隙即可完成装配，不需要对周边墙体做额外的开凿处理。

　　结构受力层面，中心柱采用厚壁无缝钢管加工，可承受不小于5kN每平米的均布活荷载，满足日常人员通行、小型物料搬运的承重要求，踏步板采用花纹钢板折弯成型，每块踏步与中心柱的连接位置都设置加强筋板，避免长期踩踏出现踏步变形、下挠的问题，护栏部分采用薄壁圆管弯折成型，立杆与踏步板外侧焊接固定，扶手与立杆之间采用满焊连接，整体焊接完成后做整体除锈、喷塑处理，可适应室内干燥环境下的长期使用，若用于室外场景仅需更换表面处理工艺为热镀锌加户外喷塑即可。

　　建模过程中对螺旋线的升角做了精准控制，每旋转30度对应一级踏步，整梯旋转角度根据层高做匹配调整，保证所有踏步的抬升高度完全一致，避免出现高低差导致的行走绊倒风险，同时对所有连接位置的安装孔位做了参数化预留，实际生产时可直接导出工程图下料，不需要二次调整尺寸，护栏的螺旋曲率与踏步螺旋走向完全匹配，扶手高度全程保持在900mm的安全高度，在楼梯上下两端的扶手位置做了平滑收头处理，避免尖锐棱角磕碰。从安装施工的角度看，该楼梯可拆解为中心柱、踏步组件、护栏组件三个部分，所有部件均可在工厂预制完成后运输到现场组装，单部楼梯的现场安装时长可控制在4小时以内，不需要大型吊装设备，两名安装工人即可完成全部装配作业，适配老旧建筑改造、小户型加装、临时办公空间搭建等快速施工场景。
