61x50规格尼龙合页结构设计

　　这款尼龙材质的铰接合页，核心适配铝型材框架类的轻载门体连接需求，日常在工业铝型材搭建的小型设备防护门、工位隔断小门、桌面型设备检修门场景中使用频率极高。从实际选型适配的角度看，它的安装孔位中心距为40mm，刚好能匹配市面上主流的40系列、50系列工业铝型材端面安装孔位，不管是40x40、40x80规格的型材做门框，还是30x30、30x60的型材做门体，都能直接对位安装，不需要额外加工转接板，能大幅减少现场装配的加工工序。

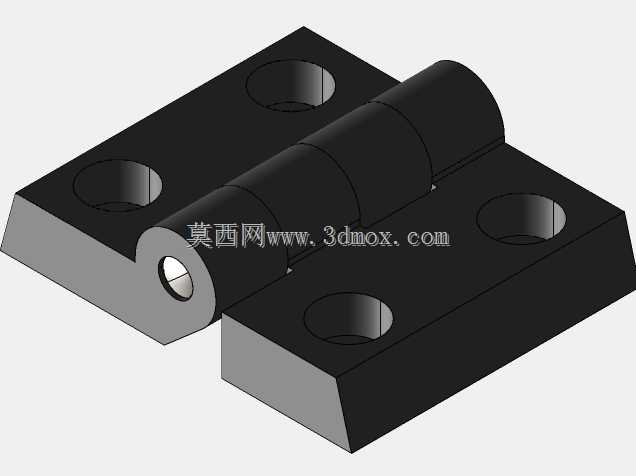

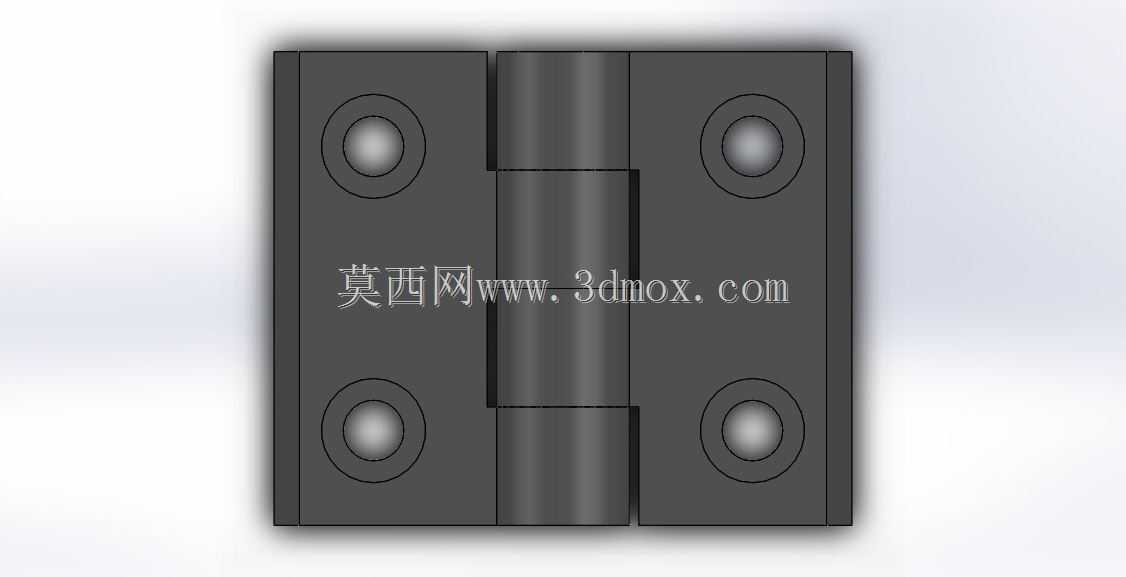

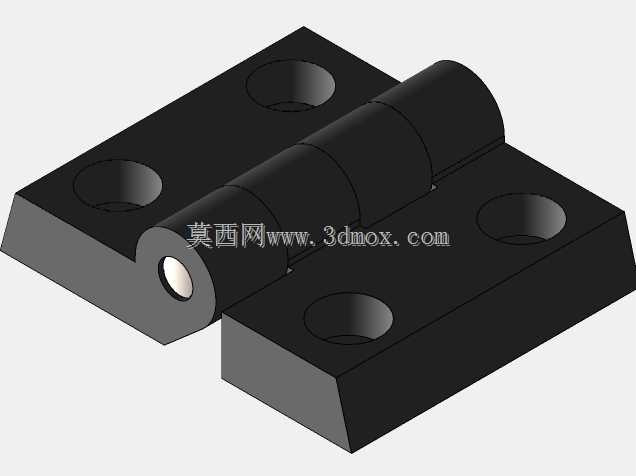

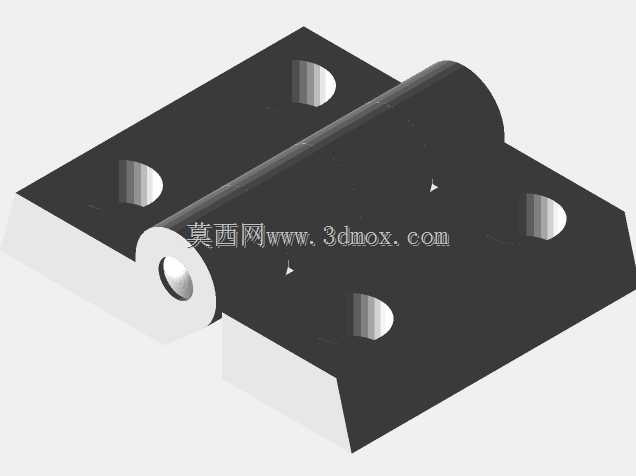

　　从结构设计逻辑来看，这款合页采用对称式双页片加中间转轴的经典铰接结构，页片上预留四个沉头安装孔，安装后螺丝头可以完全沉入孔位内，不会突出页片表面，避免门体开合过程中螺丝剐蹭门框或周边管线。中间的转轴段做了三段式的轴套结构，相比通长轴的设计，既能保证转动过程中的同轴度，又能减少转动接触面的摩擦阻力，开合时没有明显的卡顿感，同时尼龙材质本身自带自润滑特性，长期使用不需要额外加注润滑脂，也不会出现金属合页常见的锈蚀、异响问题，在有一定湿度、弱腐蚀的车间环境下也能稳定工作。

　　尺寸边界上，合页整体闭合状态下的外形尺寸为61x50mm，页片厚度控制在适配轻载门体的合理范围，不会因为合页过厚导致门体和门框之间预留间隙过大，也不会因为强度不足出现门体下垂的问题。尼龙材质的选用，除了自润滑和耐腐蚀的优势外，本身重量远低于同规格的金属合页，用在小型手动开合的门体上，不会额外增加门体的负重，同时绝缘性能优异，用在有静电防护要求的设备工位上，也不会出现金属件导电的隐患。

　　实际装配过程中，这款合页的安装容错率比较高，页片上的沉头孔预留了微小的位置调整余量，就算门框和门体的安装孔位有1mm以内的加工误差，也能通过调整螺丝固定位置完成装配，不需要重新扩孔。转动角度上，它可以实现0到180度范围内的顺畅开合，完全能满足常规防护门、检修门的开合角度需求，不会出现开门角度不足导致设备检修操作空间受限的问题。

　　从受力特性来看，尼龙材质的韧性较好，门体开合过程中如果出现轻微的碰撞，合页可以通过微小的弹性形变吸收冲击力，不会像金属合页那样因为碰撞出现变形掉漆的问题，同时四个安装孔的受力分布均匀，单个合页可以承受常规小型铝型材门体的重量，一般单扇门配置两个该款合页，就能满足日常使用的强度需求，不需要额外增加合页数量提升承重，能控制整体的配件成本。

　　在场景适配性上，除了常规的工业铝型材设备框架，它也可以用在小型非金属箱体的门体连接上，比如塑料配电箱、亚克力防护门、木质工位隔断门等场景，只要安装面的孔位匹配，都能实现稳定的铰接连接。相比金属合页，尼龙材质不会和铝型材发生电化学腐蚀，长期连接也不会出现接触面锈蚀粘连的问题，后期设备维护拆卸的时候也更加方便，不会因为螺丝和孔位锈死导致合页无法拆除。
