VL53L1X飞行时间激光测距传感器模块

　　该模块基于飞行时间测距原理实现非接触式距离检测，核心检测单元集成了红外发射、接收与信号处理电路，可在无额外光学结构辅助的情况下完成4米量程内的距离测算，测距过程不受被测物体表面颜色、材质反光率的常规干扰，相比传统红外三角测距方案，在强光环境下的检测稳定性有明显提升，适合在存在环境光干扰的工业现场、户外设备场景中使用。

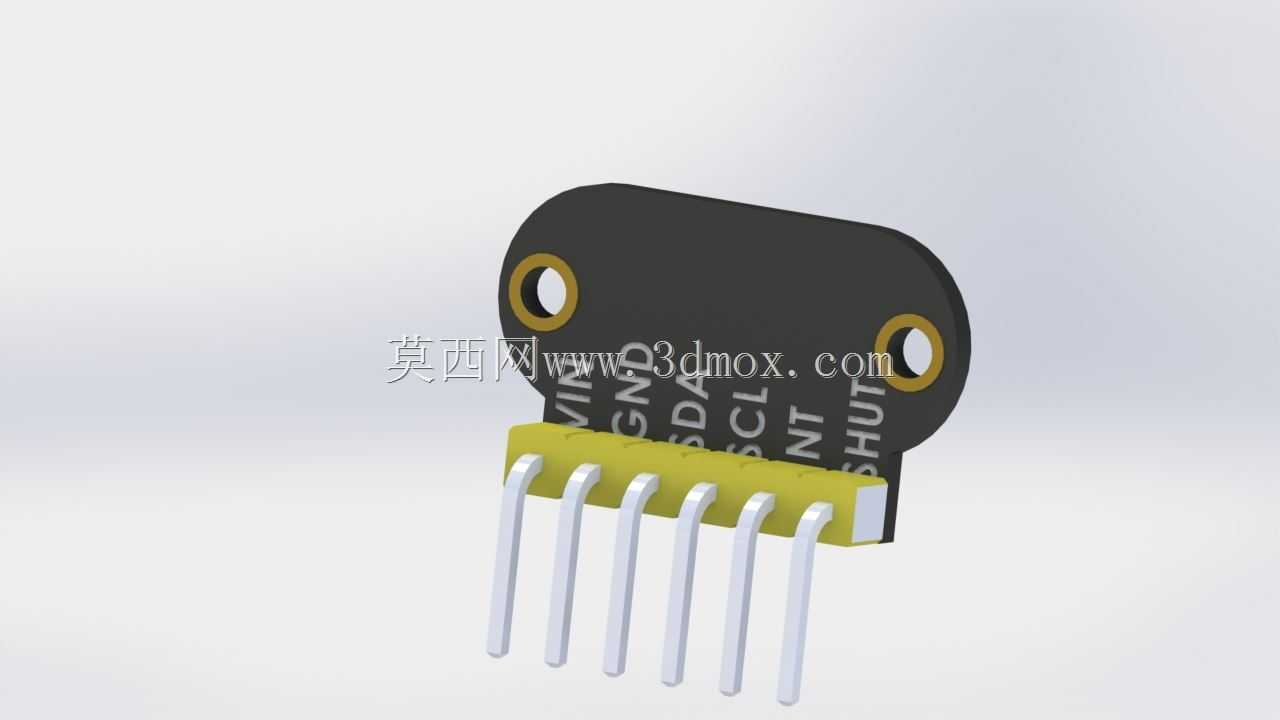

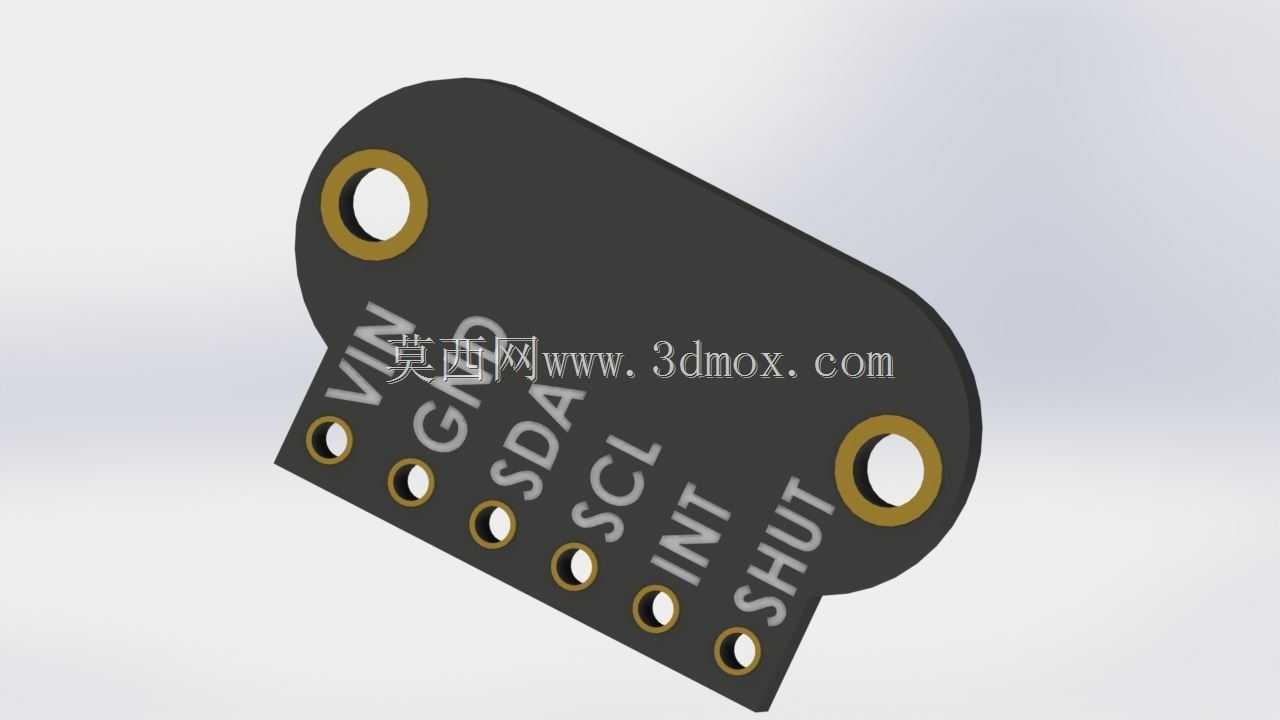

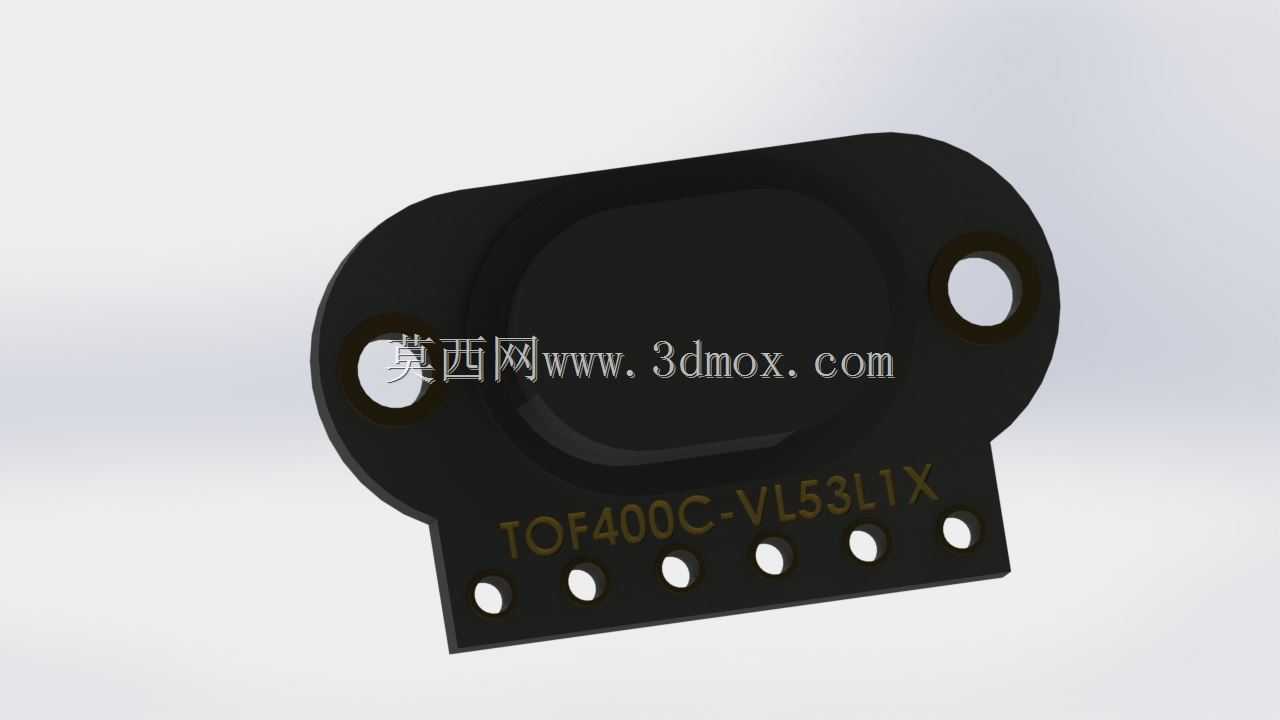

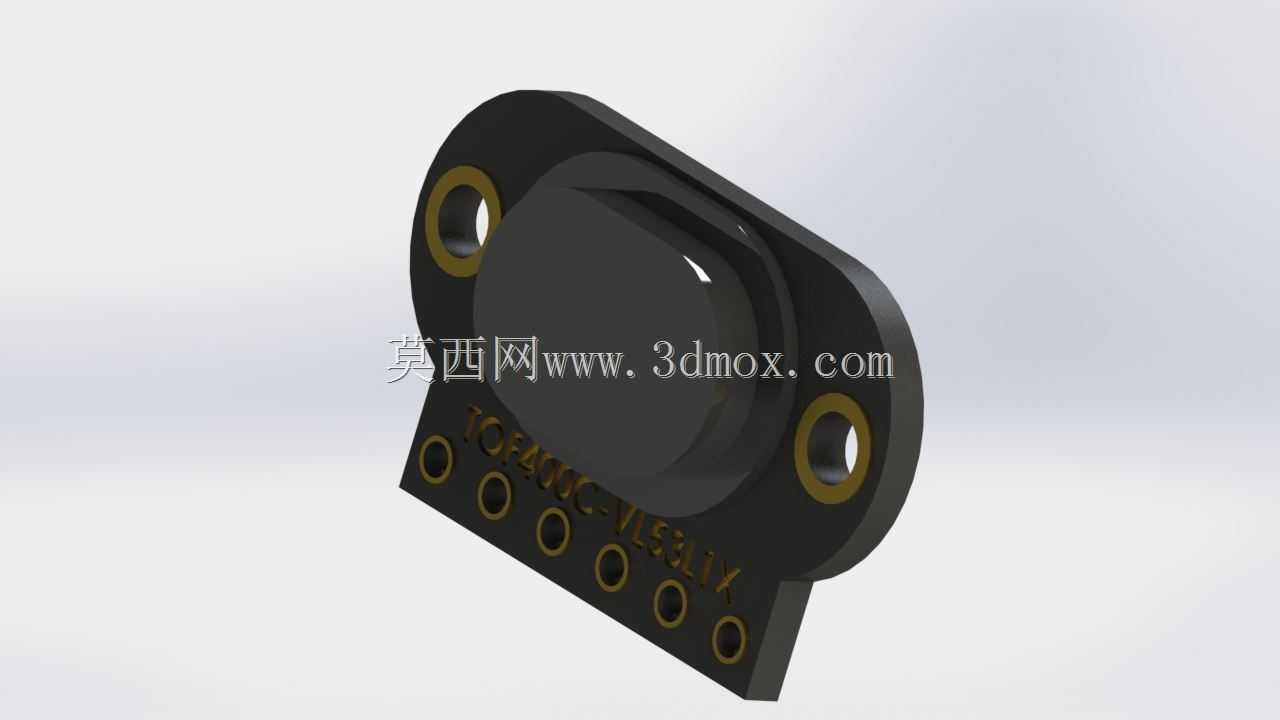

　　从结构设计来看，模块整体采用圆角矩形PCB基板设计，基板两端预留了两个大直径金属化安装孔，可直接通过M2规格螺丝固定在设备安装面，安装孔位的中心距经过标准化设计，可兼容通用传感器安装支架、面包板扩展架的孔位规范，无需额外定制转接件即可完成装配。模块单侧排布6个直插式焊盘引脚，从功能定义上分别覆盖电源输入、接地、I2C通信数据与时钟、中断输出、关断控制，引脚间距采用标准2.54mm排针间距，既可以直接焊接排针插接在面包板上做原型验证，也可以通过飞线焊接集成到紧凑的设备内部空间，引脚丝印清晰标注在PCB表面，装配焊接时可快速识别引脚定义，避免接反导致的模块损坏。

　　在实际应用场景中，这类测距模块可嵌入到智能仓储的料位检测装置中，实时监测料箱堆叠高度、物料剩余位置；也可集成到服务机器人、AGV小车的避障阵列中，作为近距离障碍物检测单元补充超声传感器的检测盲区，针对透明玻璃、黑色吸光材质的障碍物检测准确率远高于常规超声方案；在自动感应设备领域，可用于非接触式触发开关、人流量检测、自动门感应区域的距离判定，相比传统红外对射方案，无需配对发射接收端，单模块即可完成检测，布线与装配难度大幅降低。

　　设计过程中充分考虑了嵌入式集成的边界约束，模块整体厚度控制在3mm以内，板载元件全部采用表贴工艺焊接，无凸起的高尺寸元件，可嵌入到厚度有限的设备外壳内部，不会与外壳结构产生干涉。模块的电源输入范围兼容3.3V与5V常用嵌入式系统供电电压，可直接对接单片机、ARM核心板的IO引脚电平，无需额外添加电平转换电路，中断引脚可在测距值达到预设阈值时主动输出触发信号，无需主控芯片持续轮询读取测距数据，可有效降低主控单元的运行功耗，适合电池供电的低功耗物联网设备使用。关断引脚可在设备休眠状态下切断模块核心供电，将待机电流降到微安级别，延长电池供电设备的续航周期。

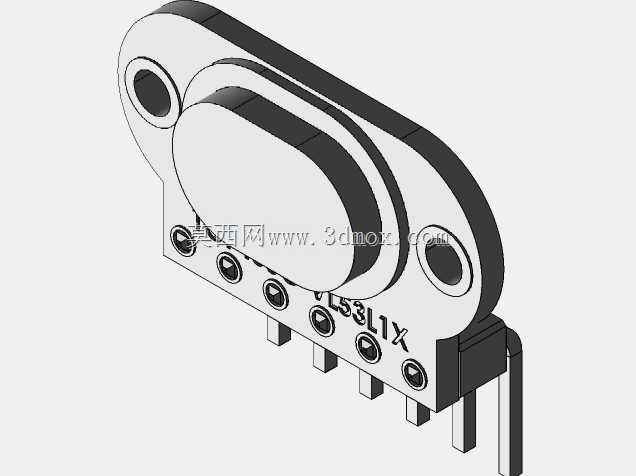

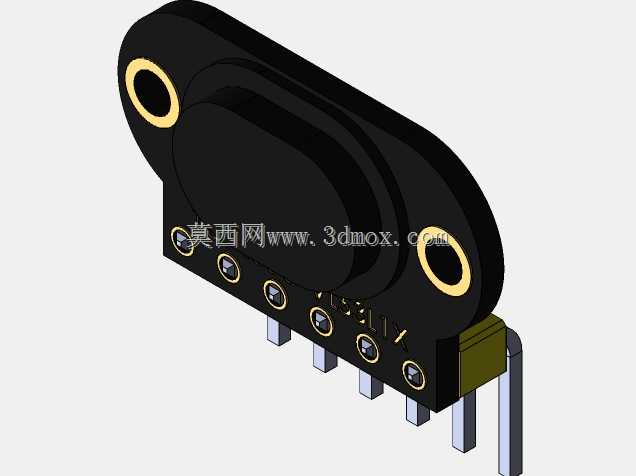

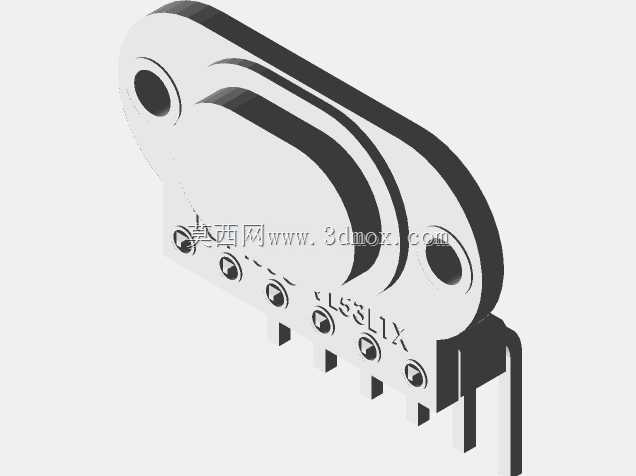

　　从建模细节来看，模型完整还原了PCB基板的轮廓、安装孔的沉铜结构、引脚焊盘的金属质感与表面丝印的字符标识，每个引脚的位置、尺寸都与实物1:1对应，在做设备结构装配验证时，可直接将该模型导入装配体，模拟模块安装后的空间占位，校验安装孔位与设备支架的同轴度，检查模块周边是否存在结构干涉，提前排查PCB装配时与外壳、其他元件的空间冲突，减少实物打样后的装配返工问题。模块表面的丝印字符位置、大小都按照实物比例还原，在做产品渲染、装配示意时可直接使用，无需额外贴图处理。
