高精度剪切梁式称重测力传感装置

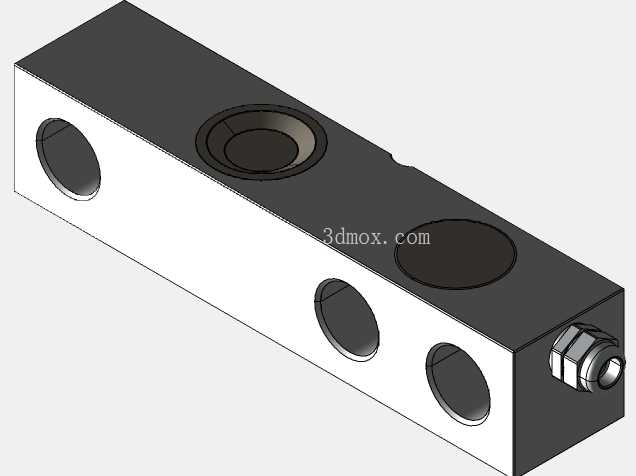

　　在工业称重计量场景里，这类剪切梁结构的测力元件是平台秤、托盘称重工位、过程称重链路里的核心受力部件，日常选型时首先要匹配安装边界与受力工况，不能只看标称量程就直接套用。从结构设计逻辑来看，这款传感元件采用薄型剪切梁受力结构，核心受力区经过应变片精准贴装与温度补偿调校，受力时剪切梁产生的微应变会被转化为线性电信号输出，能稳定反馈承载端的实时重量值。整体外形采用长方体金属本体设计，本体上预留的两个安装沉孔是用来将传感器固定在设备基座上的，端部的出线孔做了密封处理，线缆从侧端引出，不会干扰上方承载台的安装空间，安装时要保证承载面与传感器受力端的接触面平面度公差控制在合理范围，避免偏载带来的测量误差。

　　从实际使用场景来说，这类传感器常被用在仓储物流的托盘称重台、生产线上的在线检重工位、小型料仓的料位称重监测，还有食品加工、化工行业的配料称重环节，因为采用了镀镍处理搭配全环境密封结构，在多粉尘、有一定湿度的常规工业车间里可以长期稳定工作，不会因为水汽侵入应变腔导致测量漂移，另外可选的不锈钢材质版本，能适配有腐蚀性介质的生产场景，比如化工原料称重、含盐潮湿环境下的称重工位，不用额外做复杂的防护外壳就能满足使用要求。

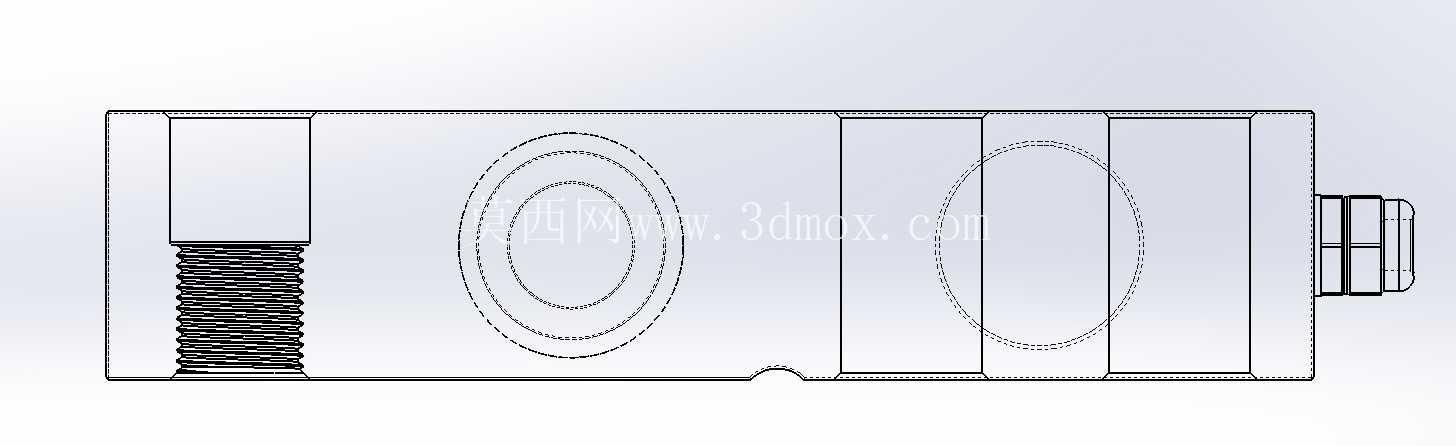

　　做三维建模的时候，要重点还原几个关键结构尺寸：首先是本体的总长、总宽与总高，这直接决定了安装时的预留空间，尤其是安装孔的孔距、沉孔深度与孔径，必须和实际安装螺栓规格匹配，不然现场安装时会出现孔位对不上、螺栓无法锁紧的问题；其次是端部受力凸台的高度与球面结构，这个位置是承载压头的接触点，建模时要保证凸台的中心与梁体受力中心重合，避免建模偏差导致后续装配时出现附加弯矩，影响测量精度；还有出线端的线缆护套尺寸，要预留足够的线缆弯曲半径，避免安装时线缆被弯折损坏。

　　从功能特性上看，这款剪切梁传感器的抗偏载能力要优于同量程的悬臂梁传感器，因为剪切应变区的受力分布更均匀，当承载台出现小范围的偏载时，测量值的偏差能控制在允许的精度范围内，不用额外做过多的限位结构就能满足平台秤的精度要求。密封结构设计上，本体的端盖与应变腔之间采用焊接密封，线缆引出位置做了格兰头密封处理，防护等级能满足常规工业现场的冲洗、粉尘环境使用要求，长期使用不用频繁开盖维护。选型搭配时，要注意传感器的额定量程要匹配实际最大承载重量，一般预留20%左右的量程余量，避免冲击载荷损坏传感器内部的应变片结构，安装时要在传感器上下端搭配对应的压头与安装底板，保证受力方向始终沿着传感器的受力轴线，减少侧向力带来的测量误差与元件损坏风险。

　　在做设备整体结构设计时，这类传感器的安装位要尽量远离设备的振动源，如果实在无法避开，要在安装基座处加减震垫，同时在接线时做好屏蔽处理，避免动力线缆的电磁干扰影响称重信号的稳定性。对于需要多只传感器组合使用的大尺寸平台秤，要保证每只传感器的安装面高度差控制在公差范围内，安装完成后要逐个调整角差，保证整个承载台各个位置的称重值一致。
