家用商用吸顶式烟雾探测装置结构设计

　　在民用建筑消防预警体系里，独立式感烟探测装置是覆盖最广的前端感知单元，不管是住宅的卧室、客厅，还是商业场所的走廊、办公区，甚至是仓储空间的顶部，都能见到这类装置的身影，它的核心作用是在火灾初期阴燃阶段，通过捕捉空气中的烟雾颗粒触发预警，为人员疏散和初期火情处置争取时间，相比温度探测类装置，它的响应速度更快，对阴燃火的识别灵敏度更高，是目前建筑消防前端布设的首选感知部件。

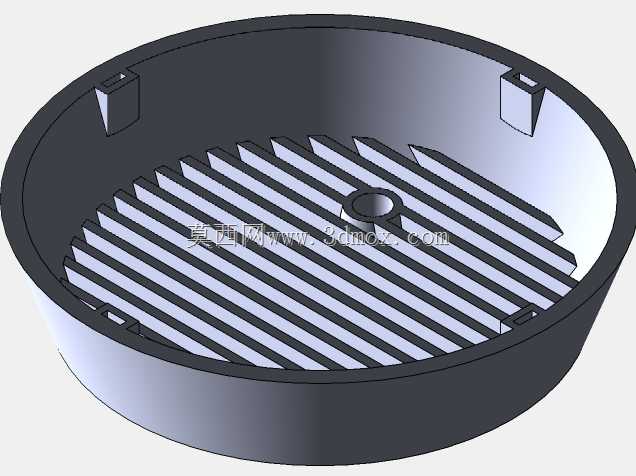

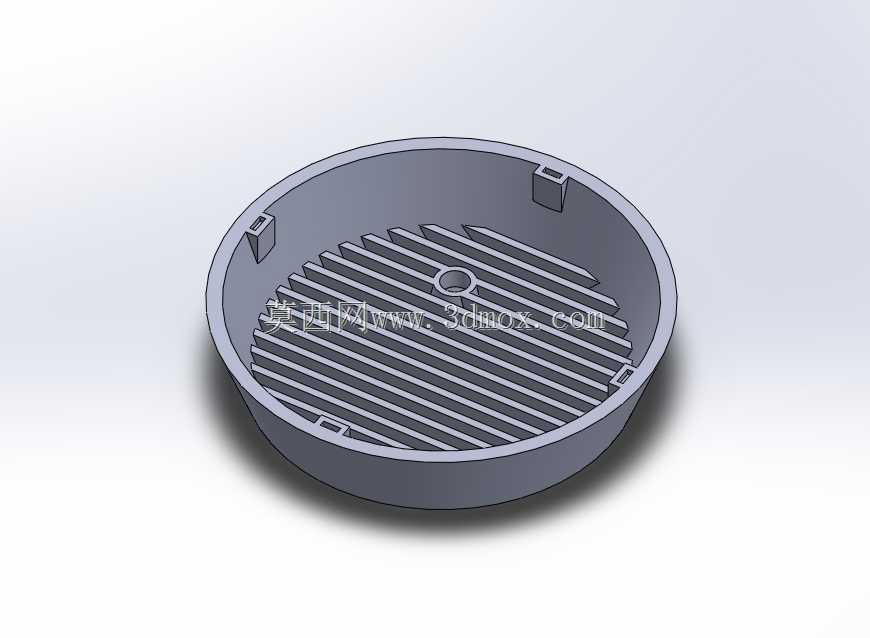

　　这个探测装置的壳体采用圆形浅盆式结构，整体为薄壁注塑成型设计，这种造型首先适配吸顶安装的场景，圆形轮廓没有尖锐棱角，安装在天花板上不会产生突兀的视觉感受，同时圆形结构在注塑生产时更容易保证壁厚均匀，减少缩水、翘曲等成型缺陷，也能让进烟气流在壳体内形成更均匀的流场，避免出现气流死角导致烟雾进入不顺畅的问题。壳体侧壁上预留的三个卡扣凸台，是用来和上盖进行扣合连接的，这种无螺丝的扣合结构，既可以减少装配工序，提升生产组装效率，也方便后期维护时拆开壳体更换内部电池或者清理积灰，不需要额外工具就能完成拆装，降低运维的操作门槛。

　　壳体内部的格栅结构是整个设计的核心功能部分，平行排布的条状格栅一方面可以阻挡外界的大体积异物、蚊虫进入壳体内部，避免异物遮挡内部的光学传感元件造成误报或者灵敏度下降，另一方面格栅的间距经过合理设置，不会阻碍烟雾颗粒的正常进入，同时格栅的条状走向可以引导气流平缓流入传感腔室，减少气流紊流对烟雾粒子检测的干扰。格栅中心预留的小孔是用来固定内部光学迷宫组件的安装位，这个位置刚好处于整个壳体的几何中心，能让从各个方向进入的烟雾都均匀到达传感元件，保证360度范围内的烟雾探测灵敏度一致，不会因为安装方向或者气流方向的差异出现探测盲区。

　　从安装边界来看，这类吸顶式探测装置的整体外径通常控制在100毫米到120毫米之间，壳体高度在40毫米到50毫米之间，这个尺寸既可以容纳内部的光学迷宫、控制电路板、电池仓等组件，也不会因为体积过大影响天花板的整体美观，安装时只需要在天花板上固定对应的底座，再将壳体通过旋转卡扣卡接在底座上即可，不需要复杂的安装工序，普通电工甚至住户自己就能完成安装更换。壳体的边缘做了小角度的倒角处理，一方面是为了去除注塑件的锐边，避免安装维护时划伤操作人员，另一方面倒角可以让壳体和天花板之间形成平缓的过渡，减少积灰的死角，日常清洁时用抹布就能轻松擦拭表面的浮尘。

　　在结构设计的细节上，壳体的壁厚均匀控制在2毫米左右，这个壁厚对于常用的ABS或者阻燃PC注塑材料来说，既能保证足够的结构强度，在日常轻微磕碰下不会出现开裂变形，也能控制材料成本，同时满足消防产品的阻燃性能要求。格栅的筋条厚度设置在1.5毫米，既保证格栅的结构强度，不会因为轻微按压出现断裂，也不会因为筋条过厚在表面产生缩痕影响外观质量。侧壁的卡扣凸台做了加强筋连接到壳体侧壁，避免多次拆装后卡扣出现断裂失效，提升整个壳体的使用寿命。

　　实际应用中，这类壳体结构还要考虑和内部组件的适配性，电池仓的位置通常设置在格栅下方的空余空间，不需要拆开整个装置就能更换电池，部分联网型的探测装置还会在壳体侧壁预留天线或者接线的让位槽，不过独立式的电池供电款不需要额外布线，适配性更强，不管是已经装修完成的老房改造，还是新建建筑的消防布设都能适用。格栅的设计还要兼顾防光线干扰的作用，外部的环境光线不会直接照射到内部的光学传感元件，避免强光直射导致的误报，同时烟雾粒子进入后可以在光学迷宫里形成稳定的散射光，被接收元件准确捕捉，触发预警信号。
