奥迪发动机TFSI燃油喷油器结构设计

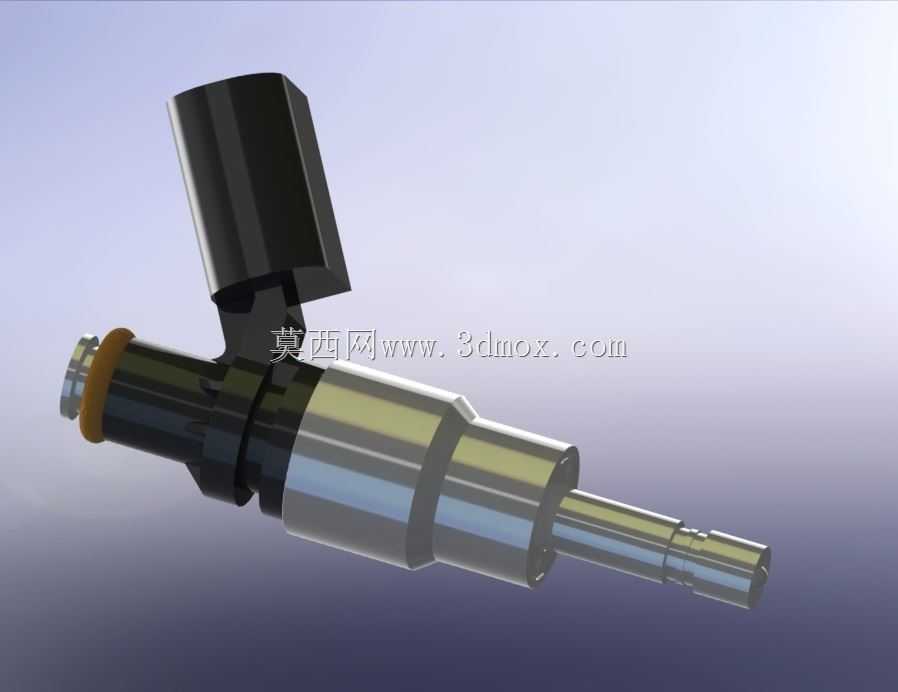

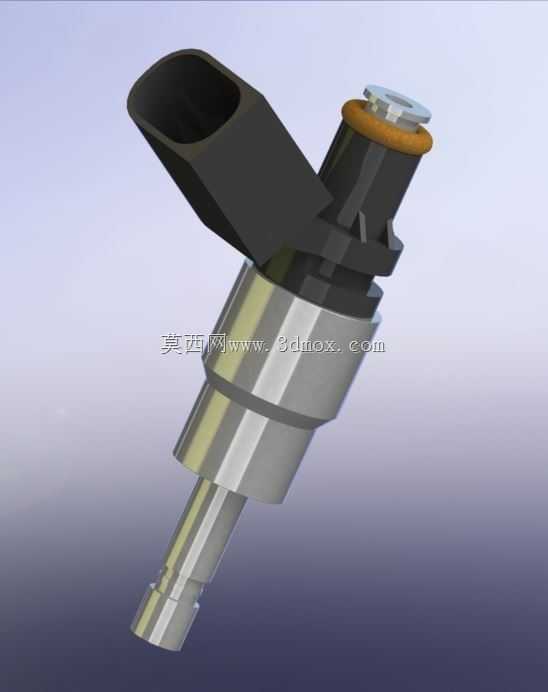

　　从结构设计逻辑来看，该喷油器采用了细长轴式的主体布局，整体轴向尺寸适配缸盖安装座的深度要求，主体中段的金属圆柱段为高压油腔与电磁阀组件的容纳区域，表面做了防锈镀层处理，可耐受缸盖周边的高温油气环境与长期振动载荷；顶端的黑色塑料接插件采用了防呆卡扣结构，安装时可快速对位，避免线束接反导致的驱动信号异常，接插件内部的插针做了密封处理，防止洗车或发动机舱清洗时的水汽渗入造成电路短路。在乘用车动力系统的燃油供给链路里，缸内直喷喷油器是决定燃烧效率、排放水平与动力输出平顺性的核心执行元件，本次呈现的TFSI喷油器结构，适配大众奥迪系列EA888等主流涡轮增压缸内直喷发动机，安装位置位于气缸盖的喷油器安装座孔内，顶端对接燃油分配管的高压油路，侧方的电气接插件连接发动机ECU的驱动线束，喷嘴端直接伸入燃烧室内部，承担高压燃油的精准雾化喷射任务。

　　靠近喷嘴端的环形密封胶圈采用耐油耐高温的氟橡胶材质，安装后可压紧在缸盖座孔的内壁上，实现燃烧室与缸盖上部空间的密封，避免高压燃气窜入燃油腔或者燃油泄漏到缸盖内部；喷嘴头部的微小喷孔采用了激光加工的多孔布局，喷孔的角度经过匹配燃烧室的气流运动设计，可在喷射时将燃油雾化成粒径均匀的油滴，与进气涡流充分混合，避免局部过浓或过稀导致的燃烧不完全、积碳生成等问题。从实际应用场景来看，该型喷油器的工作压力区间覆盖缸内直喷系统的常规高压范围，可根据ECU发出的喷油脉宽信号，精准控制每次喷射的燃油量，同时可实现多次喷射策略，在冷启动、怠速、全负荷加速等不同工况下调整喷射时机与喷射次数，冷启动阶段的两次喷射可快速提升三元催化器的起燃速度，降低冷机状态的排放污染物；怠速工况下的小油量精准喷射可维持怠速运转的稳定性，避免转速波动；全负荷工况下的大油量喷射可配合涡轮增压的进气量，输出足够的动力扭矩。

　　在三维建模的结构还原过程中，需要重点关注几个安装边界的尺寸匹配：首先是主体圆柱段的外径尺寸，必须与缸盖安装座孔的内径保持规定的配合间隙，既不能过松导致密封失效、振动异响，也不能过紧造成安装困难、拆卸时损坏缸盖；其次是喷油器伸入燃烧室的突出高度，这个尺寸直接影响燃油喷射的落点，突出过多会导致油束撞击活塞顶或气缸壁，造成机油稀释、积碳增多，突出不足则会导致燃油雾化混合效果变差，动力输出下降；另外是接插件的安装方向角度，需要预留足够的线束插拔空间，避免与周边的气门室盖、点火线圈等部件产生干涉，维修拆卸时无需拆解周边过多附件即可完成喷油器的更换作业。

　　从功能特性上看，该喷油器内置的高速电磁阀响应速度极短，可在毫秒级的时间内完成阀门的开启与关闭，保证喷油量的控制精度，长期使用过程中，喷嘴头部的抗积碳涂层可减少燃油中的胶质在喷孔处沉积，避免喷孔堵塞导致的喷油量偏差、雾化不良等故障；主体外壳的高强度金属材质可耐受燃油系统的持续高压，不会出现壳体变形、燃油渗漏等问题。在做动力系统改装或者维修替换的三维选型匹配时，除了安装尺寸的匹配，还需要关注喷油器的流量特性与原车ECU的驱动参数是否匹配，不同流量的喷油器适配不同动力调校的发动机，盲目替换大流量喷油器会导致空燃比失准，反而造成动力下降、油耗升高、排放超标等问题。该结构的三维还原完整呈现了喷油器的外部装配特征与各部件的连接关系，可用于发动机装配实训教学、维修拆装模拟、燃油系统故障排查演示等场景，帮助从业者直观理解缸内直喷喷油器的结构布局与安装要求，在做周边部件设计时也可直接参考其外形尺寸做干涉校核，避免设计阶段出现装配空间不足的问题。
