汽车车轮钢圈加工专用设备结构设计

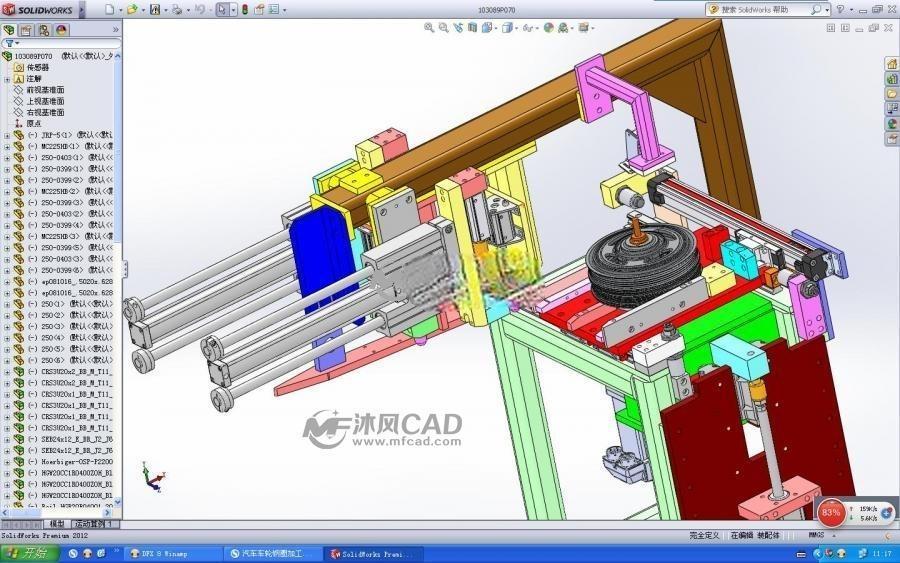

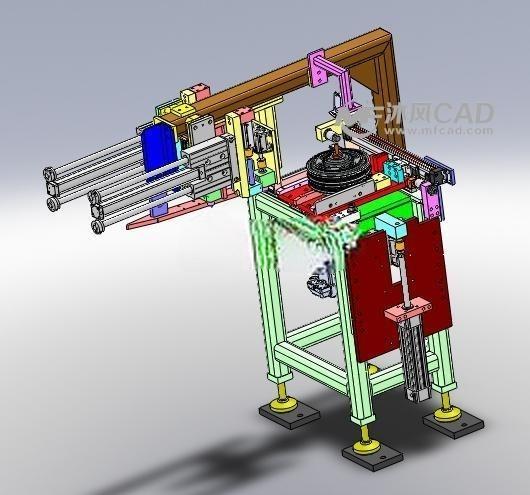

　　这套设备面向汽车钢制车轮轮辋的机加工工序段设计，主要适配乘用车、轻卡车型的滚压成型后钢圈的端面精整、安装孔位预定位、工位转序衔接作业，在汽车零部件制造的车轮生产线上，可衔接前段滚压成型工位与后段焊接、涂装工位，解决传统钢圈加工过程中人工上下料定位偏差大、工序间转序磕碰伤、多工位加工节拍不匹配的痛点。从结构布局来看，设备采用铝型材搭建主体框架，底部配置可调式减震脚杯，安装时可根据车间地面平整度调整支撑高度，单台设备的占地边界控制在长1800mm、宽1200mm、高1600mm范围内，可直接嵌入现有车轮生产线的空位，无需对原有车间布局做大规模改动，框架主体的型材连接采用标准角件锁紧，后期维护时可快速拆解更换受损型材段。

　　设备中部设置带定位卡爪的回转工作台，卡爪可根据钢圈的直径规格调整夹持范围，适配13英寸到18英寸的常规钢制轮圈，夹持动作采用气动驱动，夹持力可通过气源处理件的调压阀调整，避免夹持力过大造成钢圈外缘变形，或是夹持力不足导致加工过程中工件移位。工作台下方配置顶升旋转机构，可在加工完成后将钢圈抬升120mm，配合左侧的双导轨输送模组完成工件的横向转序，输送模组采用双直线导轨搭配同步带传动，输送行程设置为800mm，可将加工完成的钢圈直接输送至下一工位的进料位，输送速度可根据整条产线的节拍调整，最快可实现12秒/件的转序效率。

　　设备上部的龙门架结构上安装有加工工位的定位压头，压头采用聚氨酯包胶材质，下压时可贴合钢圈的中心孔位置，配合下方的回转工作台完成工件的周向定位，避免加工过程中工件出现周向窜动，压头的下压行程设置为200mm，可适配不同高度规格的钢圈加工需求，下压动作采用带导杆的三轴气缸驱动，导向精度可控制在0.1mm以内，保证定位的一致性。在安全防护设计上，设备的运动部件外侧均设置可拆卸的钣金护罩，护罩采用红色喷塑处理，既可以起到安全警示作用，也能阻挡加工过程中产生的金属切屑飞溅，护罩上预留观察窗口，可在设备运行时直接观察内部的加工与输送状态，无需频繁拆解护罩。

　　设备的气动元件、传动部件均采用标准件选型，导轨、气缸、同步带等易损件均可直接从市场采购同规格型号替换，降低后期的运维成本。从设计思路上，这套设备优先考虑产线的适配性，没有采用复杂的非标定制结构，所有的运动模块均采用模块化设计，可根据不同客户的产线需求，增减检测工位、加工头数量，比如针对有钢圈圆度检测需求的产线，可在龙门架位置加装位移传感器模块，无需改动主体框架结构即可完成功能扩展。在实际生产场景中，这套设备可替代2到3名操作工人完成钢圈的上下料、定位、转序工作，定位重复精度可控制在0.15mm以内，可有效降低人工操作带来的产品不良率，同时避免人工搬运重型钢圈过程中出现的安全隐患。设备的气路、线路均通过型材内部的线槽排布，外部无裸露的管线，既可以避免车间内的切削液、金属粉尘对管线造成腐蚀，也能让设备整体外观更整洁，减少管线勾挂杂物的风险。安装时仅需接入0.6-0.8MPa的压缩气源与220V控制电源即可运行，无需额外配置液压站等辅助设施，降低了设备的安装配套成本。
