M12规格长度40mm外六角紧固螺栓

　　在各类机械设备装配、液压阀组集成、工装夹具搭建的现场，这类M12规格的外六角螺栓是出现频率极高的紧固元件，从减压阀组的阀块拼接、仪器仪表的安装固定，到小型自动化设备的机架连接，都能见到这类标准紧固件的应用场景。不同于大规格高强度螺栓用于重型承重结构连接，这款长度40mm的螺栓适配的是中等厚度连接件的紧固需求，当被连接件总叠厚在20mm到30mm区间时，选用该长度螺栓可以保证螺纹旋合长度满足通用机械的紧固要求，既不会因为螺杆过长导致螺纹末端突出螺母过多干涉周边零件，也不会因为旋合长度不足出现螺纹滑牙、连接失效的问题。

　　从结构设计来看，这款螺栓采用标准外六角头部设计，六角对边尺寸符合普通外六角螺栓的通用规范，配套普通活动扳手、开口扳手或者套筒都可以完成拧紧作业，现场装配不需要特殊定制工具，适配绝大多数维修、装配场景的工具配置。螺杆部分采用全螺纹设计，整个杆身除头部贴合面外全部加工有标准三角螺纹，这种设计的优势在于当被连接件厚度存在小幅偏差时，不需要额外调整垫片厚度就能完成紧固，尤其适合阀组安装时不同厚度密封垫片叠加后的连接需求，不会因为光杆段长度限制导致无法压紧密封件。螺纹牙型采用普通公制粗牙设计，螺距符合M12粗牙螺纹的通用标准，牙型角60度，螺纹公差带选用中等精度等级，既能保证和同规格螺母、螺纹孔的互换性，也能在反复拆装后保持足够的连接强度，不会因为多次拧入拧出出现过度磨损。

　　在实际选型应用中，需要注意这款螺栓的安装边界：头部六角的外接圆直径决定了装配时扳手的操作空间，在布局密集的阀组安装面布置该螺栓时，需要预留至少1.5倍六角对边尺寸的扳手操作空间，避免出现扳手无法卡入、拧紧力矩无法达标 的问题。螺杆长度40mm的尺寸，决定了其穿过被连接件后，露出的螺纹段长度需要控制在3到5个螺距，也就是5mm到8mm左右，这个露出长度既可以保证螺母完全旋合后有足够的螺纹啮合长度，也不会因为螺杆突出过长在设备运行时勾挂管线、划伤操作人员。在减压阀这类流体控制设备的装配中，这类螺栓通常用于阀盖和阀体的连接，拧紧时需要遵循对角分次拧紧的工艺要求，避免因为单侧压紧力过大导致密封垫片压偏、出现介质泄漏的问题，螺栓的六角头部和被连接件之间通常会搭配平垫片来分散压紧力，防止拧紧时头部压伤铝合金阀块的表面。

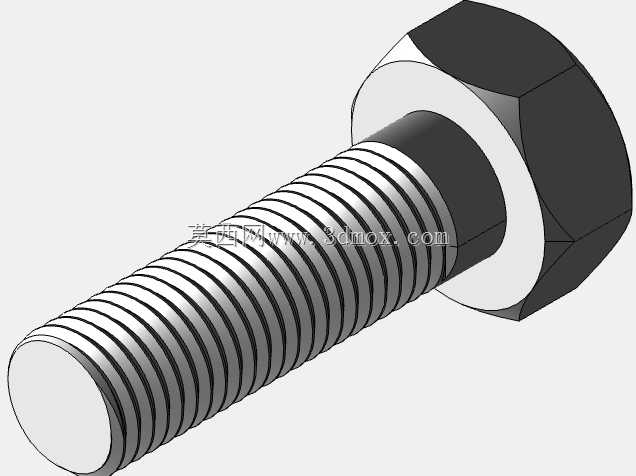

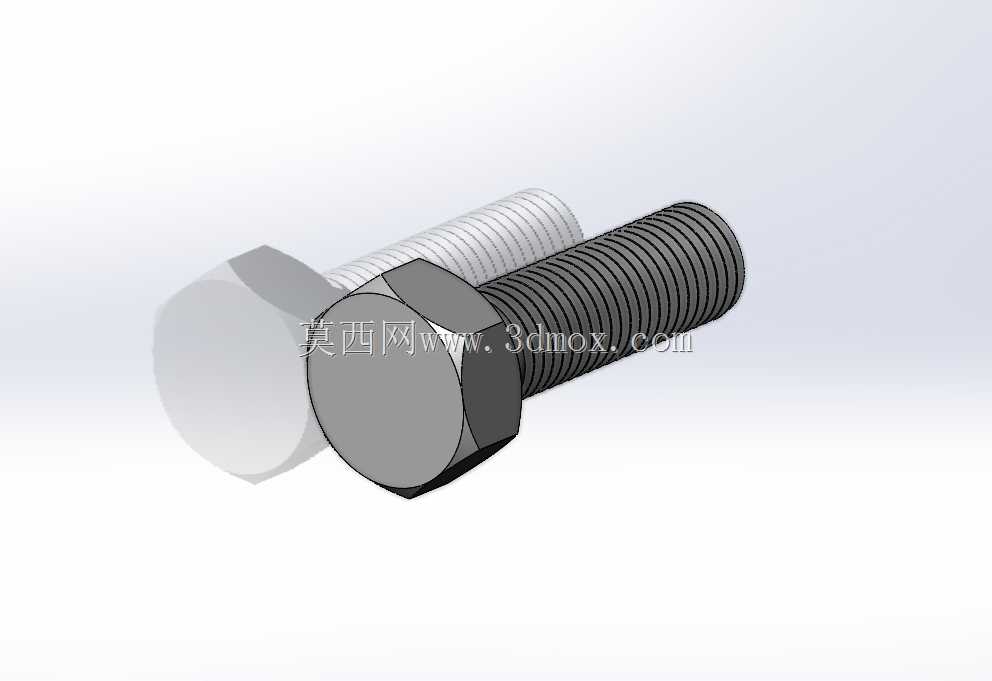

　　从建模还原的角度来看，该模型完整还原了外六角螺栓的所有结构特征，包括六角头部的倒角、螺纹起始端的收尾过渡、头部和螺杆衔接处的圆角，这些细节特征在做装配干涉检查时尤为重要——很多初学者建模时会忽略头部和螺杆衔接处的圆角，导致装配时螺栓和安装孔的沉头倒角出现干涉，模拟装配时出现假的过盈报错，影响整个装配体的干涉检查结果。螺纹部分的建模还原了真实螺纹的牙型轮廓，而不是用贴图代替螺纹特征，在做工程图导出时可以直接生成正确的螺纹标注，也能在做有限元受力分析时，更准确地模拟螺纹啮合处的应力分布，避免因为螺纹特征简化导致应力计算结果出现偏差。在做设备的BOM统计时，这类标准件可以直接从模型中提取规格参数，不需要人工手动录入，能大幅提升装配设计阶段的出图效率。

　　日常设备维护中，这类螺栓的拆装也需要注意作业规范，拧松时如果出现螺纹卡滞，不能强行用加长力臂扳手拧动，避免螺杆断裂在螺纹孔内造成阀块报废，需要先清理螺纹缝隙内的锈蚀、杂质，涂抹润滑脂后再缓慢拧动。对于有密封要求的减压阀连接位置，每次拆装更换密封垫片时，都需要检查螺栓螺纹的完好情况，如果出现牙型变形、螺杆拉伸变细的情况，需要及时更换同规格螺栓，避免设备运行过程中螺栓断裂引发介质泄漏事故。
