2080规格工业铝挤压型材结构设计

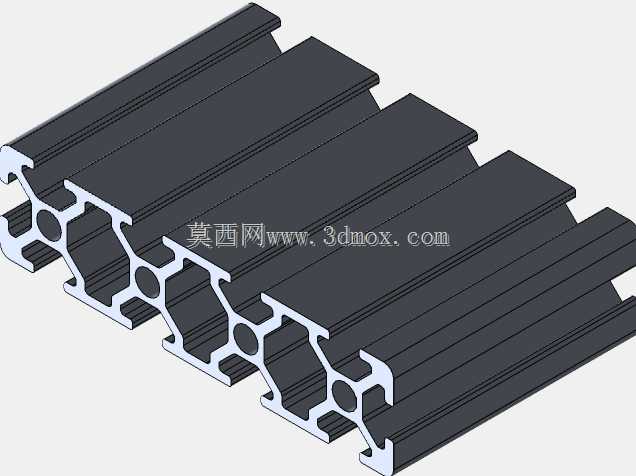

　　在非标自动化设备、流水线工作台、检测治具机架的搭建场景中，铝挤压型材一直是轻量化快装结构的首选基材，不同于传统焊接方管需要做表面除锈、喷漆、二次机加工的繁琐流程，挤压成型的工业铝型材依靠预设的槽道结构，可以直接配合T型螺栓、角件、端盖等配件完成快速装配，后期改造调整时也无需破坏基材，拆装重组的灵活性远高于焊接钢结构。这款2080规格的铝挤压型材，截面宽度为80mm、厚度为20mm，属于宽面薄型的铝型材品类，在实际选型中常被用作大跨度工作台的台面支撑梁、设备防护栏的横向横杆、或者输送线侧边的导轨安装基座，因为20mm的厚度可以让型材紧贴安装面布置，不会占用过多的垂直方向空间，而80mm的宽度又能提供足够的截面惯性矩，在同等米重下比4040等方型型材的单向抗弯表现更出色。从截面结构来看，这款型材采用了多腔室的中空设计，沿长度方向均匀布置了四个带圆弧过渡的支撑筋，筋位交汇处做了圆角处理来避免应力集中，挤压生产时也能让铝料的流动更均匀，减少成型后的截面变形问题；型材两侧对称布置了标准的工业铝型材槽口，槽口尺寸适配通用的T型螺栓头，可以直接滑入螺母来安装外置的钣金护板、传感器安装座、拖链支架等配件，不需要在型材上额外钻孔攻丝，大幅降低现场装配的工作量。

　　在设计这类挤压型材的三维模型时，首先要严格把控截面的尺寸公差，尤其是槽口的开口宽度、内腔的支撑筋厚度、以及型材整体的平面度要求，因为铝型材挤压成型后会有一定的冷却变形，建模时需要预留合理的矫直余量，同时要注意截面的壁厚均匀性，避免出现局部壁厚过薄导致挤压时出料速度不一致，产生型材弯曲、扭拧的缺陷。实际安装使用时，这款2080型材的两端可以配合专用的端盖做封边处理，既可以避免型材内腔进入灰尘杂物，也能让整体外观更整洁；如果需要做拼接加长，可以使用对应规格的型材连接件，插入型材两端的预置孔位后锁紧螺栓，就能实现两根型材的同轴对接，拼接后的直线度可以满足大部分工业场景的使用要求。

　　在做设备框架的受力校核时，要注意这款型材的受力方向，因为它的截面是长条形的，沿80mm宽度方向的抗弯模量远大于20mm厚度方向，所以布置支撑梁时要让型材的宽度方向对应主要受力方向，比如做台面支撑时要让80mm的面垂直于台面放置，这样可以获得更好的承重能力，如果方向装反，很容易出现梁体下挠变形的问题。另外，型材表面的阳极氧化层不仅能提升耐腐蚀能力，也能降低表面粗糙度，在安装滑动配件时可以减少摩擦阻力，比如在这款型材上安装直线导轨的话，只要保证型材安装面的直线度符合要求，导轨锁紧后就能获得不错的运行精度，不需要额外做大面积的铣面加工，这也是挤压铝型材在快装设备中被广泛应用的核心原因之一。

　　在三维建模过程中，这类长条形挤压件不需要做全长的实体建模，通常可以先绘制准确的截面草图，通过拉伸命令生成基础实体后，再对槽口、安装孔位等细节做特征处理，同时要注意型材的拔模角度，挤压型材的外表面一般不需要额外做拔模，但槽口内部的微小斜面要符合挤压模具的出模要求，避免出现倒扣结构导致无法正常生产。很多新手工程师在选型时容易忽略型材的米重和承重的对应关系，这款2080型材的米重适中，单根6米长度的型材在两端支撑的情况下，中间位置的承重可以满足大部分轻型工作台、小型设备机架的需求，如果需要更大的承重，可以通过增加支撑立柱、或者在型材槽内加装钢衬的方式来提升整体刚性，不需要更换更大规格的型材，兼顾了成本和结构性能。在做防护围栏设计时，这款型材因为厚度较薄，不会遮挡过多的操作视线，配合透明亚克力板或者铁丝网安装，可以在保证防护安全的前提下，让操作人员清晰观察设备内部的运行状态，同时型材的装配不需要焊接，现场安装时不会产生焊渣、烟尘，符合洁净车间的施工要求。
