3030欧标基础款工业铝型材结构

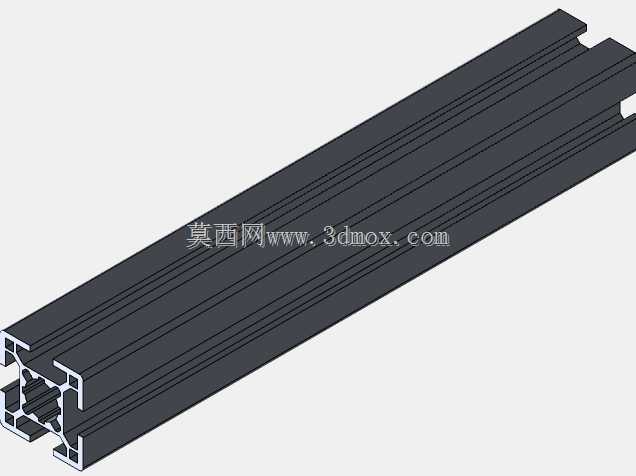

　　这款30系列基础款工业铝型材，是轻型设备框架搭建场景里的常用基础构件，日常在桌面型自动化测试工位、小型物料周转架、实验室仪器安装支架、电子产线旁的工具挂架这类载荷要求不高的结构场景中使用率极高。从截面设计来看，型材采用30mm×30mm的正方形外轮廓，四个端面均设置标准T型槽道，槽口尺寸适配行业通用的M6T型螺栓与方形螺母，不需要额外做焊接或者打孔攻丝作业，现场组装时只需要将预置螺母滑入槽道对应位置，配合角码、端盖、脚轮等标准配件就能快速完成框架拼接，后期如果需要调整工位布局、增减安装点位，只需要松开对应螺栓就能重新调整构件位置，相比传统方管焊接框架，拆装调整的灵活度提升非常明显，也不会产生焊接变形、焊疤打磨这类额外工序。

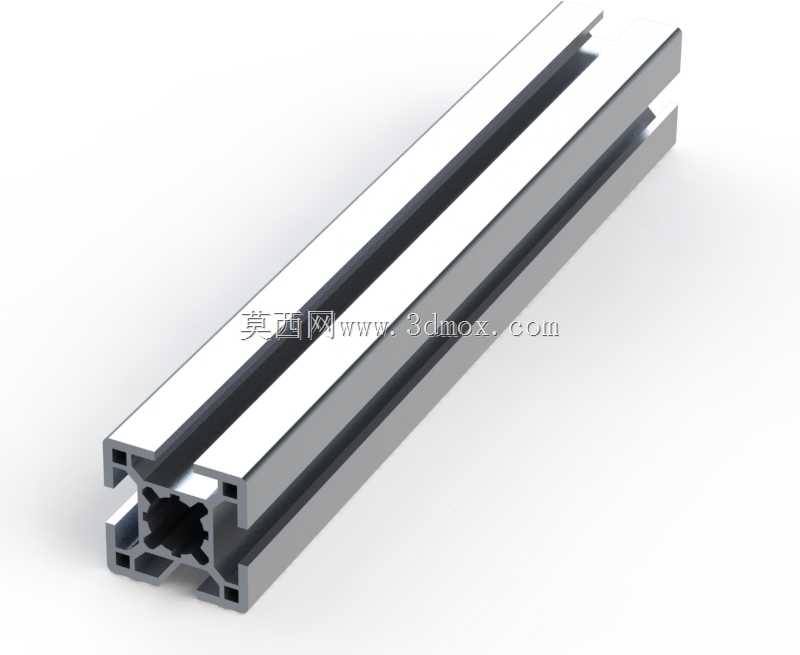

　　型材中心位置设计有梅花状的中空腔体结构，一方面是在保证截面抗弯、抗扭强度的前提下尽可能降低型材自身重量，减少整体框架的自重负载，另一方面中空腔体也可以用来走设备的气管、传感器信号线，将管线隐藏在型材内部，避免管线外露被剐蹭破损，也能让整体框架外观更整洁，不会出现管线杂乱排布的情况。从安装边界来说，这款型材的单根定尺长度常规可适配6米以内的裁切需求，裁切时可以根据实际框架尺寸做任意长度截断，截断后只需要对端面做简单去毛刺处理就能安装端盖或者连接配件；槽道的内部尺寸经过公差匹配，配套的T型螺母滑入后不会出现松旷晃动，锁紧后连接强度可以满足静态载荷下每米承载不超过80kg的使用需求，完全覆盖轻型框架的载荷要求。

　　在实际选型使用时，需要注意如果框架需要承受频繁的振动载荷，比如搭载小型振动送料机构的工位架，需要在连接位置额外加装直角加强角码，提升节点的连接刚性，避免长期振动导致螺栓松动；如果是用于有洁净要求的车间场景，可以在型材槽道内卡入专用的封条，将槽道完全封闭，避免槽道内部积灰，方便日常清洁擦拭。另外这款型材的表面做了阳极氧化处理，氧化膜厚度满足常规工业环境使用要求，在普通干燥车间环境下不会出现氧化锈蚀的情况，表面硬度也能满足日常使用中的轻微剐蹭不会留下明显划痕，不需要额外做表面喷涂处理。

　　在做三维建模调用这款型材时，可以直接基于截面轮廓做拉伸特征生成主体，再对槽道、中心腔体的细节做特征细化，建模时要注意预留连接配件的安装间隙，角码连接位置要预留出螺栓的操作空间，避免实际组装时出现工具无法伸入锁紧的问题；如果是做框架整体装配，可以将型材模型做成可配置的标准件，通过调整长度参数快速生成不同尺寸的型材构件，提升整体框架的建模效率。
