三角多孔连接摇杆支架结构设计

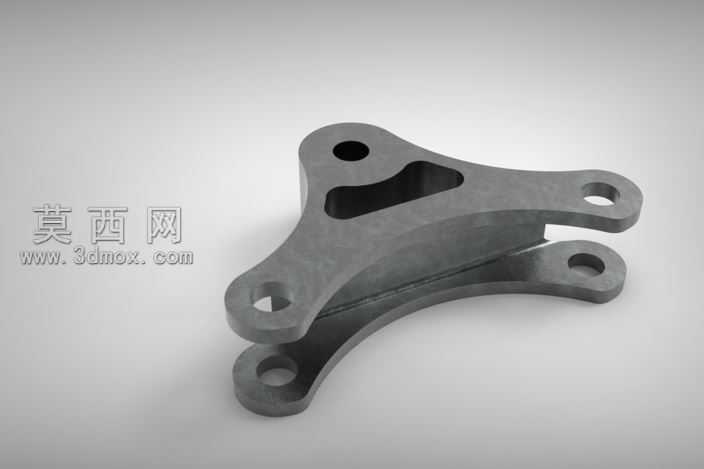

该摇杆支架采用三维参数化建模方式完成整体结构设计，建模过程中先以基准面绘制主体轮廓草图，通过拉伸命令生成基础实体，再对各安装孔位进行精准定位切除，保证孔位同轴度与位置公差符合机械装配要求。整体造型采用三角稳定结构布局，三个延伸臂分别设置圆形安装通孔，主体区域开设异形减重槽，在保证结构刚性的前提下有效降低零件自重，适配轻量化装配需求。材质设定选用哑光金属质感的合金钢材质，渲染阶段调整粗糙度、金属度参数，模拟真实机加工零件的表面质感，通过环境光遮蔽效果凸显结构的立体层次，边缘处做微小倒角处理，避免应力集中同时还原实际加工的工艺细节。结构设计上充分考虑受力传递路径，各臂体厚度均匀过渡，减重槽的轮廓走向与受力方向匹配，避免应力突变，安装孔位周边做局部加厚处理，提升连接部位的承压能力。建模过程中对各特征参数做关联约束，可根据实际装配需求快速调整孔距、臂长、厚度等尺寸，具备良好的参数化修改性，整体结构紧凑，适配多场景的机械连接、摇杆传动支撑需求，可直接用于装配验证、工程出图等后续设计环节。
