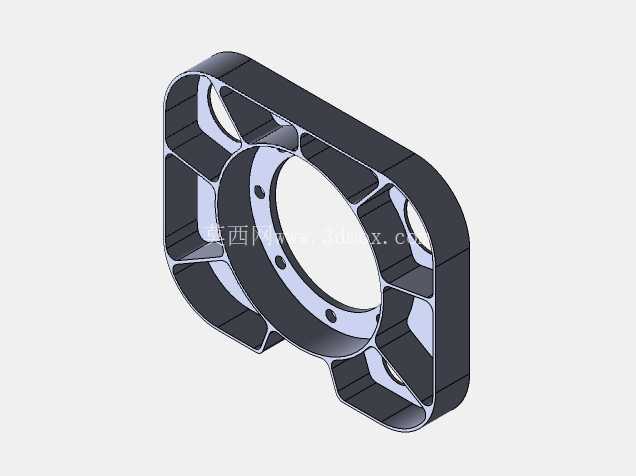

在工业视觉检测、安防监控布设、自动化产线视觉定位这类场景里,摄像机的安装固定精度直接决定了成像采集的稳定性,这类安装构件往往需要兼顾定位基准精度、多方向走线避让、安装适配性几个核心要求,本次设计的多孔连接法兰座,就是针对这类摄像机安装场景做的结构优化方案。从实际使用场景出发,这类构件首先要解决的是摄像机本体与安装支架、调节机构之间的刚性连接问题,常规的平板式安装座往往存在走线空间不足、安装孔位适配性差、局部刚度不足导致长期使用后出现形变偏移的问题,因此在结构设计阶段,首先围绕中心安装基准做了核心布局:中心设置大尺寸通孔,一方面作为摄像机镜头后端或者接线端的避让空间,避免安装时线缆被挤压弯折,另一方面也可以作为中心定位基准,和摄像机本体的定位凸台做配合,保证安装同轴度,减少装配时的调整工作量。

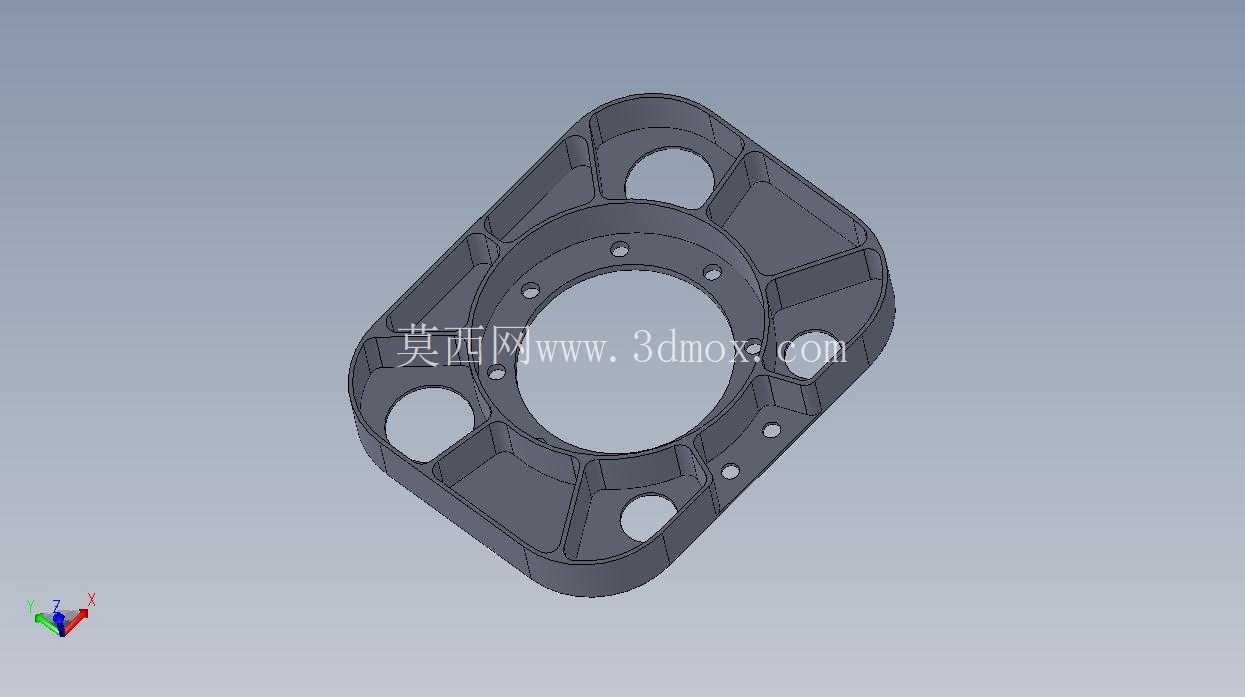

围绕中心基准孔,周向均匀布置了多个小尺寸螺纹安装孔,这些孔位的位置度公差控制在0.02mm以内,保证和摄像机本体的安装孔位完全匹配,装配时不需要额外扩孔或者调整,锁紧后不会出现偏载应力。考虑到实际安装时往往需要适配不同角度的支架、或者预留走线的侧方空间,在法兰座的四个角位分别设置了大尺寸的镂空圆孔,这些孔位一方面可以作为侧装时的固定孔使用,适配不同规格的安装螺栓,另一方面也可以作为线缆的侧出走线通道,当摄像机尾部线缆需要从侧面引出时,不需要额外在安装座上开孔,直接从角位的镂空孔穿出即可,同时这类均匀布置的镂空结构也能在保证整体刚度的前提下,有效降低构件的整体重量,减少安装支架的负载,尤其是在移动视觉检测场景里,构件重量的降低能减少运动过程中的惯性冲击,提升视觉采集的稳定性。
在结构刚度设计上,没有采用等厚度的平板结构,而是在法兰座的边缘设置了一圈加强筋结构,筋位沿着安装孔的受力方向布置,从中心安装环一直延伸到四个角的安装位,把每个安装点的受力通过筋位传导到整个构件上,避免单个安装孔受力过大出现局部开裂或者形变,同时筋位的高度经过反复校核,既不会因为过高导致构件整体厚度增加占用过多安装空间,也不会因为过低达不到刚度提升的效果,经过仿真验证,在承受50N的侧向冲击载荷时,构件的最大形变量不超过0.01mm,完全满足摄像机安装的精度要求,不会因为形变导致光轴偏移影响成像效果。在安装边界的设计上,法兰座的整体外轮廓采用了带圆角的类方形结构,四个角做了圆弧过渡,避免安装时尖锐边角划伤操作人员或者损坏线缆,外轮廓的尺寸经过适配,刚好可以匹配市面上主流的工业摄像机、安防枪机的安装尺寸,不需要额外做转接件就可以直接安装,同时底部的安装面做了平面度处理,平面度公差控制在0.015mm以内,保证和安装支架贴合时不会出现间隙,锁紧后不会出现松动偏移。考虑到这类构件大多采用铸造工艺做毛坯生产,再通过机加工保证安装孔位和基准面的精度,在设计时所有的转角位置都做了铸造圆角处理,避免铸造时出现应力集中导致的毛坯开裂,同时机加工的余量控制在1.5-2mm之间,既不会因为余量过大增加机加工的工作量,也不会因为余量过小导致毛坯铸造误差影响最终的加工精度。在实际装配场景中,这类法兰座既可以正面安装,将摄像机固定在法兰座的正面,背部连接固定支架,也可以反向安装,将法兰座作为中间转接件,连接不同规格的安装支架和摄像机,角位的镂空孔还可以作为调节时的观察孔,方便装配人员观察内部的线缆连接情况,或者穿过工具锁紧内部的固定螺栓。
针对Solidcam仿真加工的需求,这个模型的所有特征都做了参数化处理,每个孔位的尺寸、筋位的厚度、整体的厚度参数都可以根据实际使用的摄像机型号做快速调整,不需要重新绘制整体结构,只需要修改对应参数就可以生成适配不同型号的安装座结构,在加工仿真时,模型的所有特征都具备完整的工艺倒角和圆角,不会出现加工特征缺失导致的仿真报错,能够直接导入编程软件生成加工刀路,验证加工工艺的合理性,提前预判加工过程中可能出现的撞刀、过切问题,减少实际加工时的试错成本。从长期使用的角度考虑,这种带加强筋和镂空结构的法兰座,相比实心平板结构,散热性能也更好,当摄像机长时间工作产生热量时,镂空结构可以增加空气流通的空间,带走部分热量,避免安装位置热量堆积影响摄像机的工作稳定性,同时均匀的受力结构也能保证在高低温环境下,构件的热形变更加均匀,不会因为局部热胀冷缩导致安装基准偏移,保证摄像机的光轴位置始终处于设计要求的范围内,减少后期维护调整的工作量。
