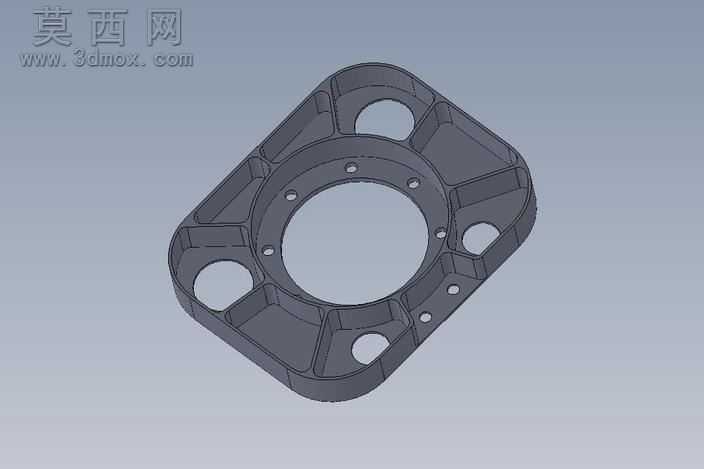

方形法兰式凸轮分配安装基座结构

该作品为凸轮分配机构的安装基座零件，采用三维参数化建模方式完成整体结构设计，建模过程中优先遵循机械加工工艺合理性与装配适配性原则，先绘制主体方形外轮廓的基准草图，通过拉伸凸台命令生成基座的主体基体，再对中心区域进行切除拉伸加工出圆形凸轮安装通孔，围绕中心安装孔均匀布置多组小型螺栓过孔，用于实现凸轮组件与基座的精准定位与紧固连接。基座四个边角区域设计有向外延伸的带孔安装耳，每个安装耳上开设圆形通孔，用于将整个基座固定在设备机架之上，同时在主体结构上设计多组三角形加强筋结构，沿基座径向均匀分布，在不额外增加零件整体厚度与重量的前提下，大幅提升基座的结构刚性与抗形变能力，避免凸轮机构高速运行过程中基座出现共振或结构变形。建模过程中对所有棱边进行了圆角过渡处理，既消除了应力集中隐患，也符合实际机械加工的工艺要求，避免锐边带来的装配划伤风险。零件整体采用哑光金属材质渲染，还原了铝合金机加工零件的真实质感，表面无额外纹理装饰，突出机械零件的规整结构特征。该模型的结构设计完全服务于Solidcam加工模拟需求，建模时严格控制各特征的尺寸精度，所有孔位的位置度、安装面的平面度都按照实际加工公差要求进行参数约束，确保后续生成的加工模拟路径能够完全匹配真实加工流程，可直接用于验证该基座的铣削、钻孔等加工工序的走刀合理性，排查加工过程中可能出现的撞刀、过切等问题，为实际零件的生产加工提供可靠的三维模型依据。
