三英尺条形水平尺工业级测量工具结构

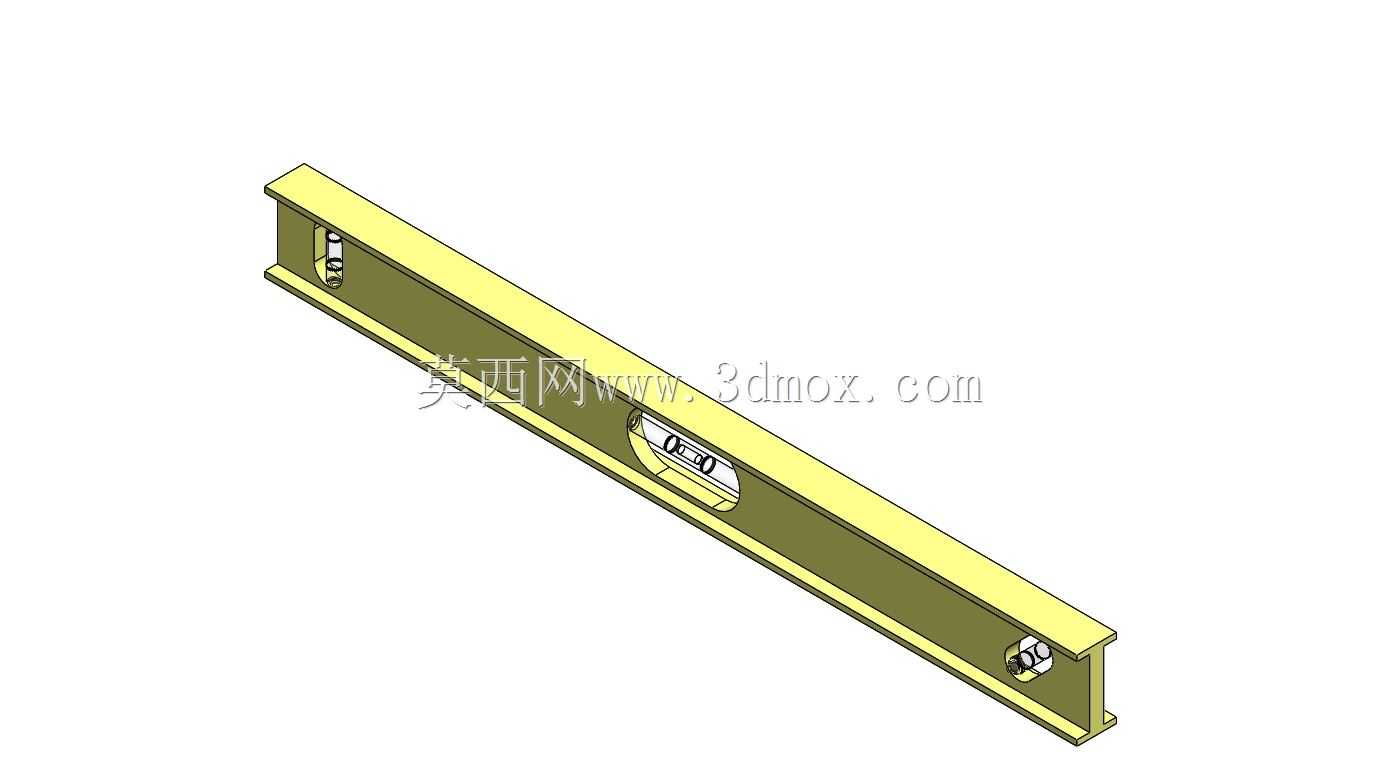

　　这款三英尺长度的条形水平尺，是现场安装、构件找平作业中极为常用的手动测量器具，在建筑装饰施工、设备安装调试、五金构件装配、木工加工作业等场景中都有极高的出镜率，核心作用是快速判定被测面的水平度偏差，为作业人员提供直观的水平基准参考，避免因安装面倾斜带来的装配误差、设备运行故障或是装饰面观感缺陷。从结构设计来看，整体采用工字型截面的长条式主体结构，这种截面选型是兼顾结构刚性与整体重量的最优解——工字型截面的惯性矩分布更合理，在同等材料用量下，抗弯曲变形能力远优于矩形实心或是平板式结构，能避免尺身自身挠曲带来的测量误差，同时中空的结构也能有效控制整体重量，方便作业人员单手持握移动、长时间贴靠被测面测量，不会因为尺身过重导致贴靠时移位，或是增加长时间作业的疲劳感。

　　尺身的长度设定为三英尺，也就是约914毫米的有效测量跨度，这个长度规格适配绝大多数现场找平的作业需求：在室内装饰作业中，可用于墙面瓷砖铺贴的水平度校验、门窗框安装的基准找正、吊顶龙骨调平；在设备安装场景中，可用于小型机台底座的水平粗调、输送线支架的安装找正、工装夹具定位面的水平度快速检测，相比短尺寸水平尺，更长的测量跨度能减少分段测量带来的累积误差，更适合大尺寸平面的整体水平度判定，同时又不会像一米以上的长尺那样受空间限制，在狭窄的设备间隙、柜体内部等场景也能灵活使用。

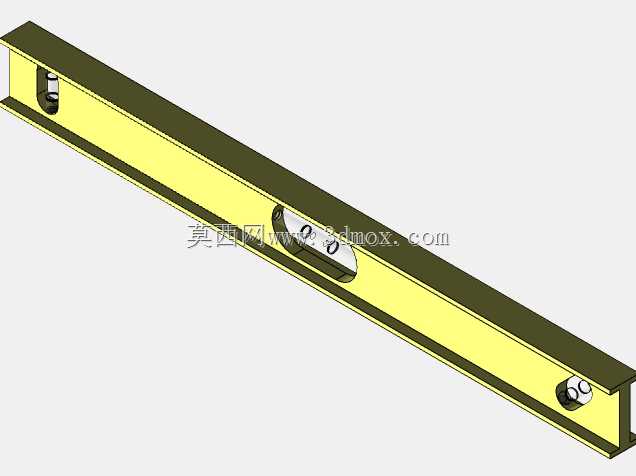

　　尺身上集成了多组水准泡组件，除了核心的水平向水准泡之外，在尺身端部还设置了垂直向的水准泡，可同时满足垂直面的垂直度测量需求，不需要额外更换测量工具，单把工具就能完成水平、垂直两个维度的安装校验，适配更多作业场景。水准泡的安装位置做了内嵌式设计，将水准泡组件嵌入尺身的凹槽内，避免作业过程中磕碰、摩擦损坏水准泡的透明外罩，保证刻度线与气泡的观察清晰度，同时内嵌结构也能让水准泡的基准面与尺身测量面的平行度更易保证，减少装配带来的系统误差。尺身的两个测量面都做了平面度处理，保证与被测面贴合时没有缝隙，不会因为接触面翘曲导致测量结果失准，端部的结构做了防撞设计，避免尺身不慎掉落时端部变形，影响整体的直线度与测量精度。

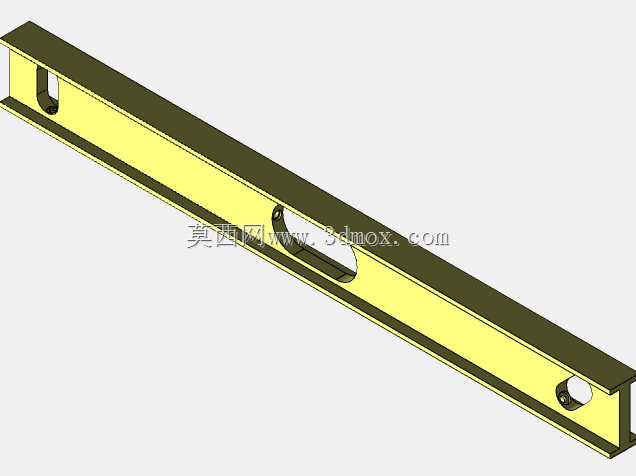

　　从建模逻辑来看，这个结构模型还原了水平尺的核心结构特征，虽然是简化的概念模型，但准确呈现了工字型尺身的截面形态、水准泡的安装位置、整体的长宽比例关系，可作为场景搭建的配套构件，用于施工场景模拟、工具库模型装配、安装作业演示动画的素材使用，也能为后续细化水平尺的详细结构提供基础的尺寸参考与外形基准。在实际工程应用中，这类条形水平尺属于粗找平类的测量工具，精度等级满足绝大多数现场安装作业的需求，相比电子水平仪，它不需要供电，结构简单可靠，抗恶劣环境能力强，在粉尘大、湿度高的施工现场也能稳定使用，不会因为环境因素出现读数故障，是一线作业人员随身配备的基础测量工具。设计这类工具的三维模型时，首先要保证尺身测量面的平面度、两个测量面的平行度符合实际产品的形位公差要求，其次要保证水准泡的安装基准与测量面的平行关系，还原实际产品的功能逻辑，同时要控制模型的细节复杂度，作为配套场景构件使用时，不会占用过多的渲染资源，同时又能准确识别出工具的形态特征。
