建筑用20吨单梁桥式天车起重设备

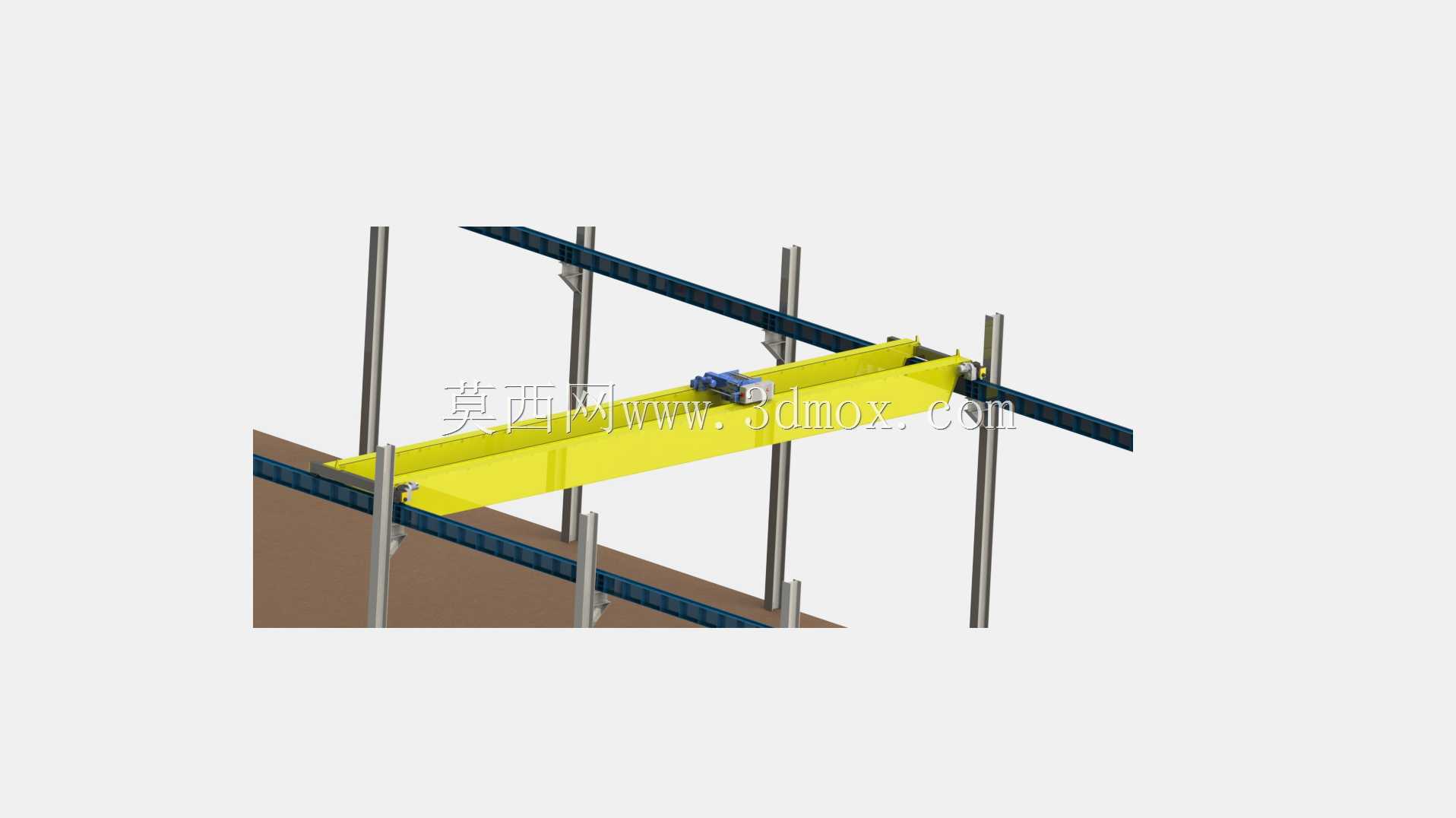

　　这套起重设备主要面向建筑内部的重型物料垂直与水平转运场景，适配厂房内部固定跨距的吊装作业需求，可承担20吨额定载荷的构件、设备、建材的移位、吊装、就位作业，常见于工业厂房建设阶段的设备安装环节、生产厂区的重型工件周转工位，以及仓储库区的重型货物堆垛作业。从结构设计来看，整套设备采用单梁承载结构，主梁为箱型截面设计，这种截面形式在保证抗弯抗扭刚度的前提下，尽可能降低了主梁自重，减少了运行过程中对轨道与支撑立柱的载荷冲击。主梁两端通过端梁结构卡装在两侧的行走轨道上，轨道采用标准起重钢轨铺设，固定在两侧的支撑立柱牛腿结构上，立柱间距对应设备的额定跨距，安装时需要保证两侧轨道的平行度公差在千分比范围内，避免行走过程中出现卡滞、啃轨的问题。

　　行走机构分为两部分，一部分是主梁整体沿厂房纵向轨道的大车行走机构，另一部分是电动葫芦沿主梁长度方向的小车行走机构，两个方向的行走配合吊钩的垂直起升动作，可覆盖整个跨距范围内的矩形作业区域，不存在作业死角。设计过程中首先根据额定起重量核算主梁的截面参数，通过有限元分析校核主梁在满载工况下的最大挠度，确保挠度值控制在国标允许的跨度千分之一范围内，避免起升过程中主梁出现过大下挠影响运行平稳性，同时还要校核主梁的疲劳强度，满足长期频繁起吊作业的使用寿命要求。端梁部分的行走轮采用铸钢材质，轮缘做了淬火处理，提升耐磨性能，每个端梁配置双轮组结构，均匀传递主梁载荷到轨道上，避免局部应力集中造成轨道变形。

　　电动葫芦选用标准的钢丝绳式起重葫芦，自带制动机构与过载保护功能，起升高度适配厂房的层高设计，可满足从地面到屋面下方的全行程起升需求，葫芦的行走轮与主梁下翼缘的配合间隙经过精准调整，保证行走过程中无明显晃动，起吊重物时不会出现滑车问题。安装边界方面，设备的整体高度需要匹配厂房的净空高度，预留出吊钩最高位到屋面结构的安全距离，两侧轨道的安装高度保持一致，立柱的承载能力需要满足设备自重加满载起重量的总载荷要求，同时还要考虑大车行走的制动距离，在轨道两端设置限位挡块与缓冲装置，避免设备运行超出轨道行程。

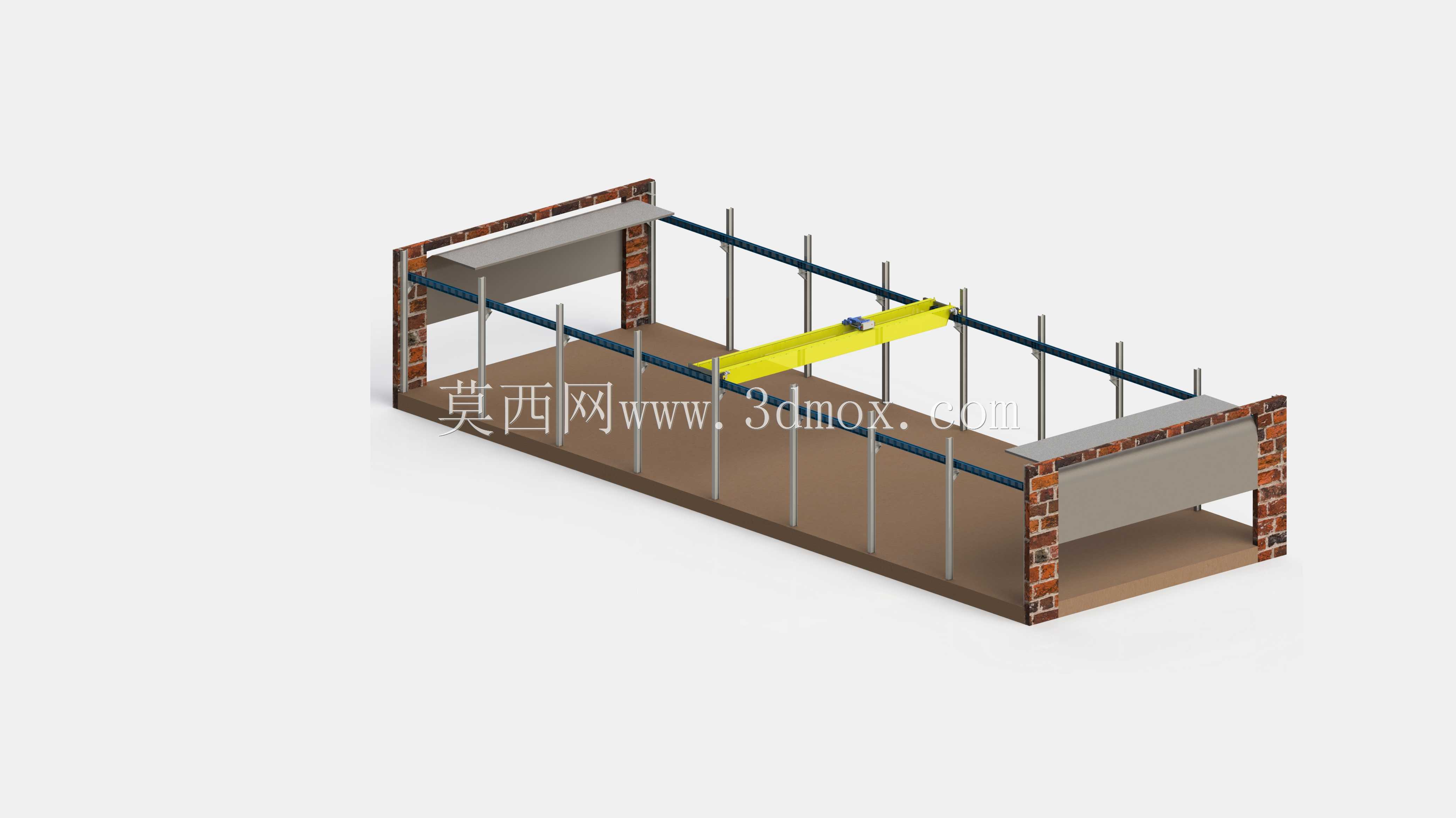

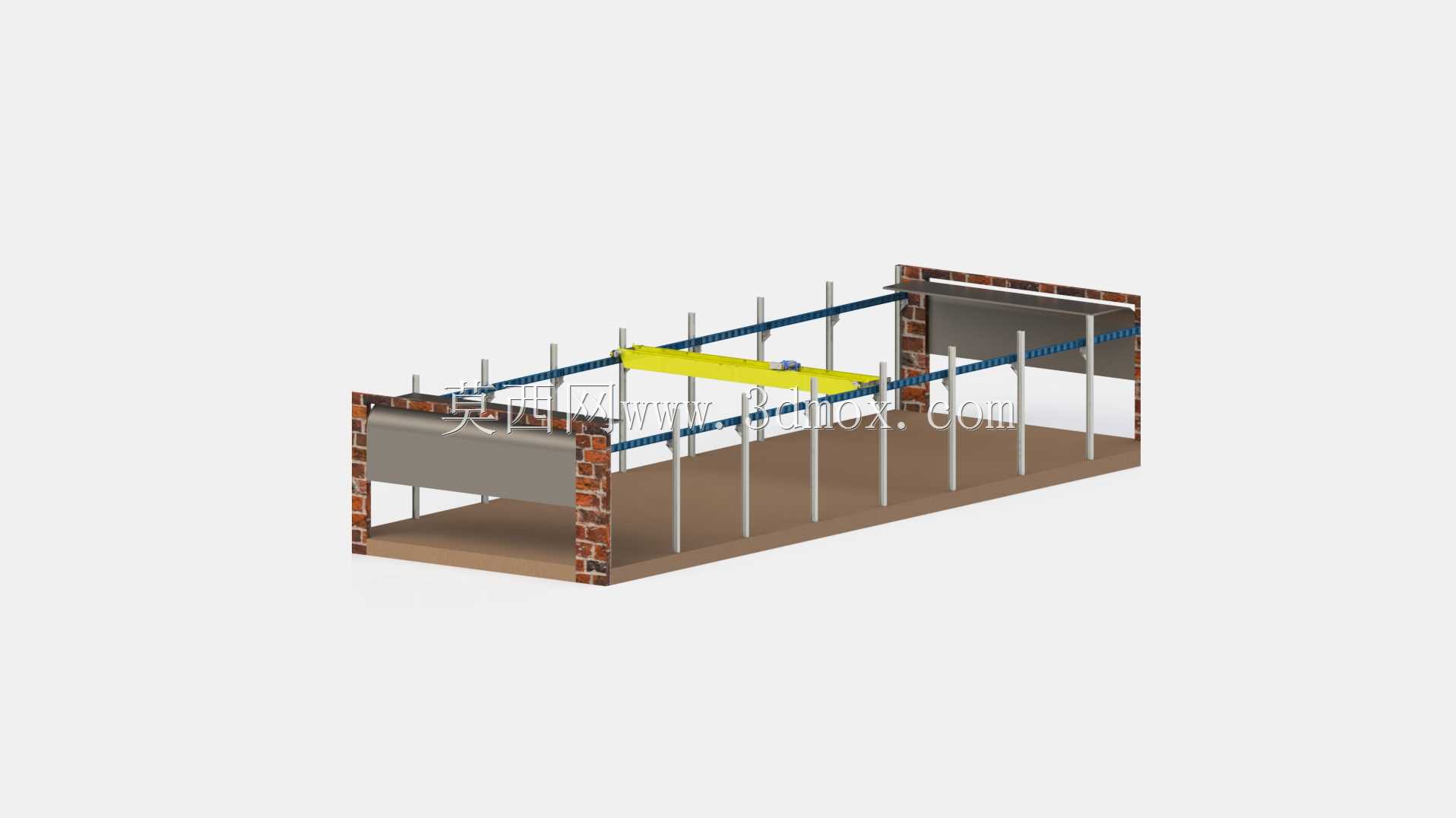

　　在实际使用场景中，这类天车相比移动式起重机，不需要占用地面作业空间，不会干扰地面的人员通行与其他工序作业，作业效率更高，长期使用成本更低，尤其适合固定作业区域内的频繁重型吊装作业。设计建模过程中，对各个部件的装配配合关系做了精准还原，包括轨道与立柱的连接节点、主梁与端梁的螺栓连接结构、电动葫芦与主梁的配合结构、行走轮与轨道的接触关系都做了1:1的建模还原，可直接用于结构校核、安装模拟以及作业工况的仿真分析，帮助设计人员提前排查安装干涉、运行干涉等问题，减少现场安装调试的返工量。针对建筑内部的使用场景，这套设备的运行速度做了适配调整，大车与小车的行走速度控制在合理区间，避免速度过快造成重物摆动过大，提升作业过程的平稳性与安全性，同时主梁的表面采用醒目的警示涂装，方便现场人员识别设备位置，规避作业碰撞风险。
