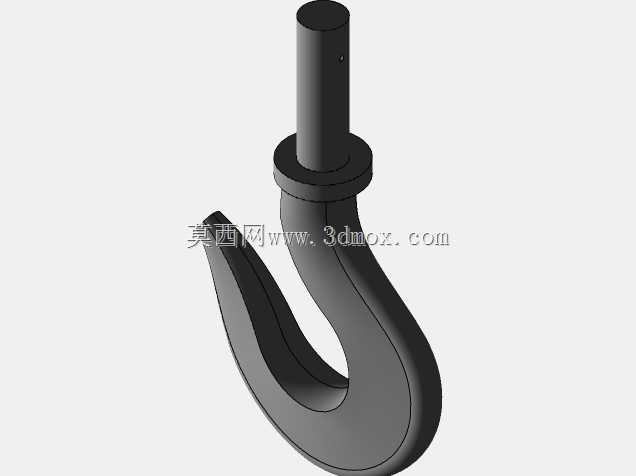

起重作业用直柄弯钩式吊钩结构

　　该吊钩结构主要应用于轻小型起重设备、车间行吊配套吊具、手动葫芦挂载端等作业场景，作为起重作业里直接承接吊重载荷的末端受力构件，承担载荷传递、吊点挂载的核心作用，可配合卸扣、吊装带、钢丝绳索具完成各类成件货物、工装构件、加工坯料的吊运转移作业，适配机械加工车间、仓储货场、设备安装现场等多种需要垂直起吊作业的工况。从功能特性来看，该吊钩采用直柄安装端加曲线钩体的结构形式，直柄段设计为等直径圆柱结构，可直接插入起重葫芦的吊钩安装座、动滑轮组的挂载孔位内，通过柄部预留的径向销孔穿入圆柱销完成轴向定位，避免作业过程中吊钩从安装座内脱出，安装边界适配常规0.5t-2t级轻小型起重设备的挂载孔尺寸，安装时无需额外加工定制转接件，可直接替换同规格的现有磨损吊钩。

　　钩体部分采用大曲率平滑过渡曲线设计，钩尖位置做了内收防脱弧度，可降低吊装带、钢丝绳从钩口意外滑出的风险，钩身截面从柄部衔接位置到钩尖位置做了渐变过渡处理，在保证钩身抗弯、抗扭强度的前提下尽可能减少冗余材料，降低吊钩自身重量，减少起重设备的无效载荷消耗。设计过程中首先明确了末端吊具的受力边界，针对起重作业中常见的斜拉、载荷偏移等非理想受力工况，对钩身的危险截面做了应力校核，钩身与直柄衔接的位置做了圆弧过渡加厚处理，避免直角衔接带来的应力集中问题，防止长期交变载荷作用下该位置出现疲劳裂纹。

　　直柄段的长度设计充分考虑了安装座的配合深度，预留了足够的销孔安装余量，销孔位置距离直柄端面的距离满足销轴剪切强度的计算要求，避免销轴受剪时直柄端部出现开裂。钩体的内弧曲率半径适配常规吊装带、钢丝绳的直径范围，不会因为弧度过小导致索具出现过度弯折损伤索具内部纤维或钢丝结构，也不会因为弧度过大导致索具挂载后出现滑动偏移，保证吊重的重心始终处于吊钩的中心轴线上，减少起吊过程中重物晃动的幅度。从实际使用角度出发，该吊钩的钩尖位置没有额外设计防脱卡舌的安装位，可根据实际作业需求加装弹簧式防脱卡，进一步提升吊装作业的安全性，适配不同场景的安全规范要求。

　　钩身的外表面做了平滑圆弧处理，没有尖锐棱角，避免挂载索具时刮伤索具的防护层，也能减少作业过程中吊钩磕碰操作人员的伤害风险。直柄与安装座的配合采用间隙配合设计，保证吊钩可在安装座内自由转动，适配起吊过程中重物转动调整姿态的需求，避免索具随重物转动时出现扭结问题，延长索具的使用寿命。在建模过程中，对钩体的曲面过渡做了连续曲率处理，保证曲面衔接位置没有折线棱边，后续如果做有限元应力分析，可直接导入模型划分网格，不会因为曲面不连续出现网格畸变问题，方便设计人员对吊钩的受力状态做进一步仿真验证，也可直接用于后续的加工工艺编制，适配模锻、数控加工等多种加工方式的模型需求。
