带滑轮组结构的起重吊装吊钩组件

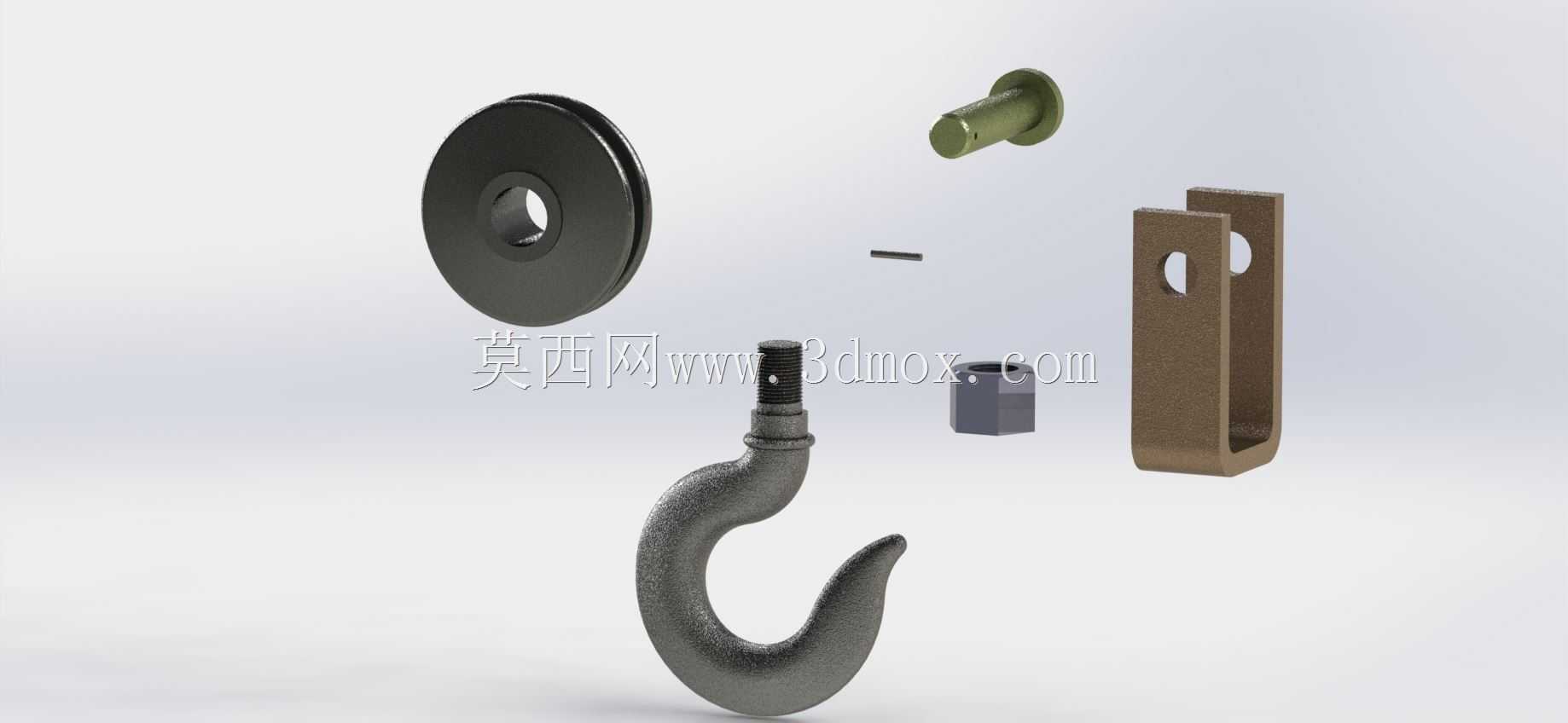

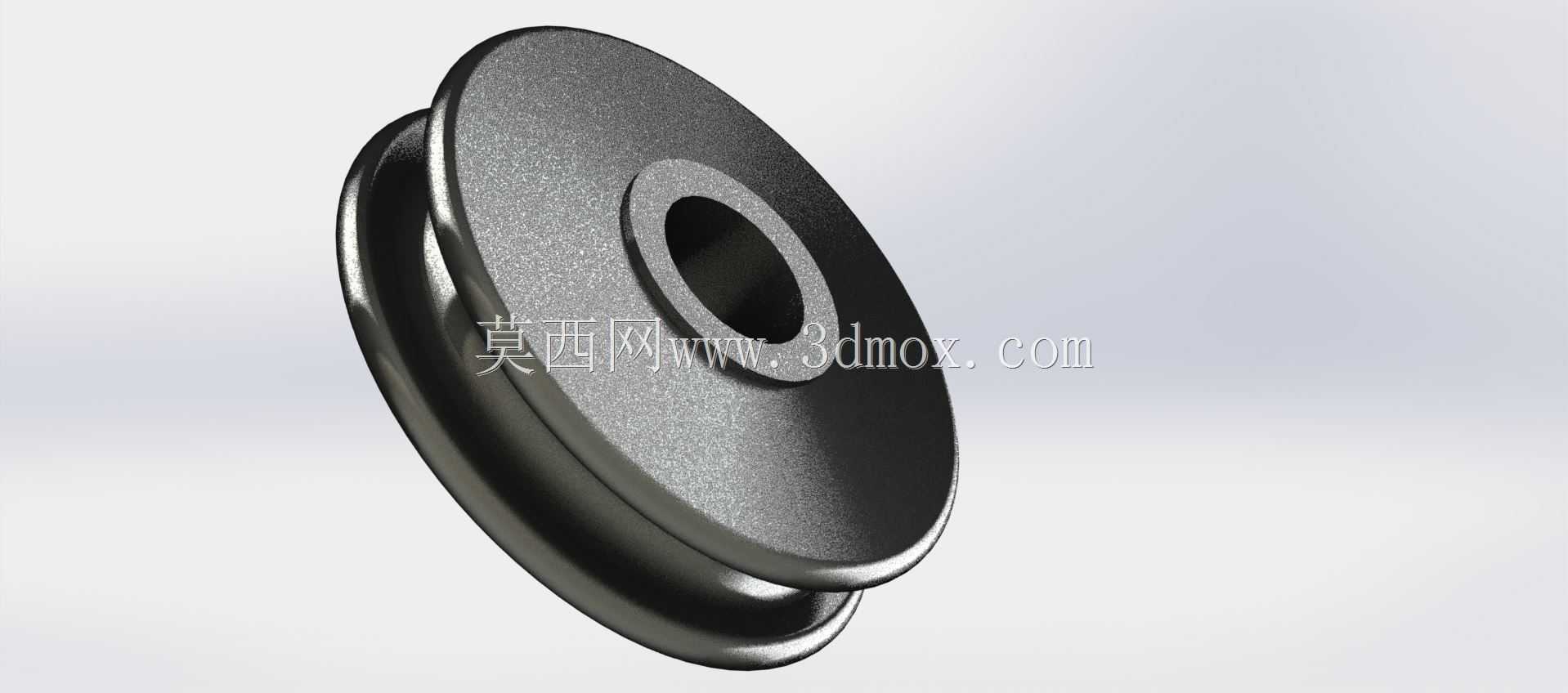

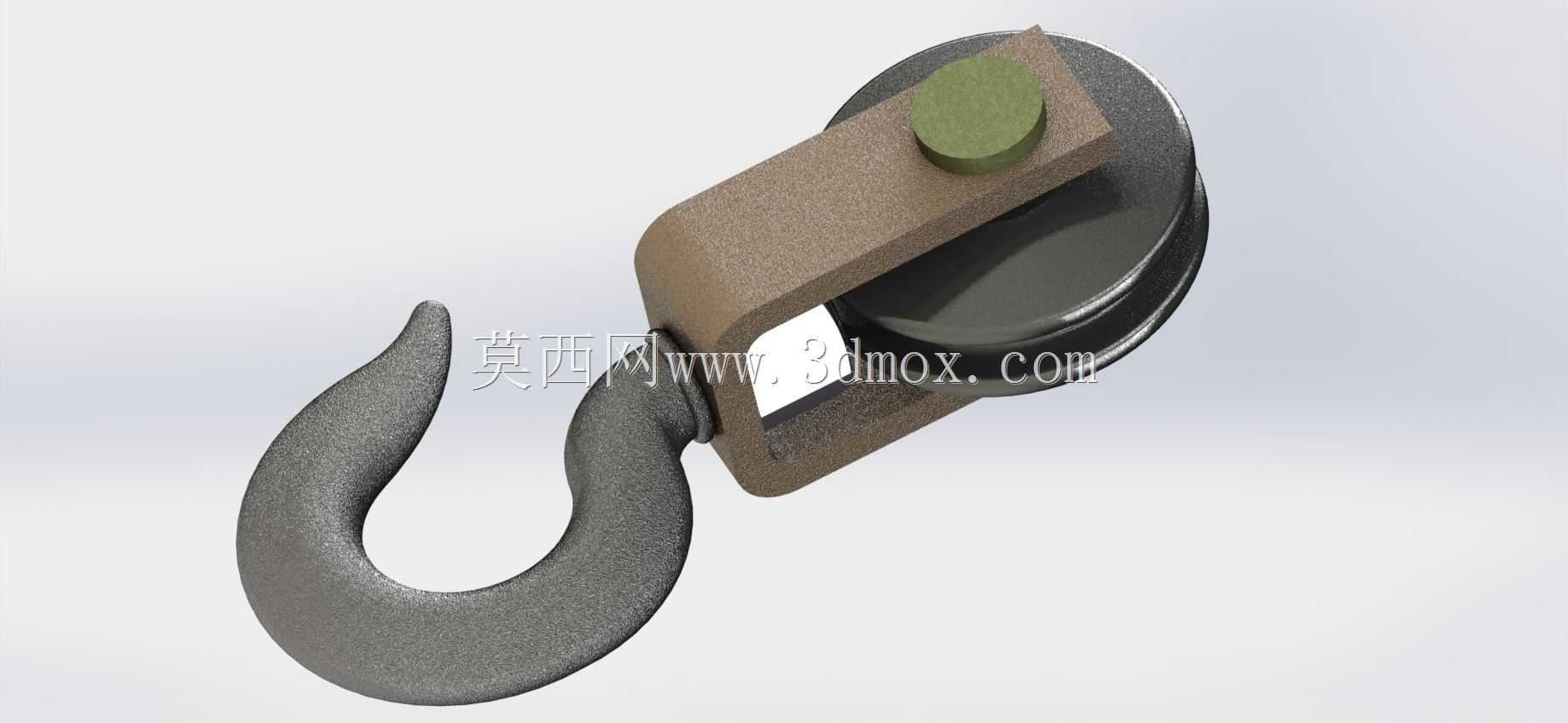

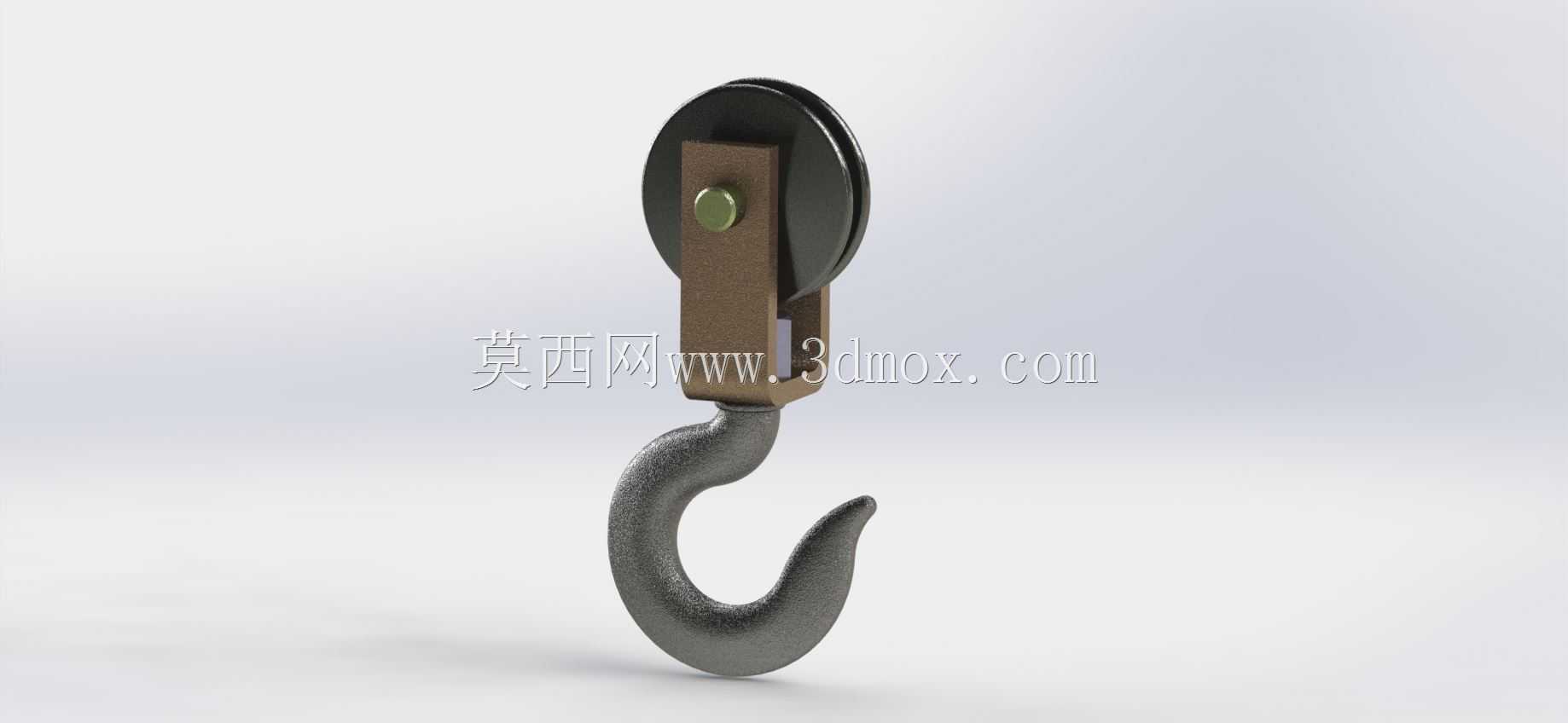

　　在车间重型工件转运、港口散货装卸、基建现场钢筋模板吊装这类常规起重作业场景里，吊钩组件是直接承接吊重载荷、连接起升钢丝绳与被吊物的核心受力部件，这套带滑轮的吊钩结构，没有集成复杂的电动旋转或防摆阻尼模块，属于中小吨位起重设备常用的简易型吊具配置，适配8吨及以下额定起重量的桥式起重机、汽车吊或者小型龙门吊的起升机构末端。从结构拆分来看，整套组件包含滑轮片、滑轮轴、U型吊板、钩头、钩头固定销、防脱挡片几个核心零件，滑轮采用单轮缘轧制滑轮结构，绳槽半径按照常用的6*19W钢丝绳直径匹配设计，绳槽表面粗糙度控制在Ra6.3以内，减少钢丝绳在起升、变幅过程中的磨损，滑轮中心镶嵌铜基含油衬套，不需要额外配置集中润滑管路，日常维护只需要定期在注油孔补充锂基脂即可，适配户外无固定维保点的临时吊装场景。

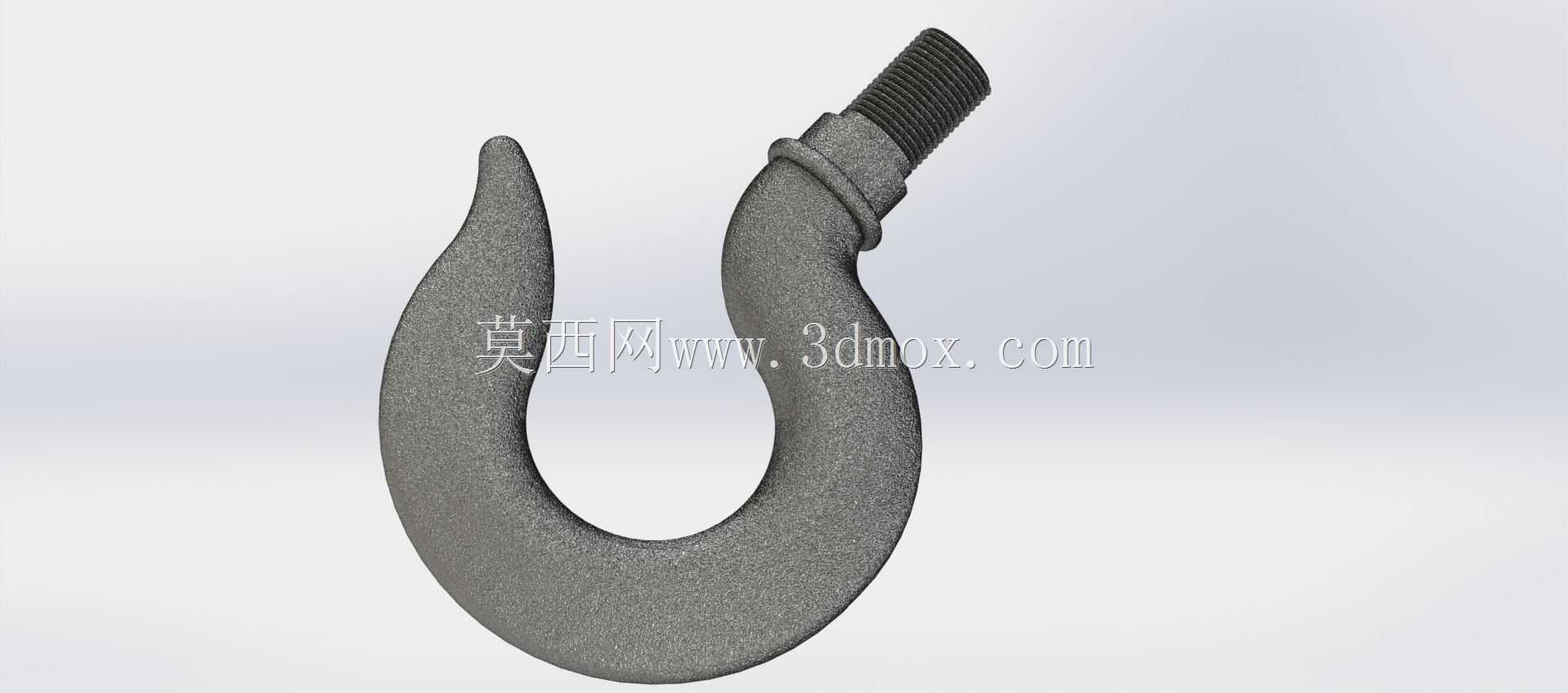

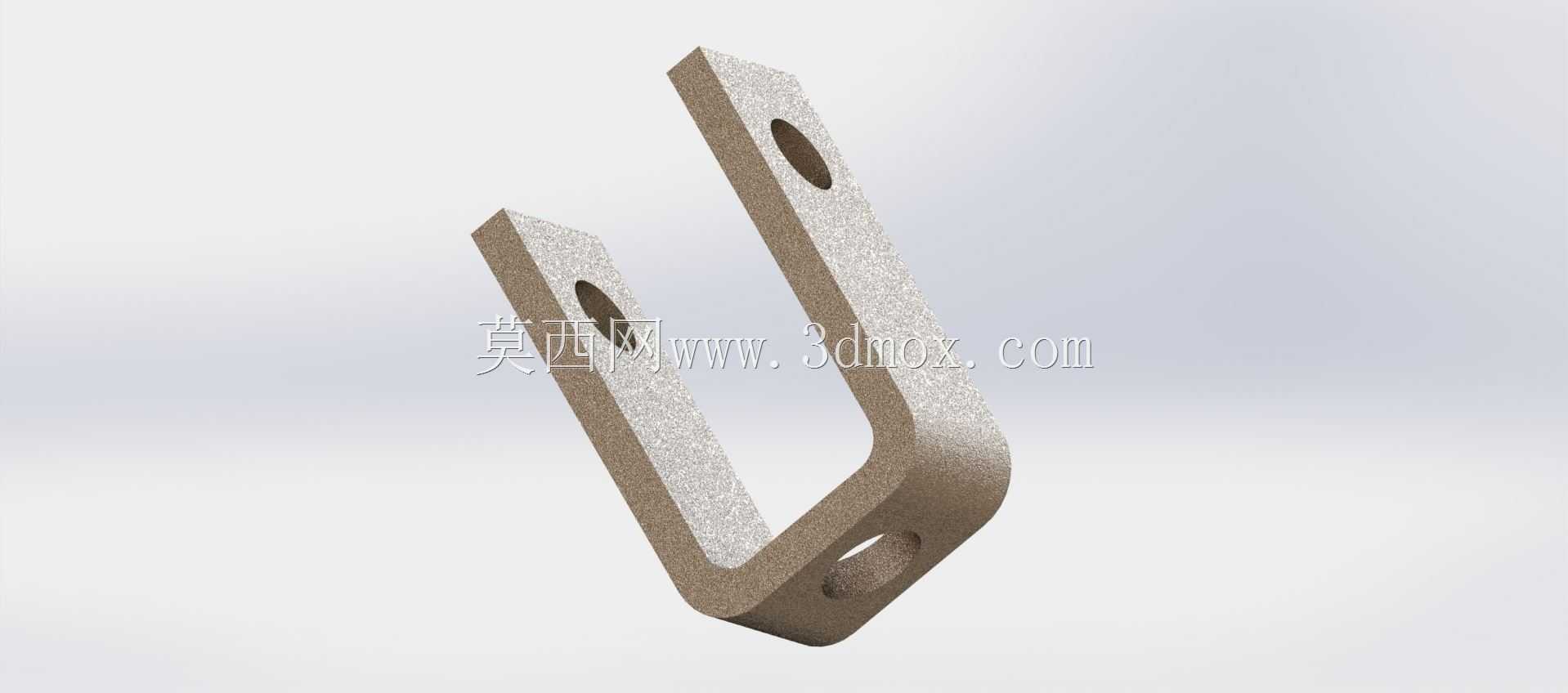

　　U型吊板作为连接滑轮与钩头的承载结构件，采用Q355B钢板整体切割成型，两侧板平行度公差控制在0.2mm以内，避免滑轮转动时出现卡滞、侧板偏磨的问题，吊板上端开有与滑轮轴配合的通孔，孔位做倒角处理消除装配应力集中，下端开有钩头销安装孔，孔位同轴度公差不低于IT7级，保证钩头可以绕销轴灵活转动，适配不同角度的吊点挂载需求。钩头部分采用模锻成型工艺，钩身截面为梯形，从钩尖到钩颈位置截面逐步加大，符合起吊时的应力分布规律，钩颈位置加工有外螺纹，与钩头横梁的内螺纹配合锁紧，再穿入开口销防止螺纹回转松脱，钩尖位置预留了防脱卡板的安装位，避免吊装过程中吊索从钩口滑脱。

　　设计这套结构的时候，首先要核算的是各部件的受力边界：滑轮轴按照简支梁受集中载荷的模型做弯曲强度校核，安全系数取不低于5倍额定载荷，U型吊板的孔位拉伸强度、剪切强度都要按照最恶劣的斜吊45度工况做校核，钩头部分要单独做1.5倍额定载荷的静载变形验算，保证卸载后钩口变形量不超过0.25mm，符合起重吊具的安全规范要求。安装边界上，这套吊钩组件的上部滑轮直接嵌入起升机构的钢丝绳绕绳系统，不需要额外改造原有起重机的小车架结构，滑轮两侧的挡板间隙比钢丝绳直径大3mm，既可以防止跳绳，又不会在钢丝绳偏角过大时出现硬摩擦，钩头的转动范围是360度水平回转，垂直方向的摆动角度不超过30度，适配常规的吊索挂载角度要求，整套组件的总高度控制在常规同吨位吊钩的尺寸范围内，不会额外占用过多起升高度空间，适合厂房净空高度有限的室内吊装场景。

　　实际使用中，这套结构的优势在于零件通用性强，所有销轴、衬套都是标准件，出现磨损后可以快速更换，不需要整体报废吊钩总成，单滑轮的结构绕绳简单，穿绳作业耗时比双滑轮组吊钩减少40%左右，适合频繁更换吊具的中小吨位作业场景，需要注意的是使用前要检查滑轮转动是否灵活、钩头防脱卡板是否完好，销轴的开口销是否锁止到位，避免带隐患作业。
