带锁紧结构多槽V型皮带轮工程设计

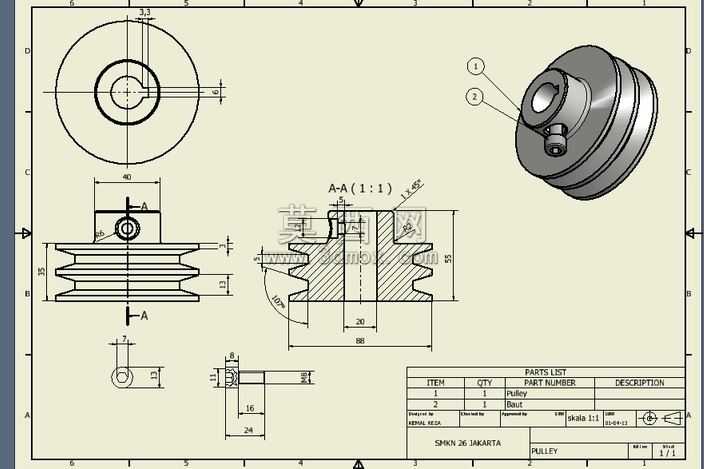

本作品为带锁紧定位结构的多槽V型皮带轮三维设计成果，建模阶段严格遵循机械传动设计规范，先以回转体特征为基础完成轮体主体结构搭建，精准绘制多道V型带槽的截面轮廓，通过旋转切除命令生成符合传动标准的槽型结构，保证槽角、槽深、槽间距等参数完全匹配常规V带的啮合尺寸要求。轮体中心的轴孔设计采用基孔制公差标准，适配标准直径的传动轴，轴孔一侧额外设计了径向锁紧螺孔结构，配套紧定螺钉实现轮体与传动轴的周向与轴向双重固定，避免传动过程中出现打滑、窜动的问题。轮体的辐板部分做了等厚轻量化设计，在保证整体结构强度、满足传动扭矩承载要求的前提下，尽可能减少轮体自身重量，降低转动惯量对传动系统动态响应的影响。工程图绘制阶段完整输出了主视图、侧视图、A-A全剖视图等多视角投影视图，清晰标注了各部分关键尺寸、形位公差与表面粗糙度要求，同时附带三维轴测渲染视图直观展示成品的整体外观与结构细节。材质配置上预设了铸铁材质的外观属性，还原了工业皮带轮常用的灰铸铁材质表面质感，渲染效果贴近实际工业零件的真实视觉表现。设计过程中充分考虑了零件的加工工艺性，所有倒角、圆角、退刀结构均符合常规机加工的工艺要求，无需特殊定制工装即可完成车削、钻孔、攻丝等全部加工工序，可直接用于小批量生产或教学演示场景，也可作为传动系统设计的标准件直接导入装配体使用。
