双工位直线滑台驱动模组结构设计

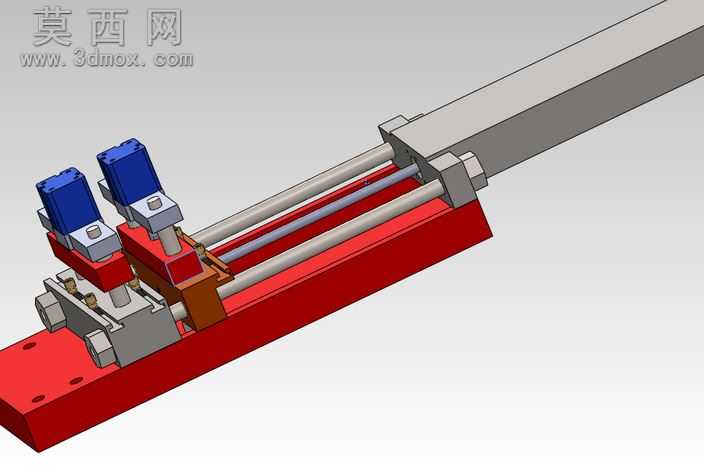

本作品为双工位直线滑台驱动模组的三维建模设计，整体采用卧式长条形布局，以红色阳极氧化质感的安装基座作为承载主体，基座上预留多组标准安装孔位，可直接适配各类工业设备的台面安装需求。建模过程中首先完成基座的基准特征搭建，通过拉伸、切除命令完成安装孔、导轨定位槽的细节刻画，确保各安装位的形位公差符合机械装配标准。传动部分采用双平行光轴导轨作为导向支撑，搭配两组独立的滑动载台，每一组载台上方搭载蓝色方形驱动元件，载台与导轨之间设计有适配的滑动衬套结构，建模时对衬套与导轨的配合间隙做了合理预留，还原真实装配的公差要求。两组载台之间通过棕色的传动连接块实现联动或独立动作的结构预留，连接块与载台的装配面设计有定位销孔与螺丝锁紧位，保证传动过程中的结构刚性。渲染阶段针对不同部件赋予差异化材质：基座采用磨砂红色金属漆材质，还原工业铝型材阳极氧化后的哑光质感；导轨采用抛光轴承钢材质，添加细微的金属反光与磨损纹理，提升真实感；驱动元件外壳采用深蓝色工程塑料材质，表面添加细微的颗粒质感，模拟工业塑料的表面状态；滑动载台的金属部件采用镀镍银色金属材质，与基座、导轨形成清晰的视觉区分。设计思路上，该模组主打小行程高精度直线往复驱动场景，双工位布局可同时完成两个点位的作业需求，相比单滑台结构能够有效提升设备的作业效率，整体结构紧凑，所有零部件均采用标准化设计，可直接对接现有市面上的标准传动、驱动配件，降低生产加工与后期维护的成本。建模时对所有活动部件的运动行程做了干涉检查，确保载台在全行程移动过程中不会与基座、驱动元件发生碰撞，各部件的装配逻辑完全符合实际机械装配的工艺顺序，可直接用于工程出图、3D打印样件验证或者虚拟调试使用。
