带安装定位结构的涡轮叶片零件设计

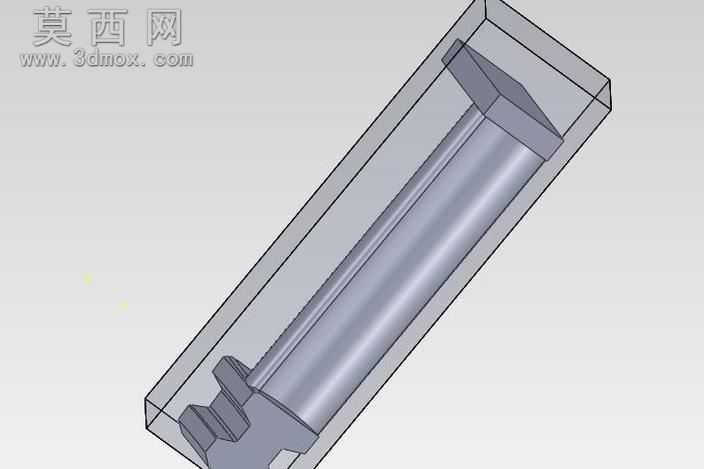

本涡轮叶片模型采用SolidWorks软件完成全参数化建模，整体结构围绕动力传输场景的实际工况展开设计，建模过程中优先保证叶片气动外形与安装定位结构的尺寸精度匹配。模型主体分为叶身、根部定位卡榫、顶端限位凸台三个核心功能段，叶身部分采用流线型曲面造型，通过多截面曲面放样、曲面修剪与实体加厚命令生成，曲面曲率连续过渡无突变，可有效降低流体介质流经时的阻力损耗，适配涡轮工作时的流体动力需求。根部的卡榫结构采用对称式齿形设计，建模时通过拉伸切除、阵列命令生成啮合齿面，齿形公差预留了实际装配的配合间隙，可保证叶片与涡轮轮毂安装时的定位精度，避免高速运转时出现松动偏移。顶端的限位凸台为扁方结构，与叶身采用一体化建模生成，凸台端面与叶身轴线保持严格垂直，可在装配时与限位槽配合，限制叶片的轴向窜动。模型渲染阶段赋予了金属哑光材质，模拟实际不锈钢零件的表面质感，同时添加了半透明的安装外框辅助展示装配关系，外框采用透明玻璃材质，透明度设置为70%，可清晰呈现内部叶片的完整结构，不遮挡核心零件的细节展示。设计过程中充分考虑了零件的加工工艺性，所有棱边均添加了0.2mm的倒角过渡，避免加工时出现应力集中，同时各结构段的壁厚保持均匀，最小壁厚不小于2mm，满足常规铣削加工的工艺要求，无需特殊定制刀具即可完成生产加工。模型的所有尺寸均关联参数化表达式，后续可根据不同的功率需求、安装尺寸快速调整叶身长度、卡榫尺寸等核心参数，无需重新绘制草图即可生成适配不同工况的衍生型号，大幅提升了设计迭代的效率。
