8mm规格内螺纹杆端关节轴承结构

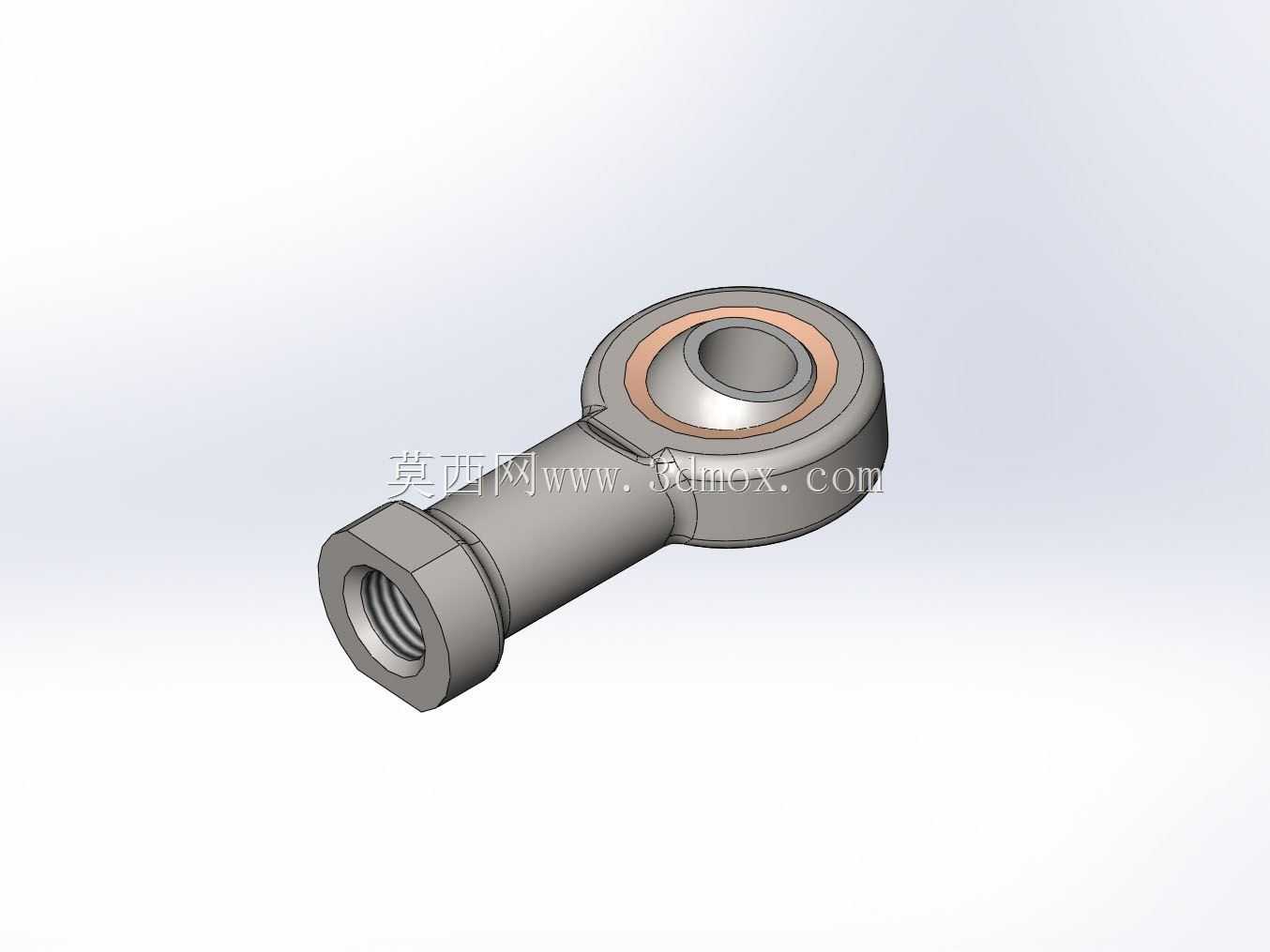

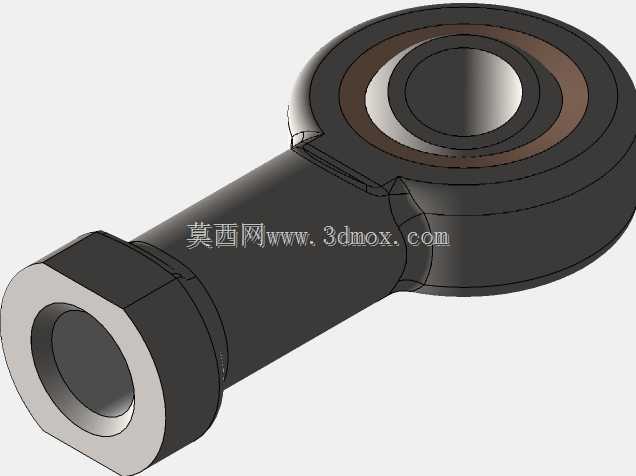

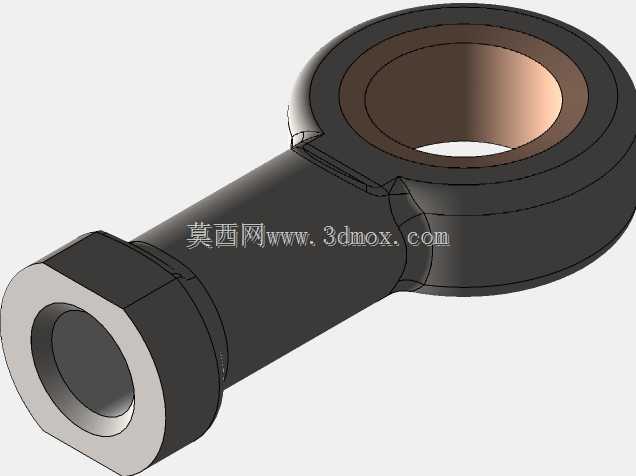

　　在自动化生产线的摆臂铰接位、液压气动缸杆端连接点、轻工设备的连杆传动机构中，经常需要用到能同时承受径向载荷与一定偏角摆动的铰接连接件，这款8mm规格的内螺纹杆端关节轴承，正是针对这类小载荷、需要角度补偿的连接场景设计的。从结构上看，该部件整体分为杆体与关节内环两大部分，杆体一端加工有标准内螺纹，用于和外部杆件、缸杆实现螺纹紧固连接，无需额外加工焊接位，安装时只需保证螺纹旋合长度符合受力要求，即可完成轴向固定，相比焊接式杆端，螺纹连接的形式更便于后期维护更换，也能通过调整旋入长度微调安装间距，适配小范围的装配误差。

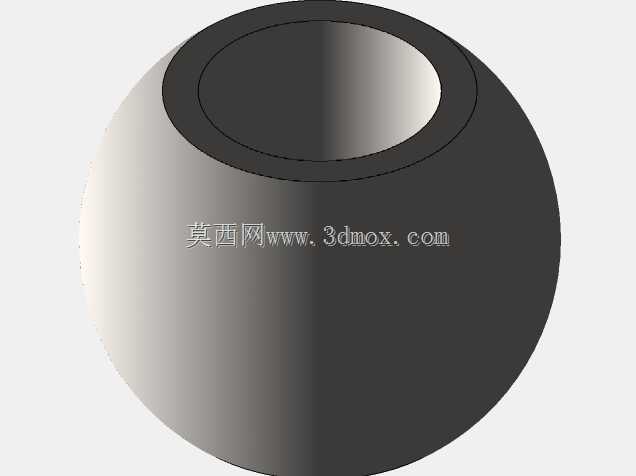

　　关节部分采用自润滑向心关节结构，内环外圈与杆端的轴承座内圈为球面配合，可在一定锥角范围内实现任意方向的摆动，能补偿安装过程中出现的同轴度误差，也能适应设备运行过程中连杆产生的偏摆动作，避免刚性连接带来的应力集中问题，防止杆件因交变偏载出现断裂失效。设计过程中，首先确定了核心的铰接孔径为8mm，匹配常用的8mm直径铰接销轴，杆体内螺纹的规格与杆身直径做了等强度匹配，保证螺纹连接部位的抗拉强度与杆身、关节部分的承载能力一致，不会出现局部强度薄弱的问题。

　　关节处的球面配合面做了粗糙度控制，保证摆动过程中摩擦力矩稳定，不会出现卡滞现象，杆体的外形采用六角加圆柱的结构，六角部位方便使用扳手进行拧紧操作，圆柱段与轴承座的过渡位置做了圆角处理，降低应力集中系数，提升部件的疲劳寿命。安装边界方面，需要注意铰接端的安装空间要预留足够的摆动余量，避免部件摆动时与周边结构发生干涉，螺纹旋合端要保证与之配合的外螺纹精度符合要求，旋合后需采取防松措施，比如加装防松螺母或者涂覆螺纹锁固胶，防止设备运行过程中螺纹松动脱落。这类杆端轴承在实际应用中，常见于包装机械的连杆机构、小型自动化设备的摆臂连接、食品机械的传动铰接位，也可用于小型阀门的执行机构连接端，用来补偿阀杆与执行器之间的安装偏角，保证阀门开关动作顺畅。相比普通的固定铰接座，这种杆端集成式的结构不需要额外设计安装座，直接通过螺纹即可与杆件连接，大幅减少了零件数量，降低装配复杂度，同时整体结构紧凑，适合安装空间受限的小型设备使用。

　　建模过程中，对球面配合的间隙做了合理设定，既保证关节可以灵活摆动，又不会出现过大的旷量，避免传动过程中产生冲击噪音，内螺纹的建模严格遵循标准螺纹参数，保证与标准外螺纹的互换性，杆身的长度设计兼顾了常见的安装间距需求，用户也可根据实际使用场景对杆身长度做参数化调整，适配不同的安装距离。关节内环的内孔公差按照铰接配合的要求设定，与销轴的配合间隙控制在合理范围，保证销轴穿装顺畅，同时不会因间隙过大导致铰接精度下降。在受力层面，该规格的杆端轴承主要承受径向载荷，也可承受一定的轴向载荷，适用于载荷不大、摆动频率中等的工况，不适合高速旋转或者重载冲击的使用场景，选型时需要根据实际受力大小核算额定载荷，避免过载使用导致部件变形失效。
