Acasis500GB便携式移动存储硬盘结构设计

　　日常做设备配套的三维结构方案时，经常会碰到需要给工业现场调试、外场测试环节配套便携存储载体的需求，这款500GB容量的便携移动硬盘结构，就是针对这类场景做的细节化建模还原。先从实际使用场景说，这类外置存储设备不光是民用场景用来转移个人数据，在工业现场里，工程师需要把设备运行的日志数据、三维扫描的点云文件、离线调试的程序包从工控机里导出，现场环境往往有磕碰、少量粉尘，甚至偶尔会有液体泼溅的风险，所以外壳的结构强度、边角的防护设计是首先要考虑的点。

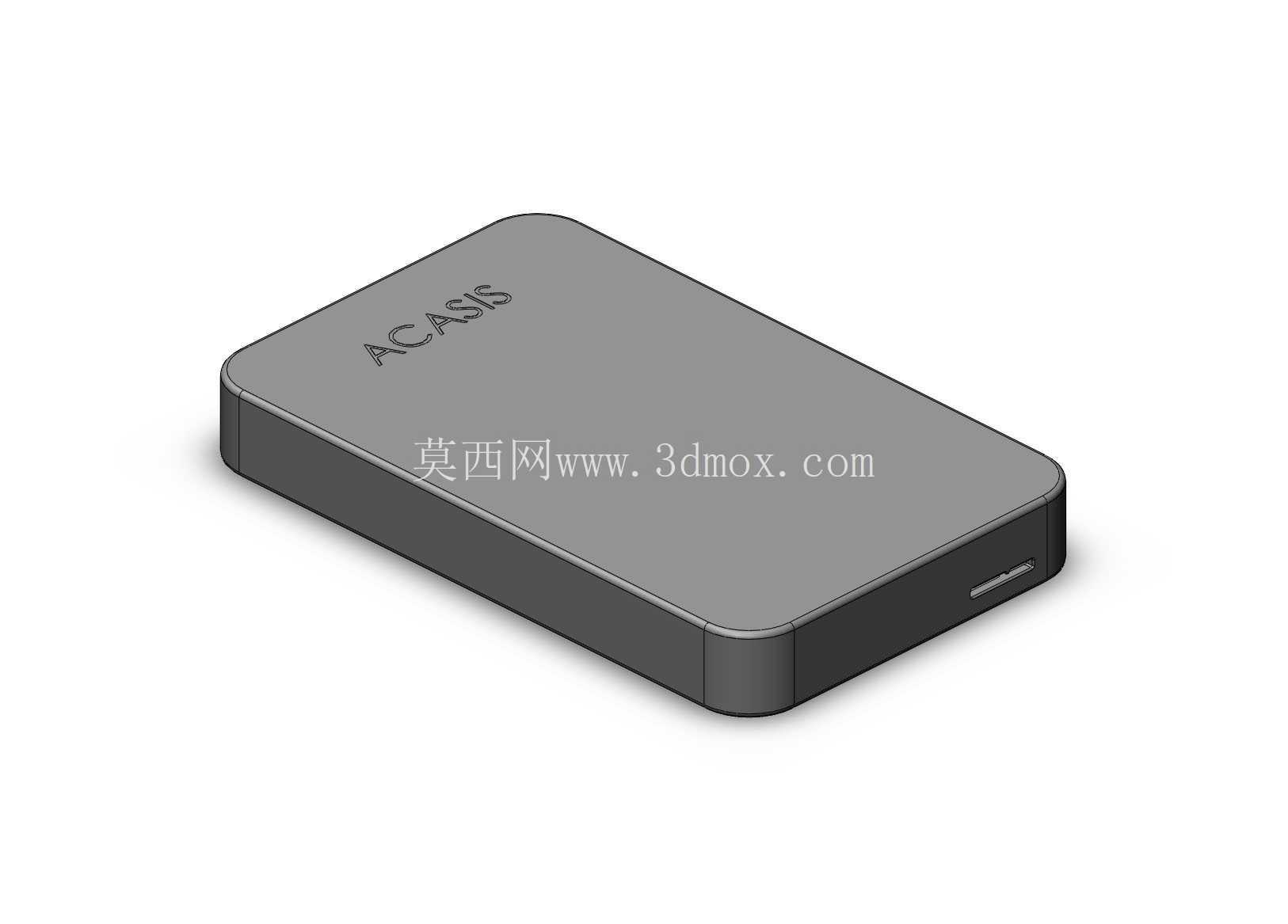

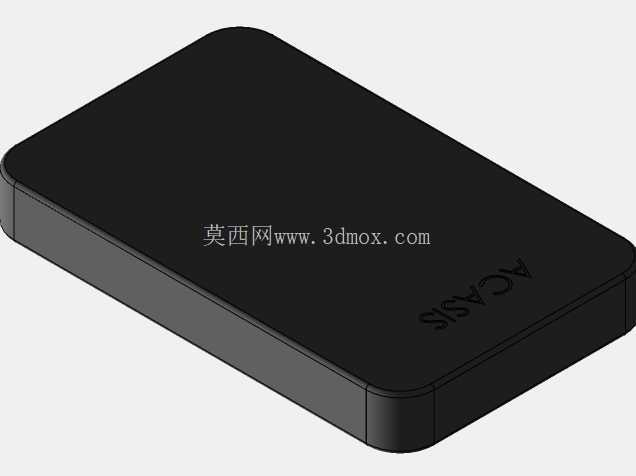

　　看这个模型的外形设计，整体采用圆角矩形的一体化壳体结构，四个边角做了大弧度的R角过渡，不是生硬的直角切边，这种设计一方面是握持的时候不会硌手，日常揣在工具包、工作服口袋里取放的时候不会勾扯布料，更重要的是当设备从桌面高度意外跌落的时候，圆角结构能把冲击载荷分散到更大的壳体面积上，避免应力集中在边角位置直接把壳体摔裂，也能减少内部存储盘片或者闪存元件受到的瞬时冲击。壳体的上下盖采用扣合式的装配结构，没有外露的突兀螺丝，整个侧面的合模线做了齐平处理，既可以减少灰尘从装配缝隙进入壳体内部的概率，日常擦拭清理表面污渍的时候也不会有藏污纳垢的缝隙。

　　接口位置布置在壳体的短边侧面，做了内凹的沉台设计，数据线插入之后，接头的金属部分不会突出壳体太多，哪怕不小心碰到数据线接头，沉台结构也能分担一部分侧向的推力，不会直接把接口从电路板上掰松，这一点对于经常在现场插拔数据线的使用场景来说非常实用，很多廉价移动硬盘的故障都是因为接口受侧向力脱焊导致的。壳体表面做了细微的磨砂纹理处理，不是亮面的抛光设计，一方面手持的时候不容易打滑，另一方面日常使用中产生的细微划痕不会特别明显，长期使用之后外观的完整度能保持得更好，表面的品牌标识采用凹陷式的模内成型，不是后期印刷的贴纸或者丝印，不会因为长期摩擦出现标识脱落的问题。

　　从安装边界的尺寸来看，整个壳体的厚度控制在10mm左右，长度和宽度的比例大概是2:1.3，这个尺寸刚好能容纳2.5英寸规格的存储核心，同时预留出电路板和接口的安装空间，不会做多余的体积浪费，放在工具包的隔层里不会占用太多空间，和常规的卡片式工牌的尺寸差不了太多。内部的安装位设计了一圈限位筋，存储核心装入之后不会在壳体内出现窜动，上下盖合紧之后，筋位刚好压在存储核心的减震泡棉上，既能固定内部元件，又能起到一定的缓冲减震作用，避免携带过程中震动导致内部元件接触不良。

　　做这个结构建模的时候，需要重点注意几个配合公差：上下盖的扣合位要留0.1mm的装配间隙，避免注塑生产的时候出现扣合过紧组装困难，或者间隙过大壳体松动的问题；接口沉台的位置要和内部电路板的接口位置精准对位，公差控制在0.05mm以内，不然会出现数据线插不到位的情况；边角的R角过渡要和壳体的侧面、顶面做G2连续的曲面衔接，不然生产出来的外壳会有明显的折线棱边，握持手感会大打折扣。另外壳体的壁厚设计保持均匀的1.5mm，不会出现局部壁厚差异过大导致注塑成型的时候产生缩痕，影响外观质量。

　　在实际的设备配套选型里，这类结构的移动硬盘因为防护性比超薄的亮面外壳产品更好，很适合作为工业现场调试、户外测绘数据存储的配套载体，结构设计上没有多余的装饰件，所有的外形细节都是围绕实际使用中的可靠性、握持手感、装配便利性来做的，没有为了追求外观噱头做华而不实的异形结构，整体的加工工艺也适合批量注塑生产，装配流程简单，不需要复杂的工装就能完成整机组装，后期维护的时候拆开上下盖就能更换内部的存储元件，维修便利性也比较好。
