水平倾斜两用螺旋输送设备结构设计

　　在散状物料处理的各类工业场景中，螺旋输送设备是衔接不同工序节点的核心中转装置，这套螺旋结构的三维建模，完全围绕工程现场的实际安装与运行需求搭建，没有冗余的装饰性结构，每一处几何特征都对应实际加工与装配的公差要求。从应用场景来看，这类结构广泛适配粮食仓储的谷物转运、建材行业的水泥煤粉输送、食品加工线的粉料给料、矿山采掘环节的矿渣短距离转运，甚至污水处理环节的半固态污泥输送，只要是流动性处于散粉、小颗粒、半膏体区间的物料，都能通过调整螺距、叶片间隙、轴体强度来适配工况。

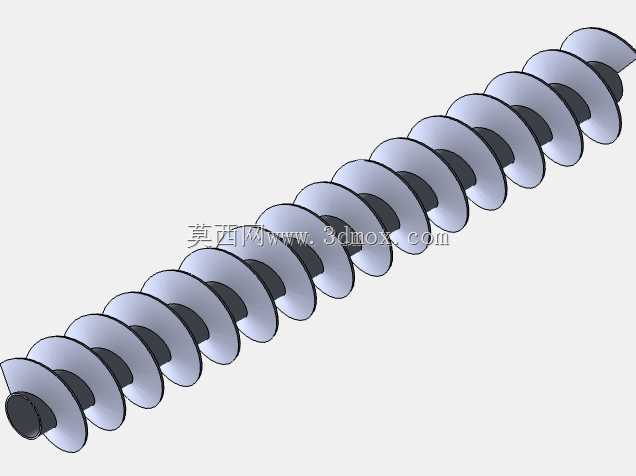

　　从功能特性上看，这套螺旋结构采用连续螺旋叶片同轴固定在中心转轴上的设计，叶片外缘与槽体外壳的间隙控制在3-8mm区间，既避免叶片旋转过程中与壳体剐蹭产生卡滞，又能减少间隙残留的物料堆积，防止不同批次物料交叉污染。中心转轴的两端预留了轴承安装位，对应现场的吊架轴承与端座轴承装配，转轴输入端做了标准键槽结构，可直接对接联轴器与驱动单元，不管是直连电机、搭配减速机减速，还是通过链传动、带传动获取动力，都能直接适配，不需要额外做结构修改。槽体部分采用U型截面设计，相比圆管壳体，U型槽的上盖可快速拆卸，日常检修、清理残留物料时不需要整体拆解设备，对于经常更换输送物料品类的生产线来说，这种结构的维护效率要高出不少；如果是需要密闭输送扬尘类物料的场景，也可以在U型槽上沿加装密封压条与盖板，实现全密闭输送，避免物料外泄造成的车间扬尘问题。

　　设计思路上，这套模型完全遵循等螺距等直径螺旋的经典设计逻辑，叶片采用等厚钢板冲压成型后焊接在转轴上，没有采用变螺距设计，主要是面向常规均匀给料的工况，物料在槽内的移动速度稳定，不会出现局部堵料或者物料挤压结团的问题。螺旋叶片的起始端做了15度的切角处理，避免入料口处物料堆积卡入叶片与端板的间隙，入料口位置对应在螺旋起始段上方预留了方形法兰接口，可直接对接上方料仓的卸料口，出料口则设置在螺旋末端的槽体底部，同样预留法兰安装位，可对接下方的提升设备、包装设备或者缓存料仓。

　　从安装边界来看，这套螺旋结构的整体长度可根据现场输送距离做模块化拼接，单节标准段长度控制在2-3米，每段之间通过法兰盘连接转轴与槽体，中间位置加装吊架轴承支撑长轴，避免长距离输送时转轴出现挠曲变形。设备安装时的倾斜角度可在0-20度区间内调整，当倾斜角度增大时，可适当减小螺距或者提升转轴转速，抵消物料下滑的重力分力，保证输送效率稳定。槽体底部预留了地脚安装孔，可直接固定在车间的设备支架或者混凝土基础上，安装时需要保证转轴的同轴度误差控制在0.5mm/m以内，避免运行过程中出现轴承偏磨、叶片剐蹭壳体的问题。

　　在细节处理上，螺旋叶片的表面做了光滑过渡处理，没有尖锐的焊接棱角，避免输送粘性物料时出现物料挂壁的问题；转轴与端板的接触位置预留了密封件安装槽，可加装填料密封或者骨架油封，防止细粉料从转轴缝隙处泄漏。针对磨琢性较强的物料输送场景，还可以在叶片外缘加装耐磨衬板，或者直接采用耐磨钢材加工叶片，提升设备的整体使用寿命，不需要整体更换螺旋轴体，只需要定期更换磨损的衬板即可，大幅降低后期运维成本。
