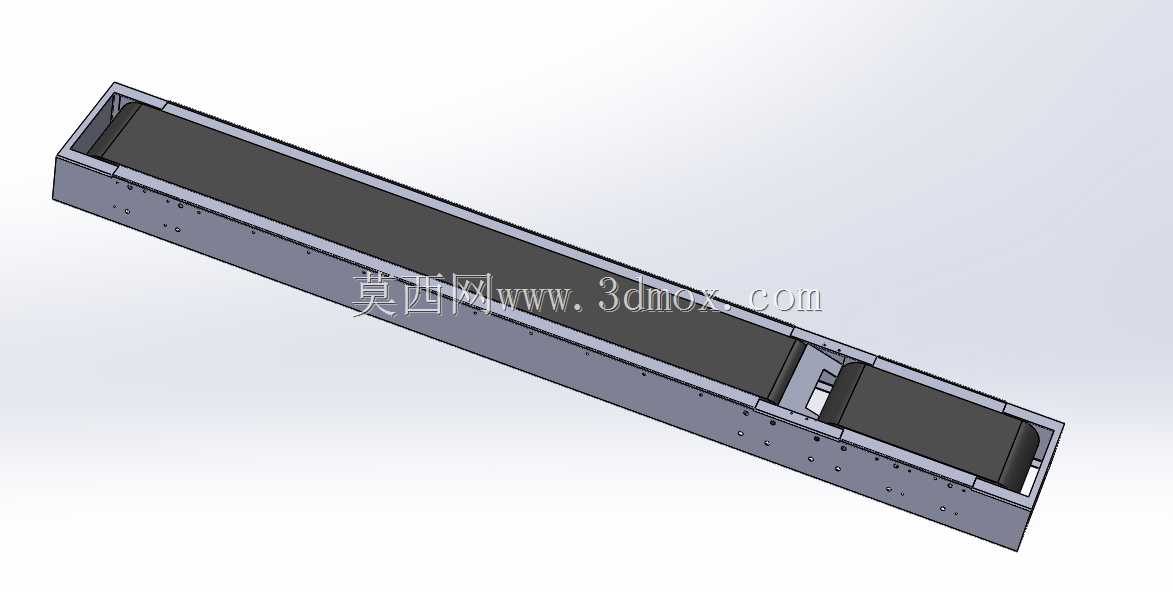

啤酒瓶输送用长槽式皮带输送结构

　　这款输送结构主要面向瓶装饮品生产环节的物料转运需求，尤其适配玻璃啤酒瓶的车间内部流转场景，可衔接洗瓶、灌装、贴标、装箱等多个工序节点，替代人工搬运完成瓶装物料的工位间传递，减少玻璃容器在转运过程中的磕碰破损概率。从结构设计来看，整体采用长直槽型布局，两侧设置连续的挡边结构，挡边高度匹配常规啤酒瓶的重心高度，能够避免输送过程中瓶体倾倒、滑落，即使在设备启停阶段的加减速工况下，瓶体也能保持直立状态，不会出现倒瓶卡滞的问题。输送面采用平皮带作为承载构件，皮带表面平整无凸起，与瓶底接触面积充足，摩擦力适中，既可以保证瓶体随皮带平稳行进，也不会因摩擦力过大导致瓶底磨损刮花。

　　驱动端布置在槽体的一端，内置张紧调节结构，可在长期使用皮带出现松弛后快速调整张紧度，无需拆解整体槽体结构，降低日常维护的工作量。从动端设置在槽体另一端，配套导向辊组保证皮带运行过程中不出现跑偏现象，减少皮带边缘的异常磨损。槽体主体采用钣金折弯拼接成型，侧壁预留多组安装孔位，既可以作为自身支腿的安装定位点，也可以根据产线布局需求，加装光电传感器、挡瓶机构、分瓶拨轮等附属组件，适配不同节拍的产线运行要求。

　　从安装边界来看，整体为长条形窄幅结构，宽度方向尺寸控制在较小范围，可嵌入到现有产线的预留间隙中，不需要对原有车间布局做大幅调整；长度方向可根据实际工位间距做模块化拼接延伸，单段槽体的刚性经过校核，跨距布置时不会出现中部下挠变形，保证皮带运行的平面度。在实际应用场景中，这类输送结构除了适配啤酒瓶输送外，也可通过调整挡边高度、皮带材质，适配其他瓶装、盒装类规整物料的输送，比如玻璃饮料瓶、易拉罐、小型纸盒包装产品等，通用性较强。

　　设计过程中充分考虑了食品生产车间的清洁需求，槽体内部无卫生死角，拼接处均做圆弧过渡处理，日常清洁时可直接冲洗，不会积存物料残渣与污水；皮带采用耐水、耐普通清洗剂的材质，长期在潮湿的饮品车间环境中使用不会出现表层脱落、腐蚀开裂的问题。设备运行时的噪音控制在较低区间，不会额外增加车间的噪音污染，驱动组件采用低转速高扭矩的配套动力，启动过程平缓，不会对输送面上的瓶装物料造成冲击。槽体底部的支腿可做高度调节，能够适配不同高度的上下游设备接口，保证物料衔接时的高度差在合理范围内，避免瓶体从高处跌落出现破损。整体结构没有复杂的冗余设计，所有零部件均为常规工业通用件，后期更换配件时采购周期短，维护成本低，适合中小型饮品生产企业的产线搭建与改造使用。在三维建模过程中，所有钣金件的折弯系数、焊接预留量均按照实际加工工艺设置，装配关系完全还原实际设备的装配逻辑，可直接用于工程出图、加工下料，也可作为产线仿真模拟的基础模型，验证不同输送节拍下的物料运行状态，提前排查倒瓶、卡瓶等潜在问题。
