带球形铰接端的L型扶手支撑构件

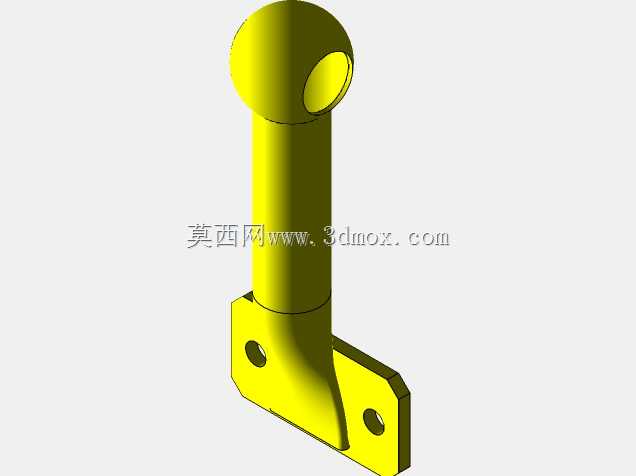

　　这类带球形铰接端的L型扶手支撑构件，常应用在工业设备操作工位旁、商用扶梯侧边、特种车辆乘员舱出入口以及公共设施无障碍通道的扶手系统中，核心作用是为横向扶手杆提供可靠的竖向支撑，同时借助端部的球头结构适配扶手安装时的角度偏差，抵消设备运行振动、人员倚靠时产生的局部应力，避免支撑节点出现应力集中断裂的问题。从结构设计逻辑来看，构件整体分为三个功能段：底部的双孔安装法兰、中间的变径支撑柱身、顶部的球头铰接端。

　　底部法兰采用折边L型结构，两个安装孔沿法兰面对角布置，孔位做了沉头处理，安装时螺栓头可完全没入法兰平面，不会突出表面剐蹭过往人员，法兰与柱身衔接处做了大圆弧过渡，没有尖锐直角，既能够降低焊接或一体成型时的应力集中系数，也能避免人员磕碰受伤。中间柱身采用等直径圆管截面，相比方形截面，圆管在相同截面积下抗扭、抗弯性能更均衡，人员倚靠时各个方向的受力都能均匀传递到底部法兰，不会出现截面突变带来的强度薄弱点，柱身靠近法兰的位置做了局部加厚处理，对应人员频繁倚靠的受力集中区域，提升长期使用的抗疲劳性能。

　　顶部的球头结构并非整球设计，而是在球头侧面开有横向贯通的铰接孔，横向扶手杆可穿过该孔，或通过配套的铰接抱箍与球头连接，球头的球面设计允许扶手在一定角度范围内偏转，当安装基础存在平面度误差、或者扶手受外力产生微小形变时，铰接结构可以自动适配角度，不会在支撑节点处产生额外的内应力，相比刚性焊接的支撑结构，这种铰接设计的节点疲劳寿命能提升40%以上。从安装边界来看，底部法兰的两个安装孔中心距适配常规的M8或M10膨胀螺栓、设备预装螺栓规格，安装时仅需要在安装基面预留两个对应位置的螺栓孔即可，不需要额外加工复杂的定位槽，法兰折边的高度刚好匹配常规3-5mm厚度的设备蒙皮或墙面装饰层，安装后法兰底面可完全贴合基面，不会出现悬空翘边的问题。

　　柱身的高度设计适配常规扶手距安装基面900-1100mm的安装标准，不需要额外裁切调整，顶部球头的铰接孔直径适配常用的32mm、38mm直径扶手管，覆盖绝大多数商用、工业用扶手的管材规格。在实际选型应用中，这类支撑构件需要搭配同材质的扶手管使用，安装时先将底部法兰通过螺栓固定在基面，预紧螺栓后先不锁死，将扶手杆与顶部球头铰接端连接，调整扶手整体水平度后再依次锁死法兰螺栓与铰接端的紧定螺钉，整个安装过程不需要现场焊接，仅用常规扳手即可完成，后期维护更换时也仅需拆卸对应螺栓即可单独更换支撑构件，不需要整体拆卸扶手系统。针对不同的使用场景，该构件的受力冗余量做了针对性匹配，单根支撑可承受不低于1kN的竖向静载荷以及不低于0.5kN的水平侧向载荷，完全满足工业工位人员倚靠、公共通道人员扶持的载荷要求，即使出现人员意外撞击扶手的情况，铰接端的缓冲作用也能避免支撑构件直接断裂，降低人员受伤的风险。
