拖车尾门用带座弯柄弹簧插销结构

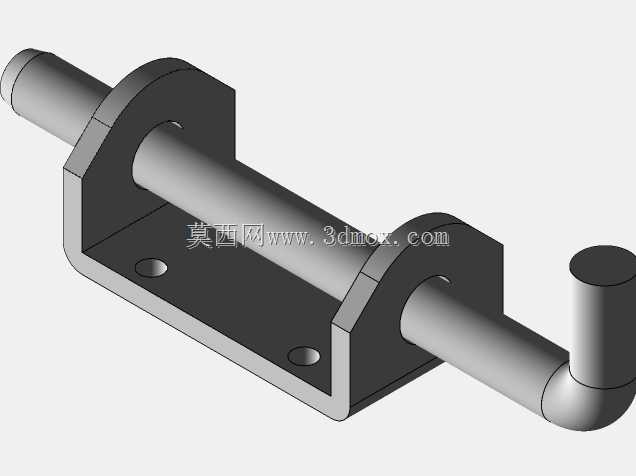

这类带安装座的弹簧插销结构，最常应用在拖车尾门、小型设备检修门、农用机具侧开挡板的锁止场景里，日常作业中需要频繁开合挡板的位置，都能见到这类结构的身影。不同于普通外露式插销，这款结构把滑动销杆的导向段完全包裹在双侧支座内，销杆中段套设的压缩弹簧始终提供轴向回弹力，日常闭合状态下销杆前端会自动伸入对应锁孔，不会因为车辆行驶颠簸、设备振动出现销杆滑脱、门体意外开启的问题。从结构设计逻辑来看，双侧带安装孔的支座是整个构件的承载基础，支座采用折弯一体成型的结构，底部两个沉头安装孔可以直接通过螺栓固定在门体侧边的安装面上，不需要额外做焊接固定，后期维护更换时拆装效率更高。销杆的操作端做了90度直角弯柄，操作人员不需要额外配套操作手柄，直接握持弯柄就能拉动销杆压缩弹簧完成解锁动作，弯柄的长度经过适配，拉动行程刚好满足销杆前端完全退出锁孔的距离，不会出现行程不足无法解锁、或是行程过长导致弹簧过度压缩失效的问题。安装边界方面，两个支座的同轴度在设计时做了严格公差约束，销杆和支座内孔的配合间隙控制在合理范围，既保证销杆滑动顺畅无卡滞，也不会因为间隙过大导致销杆晃动、锁止对位不准。底部安装面的平面度要求适配常见的型材、钣金安装面，不需要对安装位置做额外的铣平加工，普通钣金焊接面、型材切割面都能直接贴合安装。销杆的工作段直径匹配通用的拖车锁孔尺寸，现有多数拖车尾门的锁止孔位不需要二次扩孔就能直接适配替换。弹簧的预紧力经过调校，闭合状态下的锁止力足以抵抗常规行驶振动带来的冲击力，同时操作人员拉动弯柄的力度在普通人手部施力的舒适区间，不会出现弹簧过硬拉不动、或是弹簧过软锁止力不足的问题。整个结构没有多余的零散零件，弹簧被限制在两个支座之间的空腔内，日常使用不会出现弹簧脱出、零件散落的情况，户外露天使用时，支座的折边结构还能遮挡大部分雨水灰尘，减少销杆滑动面的锈蚀卡滞风险，适配户外作业设备的恶劣使用环境。
