工业铝型材配套M8T型锤螺母结构设计

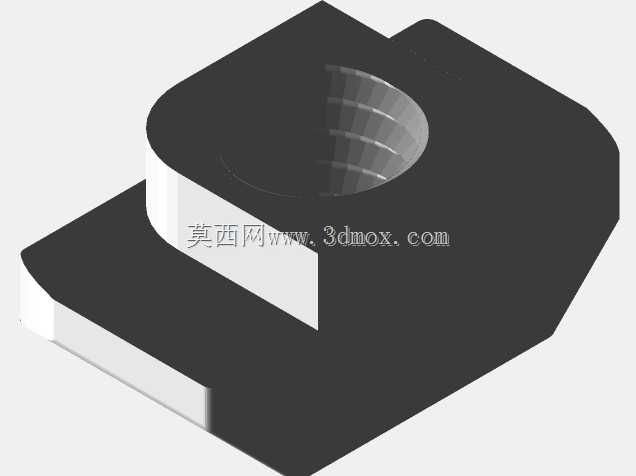

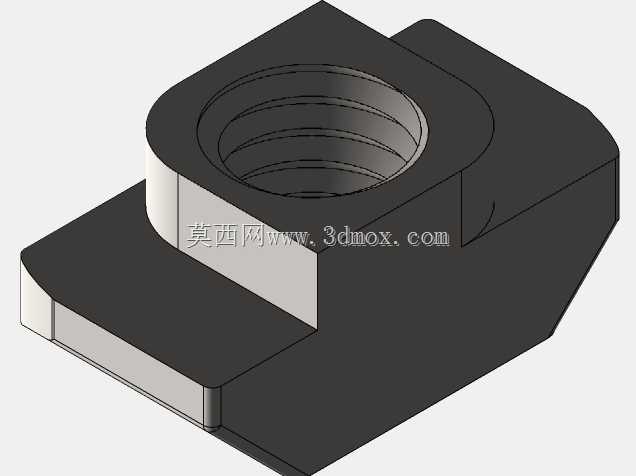

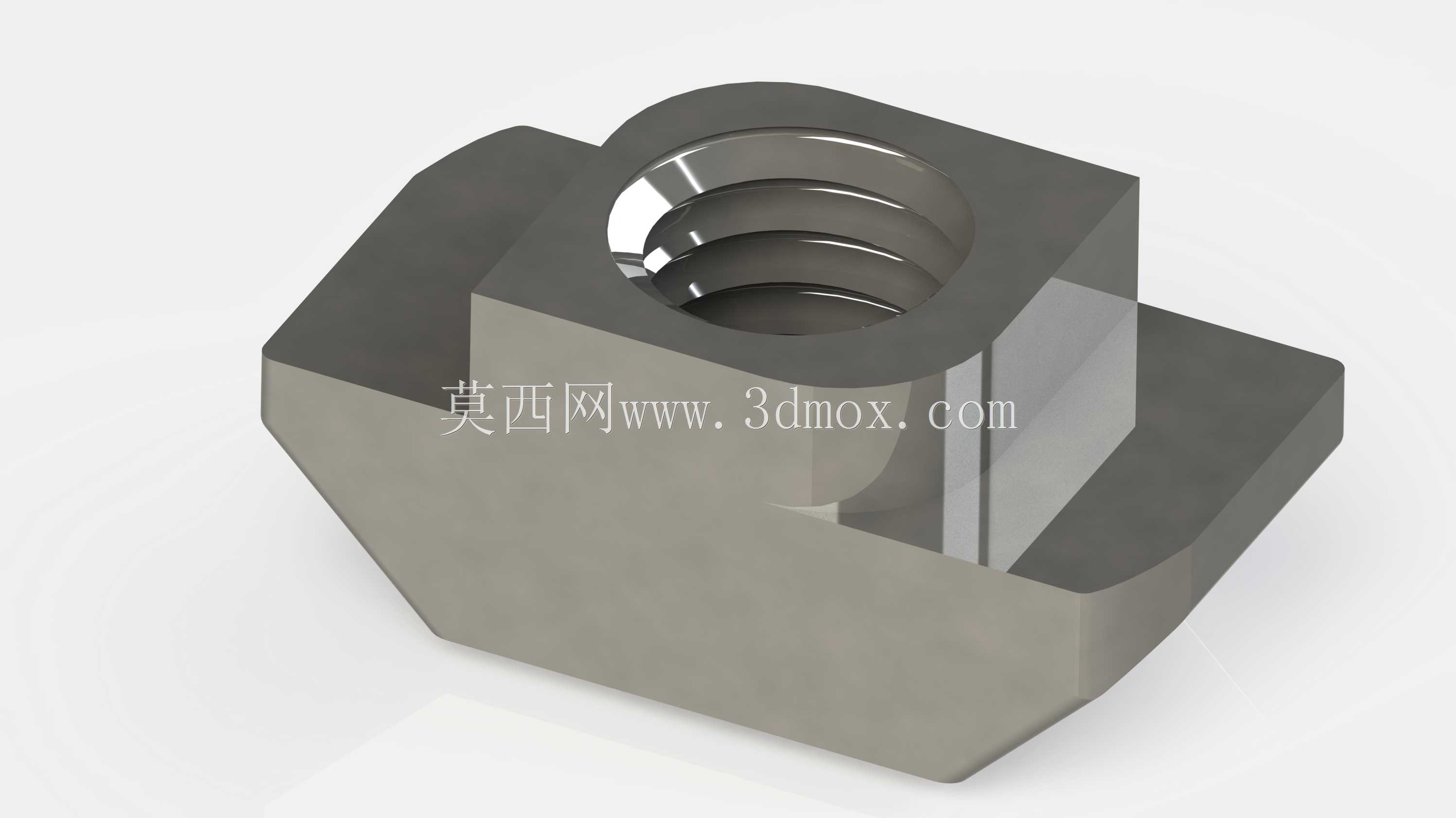

　　从结构设计逻辑来看，这款螺母的主体采用带侧翼的T型截面构型，两侧伸出的翼边刚好卡入铝型材槽道的内台阶位置，当螺栓拧入时，翼边会紧紧贴合槽道内侧的支撑面，不会随着螺栓的转动发生跟转，同时能将螺栓的锁紧力均匀分散到槽道的接触面上，避免局部应力集中造成铝型材槽道变形，哪怕是频繁拆装调整的工位，也不会因为反复锁紧导致槽道内壁出现压溃、滑牙的问题。中间的螺纹部分采用M8标准公制粗牙螺纹，螺纹段的高度经过精准核算，既保证足够的螺纹啮合长度，满足8.8级螺栓锁紧时的抗拉强度要求，又不会因为螺纹段过高突出型材槽道表面，影响后续板材、封条或其他配件的安装贴合度。在工业铝型材框架搭建的各类场景中，这类M8规格的T型锤螺母是型材槽道内连接的核心紧固件之一，不同于常规外六角或内六角螺母，它的外形完全适配欧标或国标铝型材的槽道轮廓，安装时无需提前在型材端部预设螺母位置，可直接从型材槽道的任意开口位置滑入，顺着槽道调整到预设的安装点位，再配合对应规格的螺栓完成连接件与型材的锁紧固定，大幅降低框架组装过程中的预装工作量，尤其适合后期需要调整安装位置、增减附属构件的设备机架、流水线护罩、检测工作台架体的搭建作业。

　　螺母底部的斜切导向结构是设计中的细节亮点，在滑入铝型材槽道时，斜切面可以顺着槽道的开口边缘顺滑导入，不需要刻意对准槽道内部的间隙，哪怕是在已经搭建完成的长段型材上加装螺母，也能快速推入，不会出现卡滞、刮蹭型材槽道阳极氧化层的问题。从安装边界尺寸来看，这款螺母的整体宽度完全适配对应规格铝型材的槽道内部净宽，装入槽道后，螺母两侧与槽道侧壁之间留有极小的滑动间隙，既可以顺着槽道顺畅滑动调整位置，又不会在锁紧时出现过大的偏移量，保证螺栓连接的同轴度；螺母的总厚度控制在槽道内部腔体的高度范围内，安装完成后整个螺母完全藏于槽道内部，不会突出型材表面，保证架体外表面的平整性，不会对后续安装的门板、面板、亚克力护板造成干涉。

　　在实际设备应用中，这类锤螺母的使用场景覆盖了自动化设备机架组装、生产线防护栏搭建、工业工作台架体连接、检测设备工装固定等多个领域，相比传统的在型材上打孔攻丝的连接方式，采用这类T型锤螺母连接不需要破坏铝型材本身的结构强度，连接位置可以灵活调整，后期改造设备时不需要重新打孔，只需要松开螺栓滑动螺母到新的位置即可重新锁紧，大幅降低设备改造的工作量和材料损耗。设计过程中需要重点关注螺母翼边的厚度与角度，翼边太薄会导致锁紧时翼边变形，无法提供足够的锁紧支撑力，翼边太厚则会导致螺母无法顺利滑入槽道，甚至在滑动过程中刮伤槽道内壁；螺纹部分与主体的同轴度需要严格控制，否则螺栓拧入后会出现偏斜，导致锁紧时螺母单侧受力，容易出现滑牙或者锁紧不牢的问题；螺母的整体热处理硬度也需要匹配铝型材的硬度，既要有足够的强度保证锁紧时不会变形，又不能硬度过高导致装配时硌伤铝型材的槽道表面。在选型匹配时，需要注意螺母的规格必须对应铝型材的槽宽尺寸，M8规格的锤螺母通常适配槽宽8mm或者10mm的工业铝型材，选型时要核对型材槽道的内部尺寸，避免出现螺母装入后卡滞或者间隙过大锁紧时翻转的问题；同时螺纹规格要和配套使用的螺栓完全匹配，粗牙螺纹适合常规的静载荷连接场景，如果是有振动的设备连接场景，还可以配套防松垫圈或者螺纹胶使用，进一步提升连接的可靠性。

　　这类紧固件虽然单体尺寸小，但是在整个铝型材框架系统中承担着所有连接点的力传递作用，每一处结构细节的设计都会直接影响整个架体的连接强度和装配效率，哪怕是翼边的倒角大小、底部斜切的角度，都会对现场装配的顺畅度造成明显影响，因此在三维建模过程中，需要严格按照实际使用的型材槽道尺寸进行匹配设计，不能直接套用通用标准件的尺寸，要结合实际应用场景的安装需求调整细节结构，保证模型导入装配体后可以完全模拟实际装配的状态，提前排查干涉、尺寸不匹配等问题，减少现场装配时的调整工作量。
