100度旋转隐藏式圆柱铰链结构

　　这款隐藏式铰链采用圆柱一体化外形设计，最大可实现100度的开合旋转角度，整体结构完全收纳于圆柱型壳体内部，外露无突出结构件，适配对外观整洁度要求较高的连接场景。在实际工程应用中，这类暗装铰链常被用于小型密封舱门、精密仪器仪表的翻盖结构、定制化小型设备的检修口盖板，以及需要保持外表面完整无凸起的圆柱型壳体开合部位，相比外露式合页，它不会在设备外表面留下突兀的连接结构，能有效保证壳体外观的整体性，同时避免外露铰接结构积灰、卡滞的问题，在有防尘、防外物勾挂需求的设备上适配性极强。

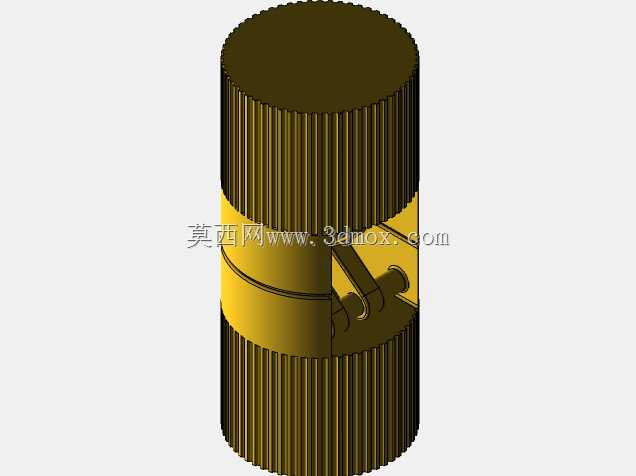

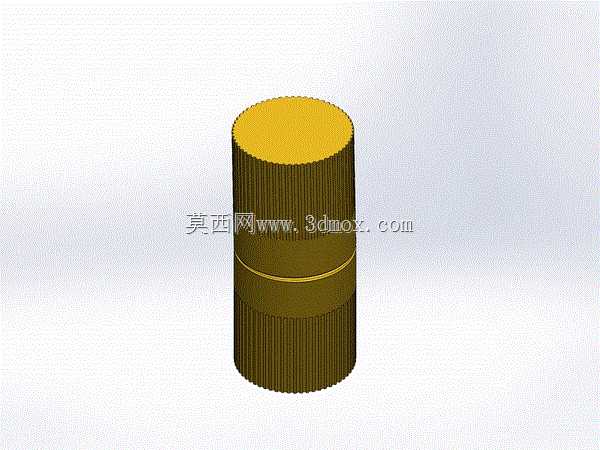

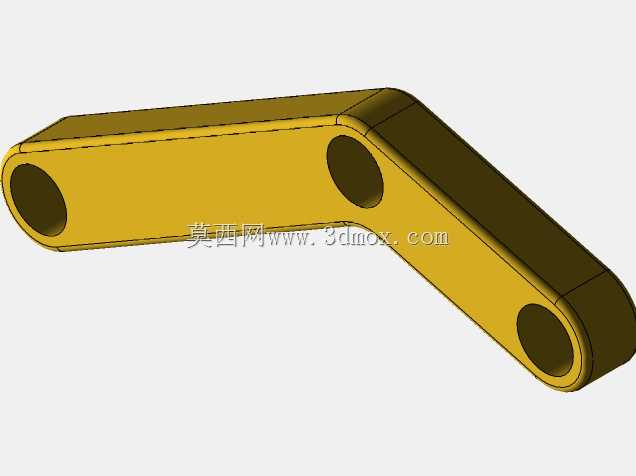

　　从结构设计逻辑来看，这款铰链采用同轴嵌套的双段圆柱壳体作为主体支撑，内部铰接副采用双支耳联动的结构形式，将旋转轴完全内置在壳体空腔内，开合过程中铰接部位始终处于壳体的包覆范围内，不会出现夹手、夹线的风险，也能避免外部粉尘、水汽直接侵入旋转摩擦副，延长结构的使用寿命。外壳表面设计有细密的周向滚花纹理，既可以提升手动开合时的摩擦力，方便操作人员无需额外工具即可完成翻盖操作，也能在需要嵌装固定时，增大与安装孔壁的静摩擦力，提升安装后的结构稳定性，减少长期使用后的松动偏移。

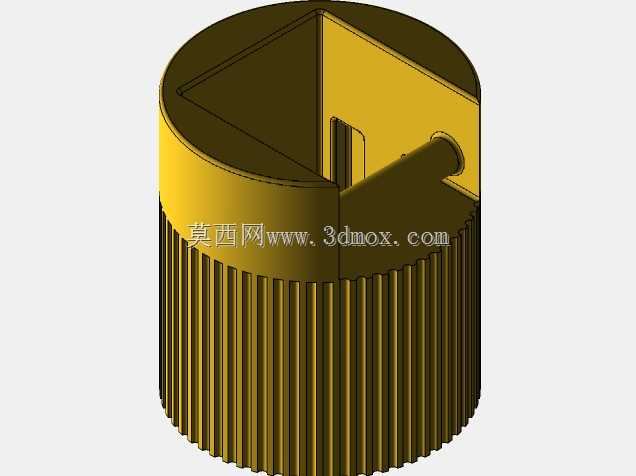

　　在安装边界方面，这款铰链的整体外轮廓为等直径圆柱结构，安装时仅需在两个待连接的构件上分别加工对应直径的同轴沉孔，将铰链的两段壳体分别嵌入对应沉孔内即可完成固定，无需额外设计复杂的安装支座，也不需要在构件表面预留突出的合页安装位，能最大程度压缩安装所需的空间占用。设计时需要注意，两段壳体的嵌入深度需要匹配铰链的内置铰接行程，避免开合过程中两段壳体的端面发生干涉，同时要保证两个安装沉孔的同轴度公差控制在合理范围内，防止旋转过程中出现卡滞、磨损加剧的问题。

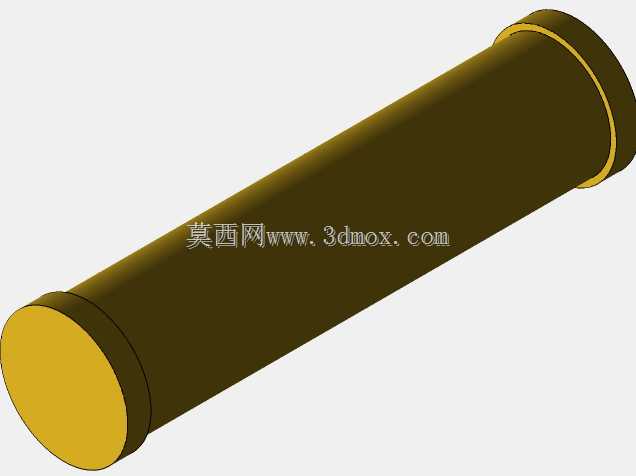

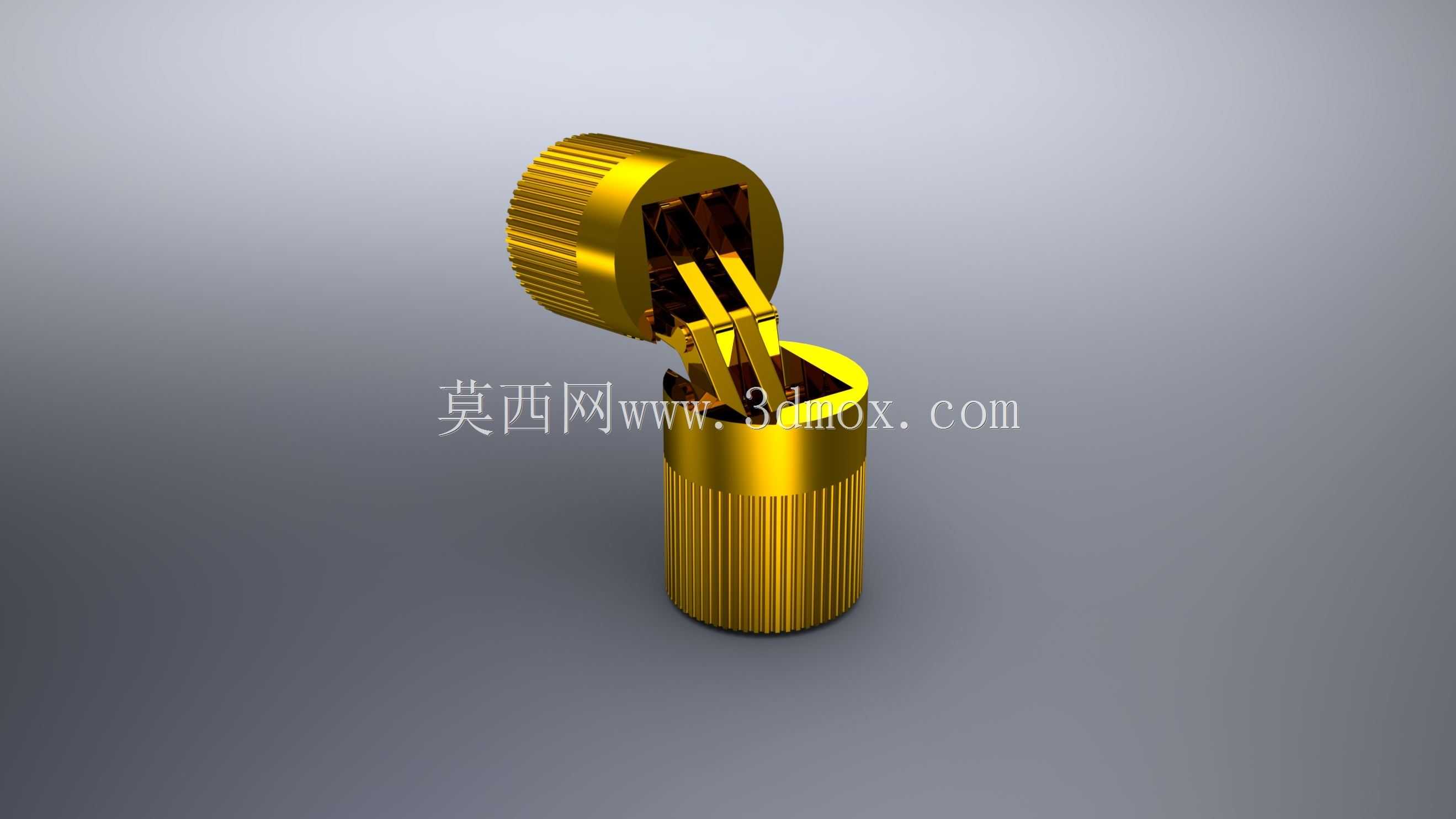

　　从功能特性上看，内置的双支耳铰接结构在100度的旋转行程内无运动死点，开合过程阻尼均匀，不会出现行程末端的突兀撞击，在翻盖类结构上使用时，能保证开合动作的平顺性。由于铰接结构完全内置，这款铰链的外部没有易磕碰的突出部件，在设备运输、装配过程中不容易因为外力碰撞导致铰接结构变形失效，相比外露式小尺寸合页，抗意外冲击的能力更强。同时圆柱型的外轮廓适配圆形安装孔的加工工艺，在圆柱型壳体、圆形舱盖上使用时，不需要额外加工异形安装位，能有效降低零部件的加工难度，减少装配环节的调整工作量。

　　在结构细节处理上，铰链的两段壳体对接端面采用小间隙配合设计，开合过程中端面始终保持极小的缝隙，既不会因为间隙过大导致异物进入内部铰接腔，也不会因为间隙过小在旋转时出现摩擦刮蹭。滚花纹理从壳体端部一直延伸到靠近对接端面的位置，嵌装时可以在滚花部位涂覆少量结构胶，进一步提升与安装孔的连接强度，避免频繁开合后铰链出现轴向窜动。内部铰接副的转轴采用与壳体同轴线的布置方式，旋转过程中整个铰链的外轮廓不会发生径向尺寸变化，完全适配隐藏式安装的空间要求，不会在开合时突出到安装面以外，破坏设备的整体外观一致性。
