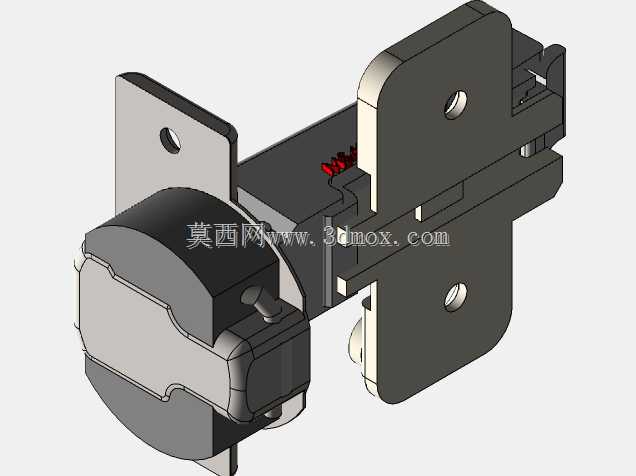

百隆外置式柜门阻尼铰链结构

　　这款外置式柜门连接铰链，主要应用于定制家具、整体橱柜、嵌入式柜体的外装柜门场景，区别于传统内嵌式铰链的安装逻辑，它不需要在柜门板材内侧开凿铰杯沉孔，对于厚度偏薄、饰面不能做破坏性开孔的柜门材质，比如岩板柜门、超薄铝框玻璃门、贴皮实木饰面板门来说，能完全避免开孔导致的板材开裂、饰面崩边问题，安装容错空间比内嵌铰链高出不少。从结构设计来看，整个组件分为固定底座、铰接转臂、阻尼缓冲模块、锁止卡扣四个核心部分，固定底座上预留了两个沉头安装孔，孔位间距符合常规家具安装的孔距标准，安装时可以直接通过自攻螺丝固定在柜体侧板的外侧端面，不需要额外做定位治具，现场施工时工人用普通手电钻就能完成固定，对安装人员的技能要求更低。

　　铰接转臂部分采用了多段式转轴结构，转动行程覆盖柜门0到110度的开合角度，在柜门开合到最后15度行程时，内置的阻尼缓冲模块会介入工作，通过内部的阻尼脂与弹簧结构抵消柜门的闭合惯性，避免柜门关闭时与柜体发生碰撞产生噪音，也能防止长期碰撞导致的柜门饰面脱落、柜体连接松动问题。锁止卡扣部分设计在转臂与底座的连接位置，安装柜门时只需要将柜门侧的连接卡扣对准底座卡槽推入，就能自动完成锁止，后期需要拆卸柜门做维护或者调整时，只需要拨开卡扣上的解锁拨片就能直接取下柜门，不需要拧动全部固定螺丝，大幅降低后期运维的拆装工作量。从安装边界尺寸来看，整个铰链组件突出柜体侧板的厚度控制在32mm以内，对于外侧需要做门套、或者柜体紧邻墙面的安装场景，不会因为铰链突出尺寸过大导致柜门开合时与周边结构发生干涉，底座的安装孔位做了长圆孔设计，前后调节余量有3mm，上下调节余量有2mm，安装时可以根据柜门的实际装配缝隙做微调，不需要反复拆卸底座重新打孔，能有效抵消现场安装时的柜体加工误差、墙面平整度误差带来的装配问题。

　　在材质选择上，主要受力的铰接转臂与固定底座采用了冷轧钢冲压成型工艺，表面做了黑色电泳防锈处理，在厨房、卫生间这类相对潮湿的使用场景下，也不容易出现生锈、镀层脱落的问题，阻尼模块的外壳采用了耐磨工程塑料，能减少转动过程中的金属摩擦异响，内部的复位弹簧经过了疲劳强度测试，能满足数万次开合的使用需求，不会出现长期使用后弹簧弹力衰减、柜门无法完全闭合的问题。和传统的明装合页相比，这款铰链自带阻尼缓冲功能，不需要额外加装柜门阻尼器，整体外观更加简洁，没有外露的合页转轴，安装完成后从柜门外侧只能看到很小的底座边缘，整体美观度更好，同时它的承重能力比常规内嵌式铰链更高，单只铰链的承重可以达到8kg，对于高度超过1米、重量偏大的柜门，只需要上下安装两只铰链就能满足承重要求，不需要额外增加中间支撑铰链。

　　在建模过程中，所有的转动配合都按照实际装配间隙做了公差预留，铰接位置的转动轴与轴孔之间预留了0.1mm的装配间隙，模拟实际生产中的零件公差配合，阻尼模块的触发位置也按照实际产品的行程做了限位设计，在做运动仿真时可以完整模拟柜门从完全打开到缓慢闭合的整个过程，不会出现配合干涉、行程错位的问题，对于家具结构设计人员来说，可以直接将这个模型导入到整体柜体的装配模型中，验证柜门开合过程中与柜体内部拉篮、抽屉、层板的干涉情况，提前排查设计缺陷，减少实际打样过程中的修改次数。
