隐藏式中央门铰链结构三维设计

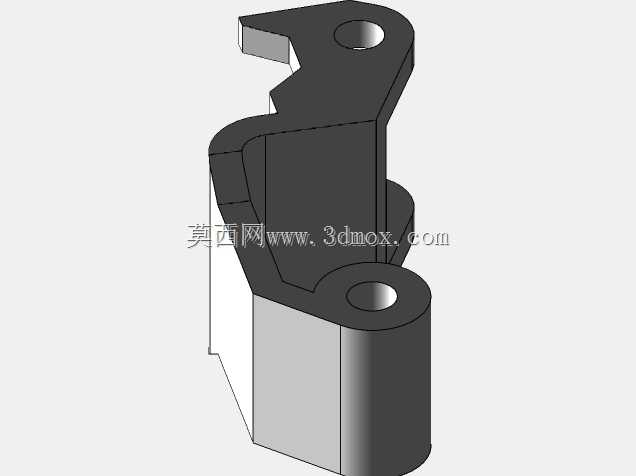

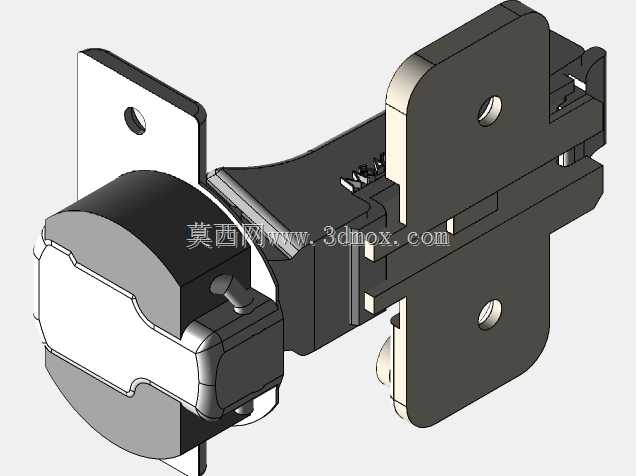

　　这款中央门铰接构件，主要应用在需要实现门板平开、同时兼顾安装后外观整体性的柜体、设备舱门场景中，常见于工业控制柜、嵌入式柜体、特种车辆舱门这类对门板闭合后平整度、外露件整洁度有要求的使用场景。不同于普通明装铰链，该结构在门板闭合后，铰接主体可完全隐藏在门板与安装框架的间隙内，不会在门板外侧留下凸起的安装结构，既可以避免外部磕碰造成铰链变形，也能让门板外表面保持完整的平面效果，适配需要做密封处理、外表面贴附装饰层的门体安装需求。

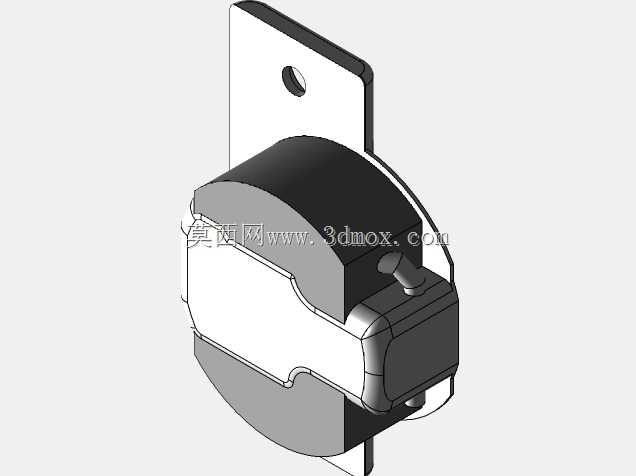

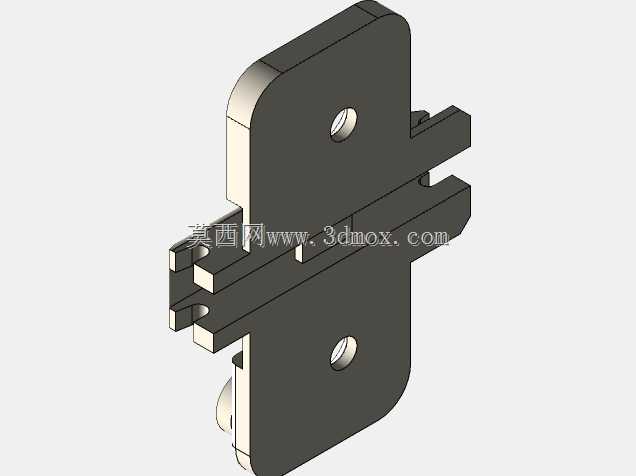

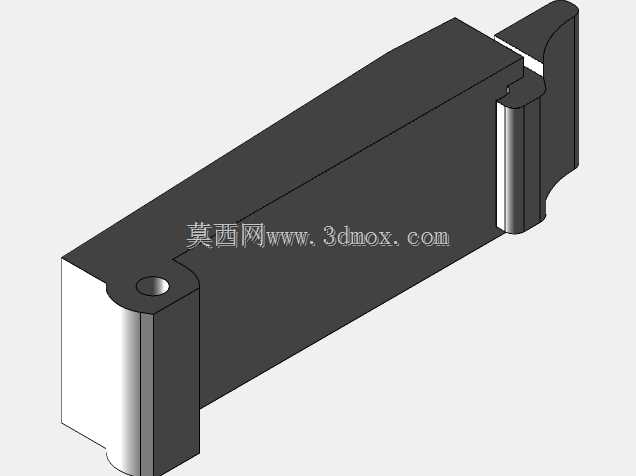

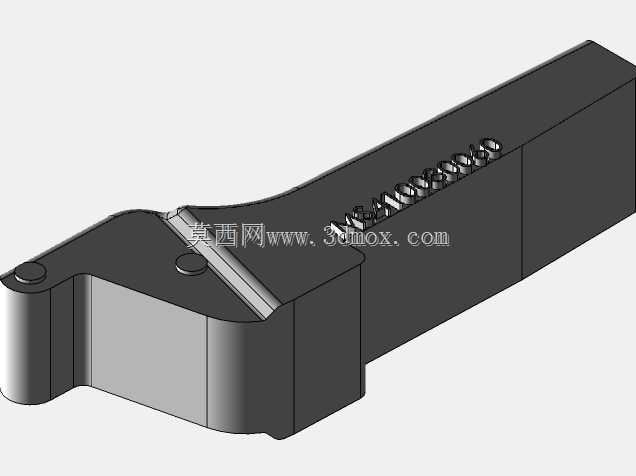

　　从功能特性来看，该铰链集成了铰接转动与闭合定位的基础功能，转动副采用了包裹式的轴套结构，转动过程中轴部受力均匀，不会出现普通合页长期使用后轴套磨损导致的门板下垂问题。铰链两侧的安装板分别对应门框固定侧与门板连接侧，每侧安装板都预留了两个沉头安装孔，安装时螺丝可完全沉入板件内，不会突出安装面干涉门体开合。固定侧安装板为平直板式结构，可直接通过螺丝锁紧在门框的安装基准面上，门板侧的连接座做了适配门板厚度的让位结构，当门板转动至闭合位置时，连接座可完全嵌入门框与门板的预留间隙内，闭合后门板与门框之间的缝隙可控制在均匀的2mm范围内，满足常规IP防护等级的密封胶条安装预留空间要求。

　　设计过程中，首先要明确门体的开合角度需求，这款铰链的最大开合角度可达到110度，完全覆盖常规舱门、柜门的开启操作空间需求，不会因为开合角度不足导致门体开启后内部操作空间受限。转动副的间隙控制是设计的核心要点，轴与轴套之间预留了0.1mm的配合间隙，既可以保证转动过程无卡滞，也能避免间隙过大导致门板闭合后出现晃动。在结构强度校核层面，两侧安装板与中间转动座的连接部位做了加厚的加强筋结构，按照常规1.2mm冷轧钢板门板、单扇门重量不超过15kg的使用工况计算，单组铰链可承受的垂直载荷不低于8kg，常规柜门安装两组该铰链即可满足承重需求，若门板重量更大可等距增加铰链安装数量。

　　安装边界方面，需要在门框侧预留宽度32mm、深度18mm的安装让位空间，门板侧需要对应预留深度12mm的嵌装槽，安装时首先将固定侧安装板与门框基准面对齐，锁紧沉头螺丝后再将门板侧连接座与门板预装，调整门板与门框的上下、左右间隙均匀后，再锁紧门板侧的固定螺丝即可完成安装。不同于普通合页需要在门板侧边做通长的开槽，这款铰链仅需要在对应安装位置做局部的嵌装槽加工，对门板整体结构强度的影响更小，加工工序也更简单。转动部位的接触面做了自润滑的结构设计，长期开合使用不需要额外加注润滑油，不会出现油污渗漏污染门板表面的问题，适配洁净车间、食品加工设备这类对卫生条件有要求的使用场景。

　　在结构细节处理上，铰链所有的外露棱边都做了R0.5的圆角处理，安装过程中不会划伤安装人员的手部，闭合过程中也不会因为棱边锋利割伤密封胶条，延长密封结构的使用寿命。铰链的整体外形做了对称式的布局设计，左右开门的场景都可以通用，不需要单独区分左开、右开型号，能够减少配件备货的种类，降低安装现场的配件管理难度。当门板处于完全闭合位置时，铰链的转动结构会被门框与门板完全包裹，外部的灰尘、水渍很难进入转动副内部，能够适应户外设备舱、潮湿工况下的柜门使用需求，相比外露式铰链的环境适应能力更强。
