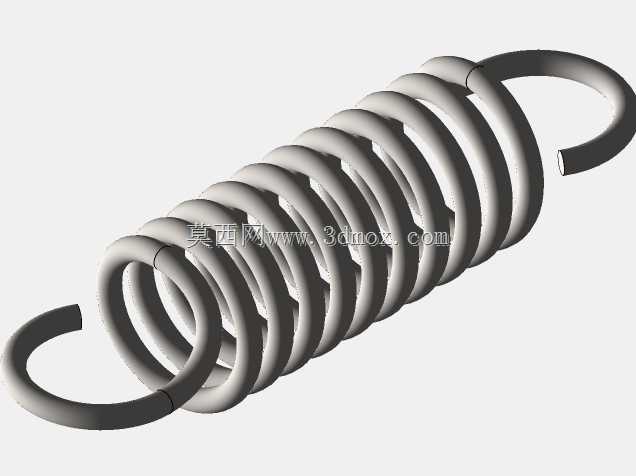

带挂钩式拉伸线性弹簧结构设计

　　在各类需要实现复位、张紧、缓冲、力值传递的机械结构中，拉伸类线性弹簧是应用覆盖范围极广的基础弹性元件，这类两端带挂钩的弹簧结构，和常规压缩弹簧的受力逻辑存在本质区别：压缩弹簧依靠圈与圈之间预留的间隙实现受压后的形变蓄能，而拉伸弹簧的初始状态下簧圈是紧密贴合的，需要承受轴向拉力才会产生形变，初始预紧力的设置可以直接抵消机构的装配间隙，避免空载状态下的结构窜动。

　　从实际应用场景来看，这类带挂钩的线性弹簧常出现在减压阀的调压机构、阀门的阀瓣复位结构、健身器材的阻力提供单元、工业设备的门体复位组件、输送线的张紧调节结构中，不同场景下对弹簧的力值特性、疲劳寿命、安装空间的要求差异极大，建模过程中需要先明确安装边界的约束条件。首先要确认两端挂钩的安装点位距离，也就是弹簧自由状态下的两个挂点中心距，这个尺寸直接决定了弹簧的有效工作行程——如果挂点中心距设计过大，装配后弹簧初始拉力不足，机构动作时会出现松旷；如果中心距过小，装配时需要强行拉伸弹簧挂入安装位，会导致初始预紧力超过设计阈值，长期处于高应力状态下会提前出现疲劳断裂。

　　簧体部分的设计需要匹配受力需求，线径的选择直接和承载能力挂钩：线径越粗，相同形变下能提供的拉力越大，但对应的弹簧刚度也越高，小力值调节的场景下如果选用过粗的线径，会出现力值调节精度不足的问题。有效圈数的设置同样影响刚度，相同线径和中径的前提下，有效圈数越多，弹簧刚度越低，相同拉伸长度下的力值变化越平缓，适合需要长行程、力值波动小的场景；有效圈数越少，刚度越高，适合需要短行程快速复位的结构。建模时需要注意，两端的挂钩部分不属于有效圈数范畴，挂钩的弯折半径需要严格匹配线径尺寸，通常弯折内半径不小于线径的1.5倍，避免弯折处出现应力集中，在反复拉伸过程中从挂钩根部断裂。

　　从安装适配的角度来说，这类挂钩式弹簧不需要额外的导向轴或者安装座，只需要在两个固定构件上预留对应直径的挂孔或者挂销即可，挂销的直径需要和挂钩的内圈尺寸匹配，间隙控制在0.2-0.5mm之间：间隙过小会导致装配困难，动作过程中挂钩和挂销之间出现卡滞；间隙过大则会导致弹簧受力时出现偏摆，簧圈出现单侧摩擦，不仅会产生异响，还会导致局部应力过高，缩短使用寿命。在减压阀这类流体控制元件的应用中，弹簧的力值线性度直接决定了调压精度，建模时需要保证簧圈的螺距在自由状态下完全均匀，圈与圈之间紧密贴合无间隙，避免出现初始段力值非线性的问题，同时两端挂钩的中心需要和簧体的轴线完全重合，防止拉伸过程中出现侧向分力，导致阀瓣受力偏移，出现密封不严或者调压不稳的情况。

　　设计过程中还需要考虑弹簧的工作行程极限，通常拉伸弹簧的最大拉伸量不能超过材料弹性极限对应的形变量，否则会出现塑性变形，卸载后无法恢复到初始长度，导致机构失效。建模时可以通过设置不同的拉伸长度参数，模拟不同工作位置下的弹簧形态，检查拉伸到最大行程时，簧圈之间是否还存在足够的安全间隙，挂钩的弯折角度是否会和相邻构件产生干涉。针对需要频繁往复动作的场景，比如高频动作的阀门复位结构，还要在建模时预留出一定的形变余量，避免长期工作在极限拉伸位置，同时挂钩的末端需要做圆滑过渡处理，避免尖锐的切口在受力时产生应力集中点。

　　和其他类型的弹性元件相比，这种线性拉伸弹簧的结构简单，安装维护方便，不需要复杂的配套固定结构，成本优势明显，只要参数匹配合理，就能在很长的工作周期内保持稳定的力值输出。建模过程中需要摒弃只做外观示意的思路，每一个尺寸参数都要对应实际的受力和安装需求，从线径、中径、有效圈数，到挂钩的形式、弯折半径、开口尺寸，都要结合实际应用场景的约束来确定，最终输出的模型不仅要外形准确，还要能直接用于后续的机构装配模拟、受力仿真分析，给后续的实物加工、选型替换提供准确的三维参考。
