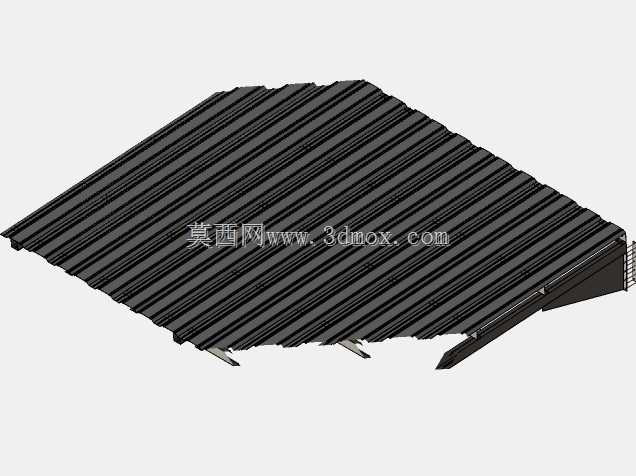

悬挑式波纹金属屋面结构设计

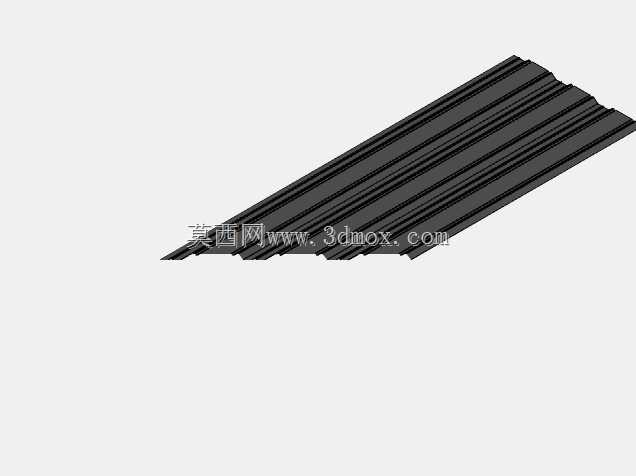

　　这类悬挑波纹金属屋面，常应用在工业厂房侧方卸料区、户外设备遮阳挡雨棚、厂区连廊单侧遮护、低层建筑入口雨篷等场景，核心作用是在不设置落地支撑的前提下，为下方作业区域、通行通道提供稳定的围护遮蔽，避免露天区域直接受雨水冲刷、阳光直射，同时兼顾屋面排水、结构抗风的实际需求。从结构设计逻辑来看，整个屋面采用带肋波纹金属板作为面层，波纹的走向顺着屋面排水坡度布置，每一道凸起的肋条既可以提升单片板材的截面抗弯刚度，减少大跨度悬挑状态下的板材下挠变形，同时肋条之间形成的天然导水槽，可以让落在屋面的雨水顺着波纹凹槽快速向非悬挑侧的排水天沟汇集，避免屋面积水渗漏。

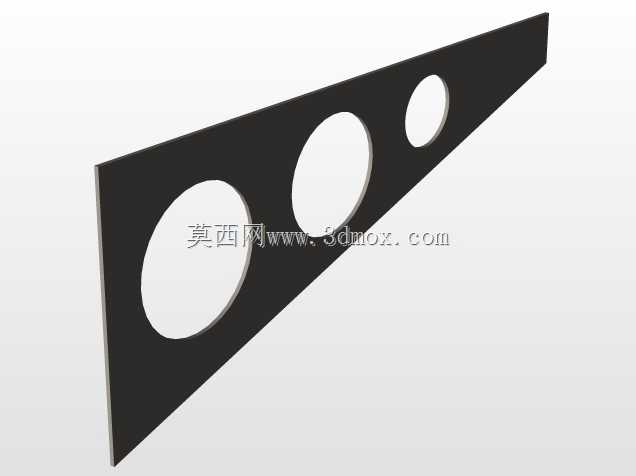

　　整个悬挑结构的受力核心隐藏在波纹板下方，采用多组斜向支撑构件配合端部固定支座，将悬挑段的竖向荷载、风揭荷载均匀传递到主体建筑的预埋连接点位上，斜撑的角度经过受力核算，既不会因为支撑角度过陡占用下方净空高度，也不会因为角度过平导致支撑构件承受过大的水平分力，造成主体连接点位的应力集中。在实际安装边界的考量上，这类悬挑屋面的外挑长度需要匹配下方遮蔽区域的实际宽度，常规应用场景下外挑尺寸控制在1.2米到3米区间，对应波纹板的厚度根据当地风荷载、雪荷载取值调整，沿海大风区域会适当提升板材厚度，同时加密板下支撑构件的排布间距，避免强风状态下板材出现共振变形。

　　屋面的安装固定采用隐藏式扣件连接，扣件卡在波纹板的侧肋位置，不会在板材表面打穿钉孔，从根源上减少钉孔位置的渗漏隐患，相邻两块波纹板的搭接长度顺着排水方向设置，避免雨水倒灌进搭接缝隙。在建模过程中，需要重点还原波纹板的肋高、肋距参数，以及斜撑构件与屋面龙骨、主体连接端的节点构造，每一处支撑的连接点位都要对应实际安装的螺栓孔位排布，确保模型导入工程软件后可以直接提取构件尺寸、核对安装干涉情况。不同于平屋面结构，悬挑波纹屋面的边缘做了收边处理，悬挑最外端的板材向下弯折形成滴水线，让雨水流到屋面边缘时直接滴落，不会顺着板底回流污染下方墙面或者支撑构件。

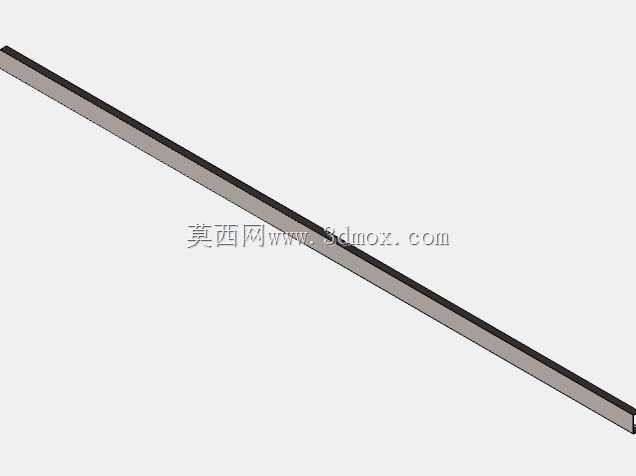

　　板下的龙骨采用冷弯薄壁型钢构件，沿着悬挑方向布置，和斜撑构件的连接节点采用铰接设计，可以释放温度变形产生的内应力，避免季节温差变化导致板材出现起鼓、拉裂的问题。在实际选型过程中，需要根据项目所在地的常年主导风向调整悬挑方向的抗风构造，在风吸力较大的区域，会在波纹板的搭接位置额外增加抗风夹，强化板材与龙骨的连接强度，防止极端大风天气下板材被风掀脱。整个结构没有多余的外露装饰构件，所有构件都兼顾受力功能与围护功能，波纹板的表面涂层可以根据使用环境选择，普通厂区采用常规聚酯涂层即可，腐蚀环境较重的区域会采用高耐候涂层，提升屋面的整体使用寿命。建模时需要注意波纹板的排布模数，尽量采用整板铺设减少现场裁切，板材的排布从悬挑端向主体结构方向依次铺设，确保上层板压着下层板的搭接边符合排水逻辑，支撑构件的排布要避开板材的搭接缝位置，保证固定扣件可以牢牢卡在板材肋位上。
