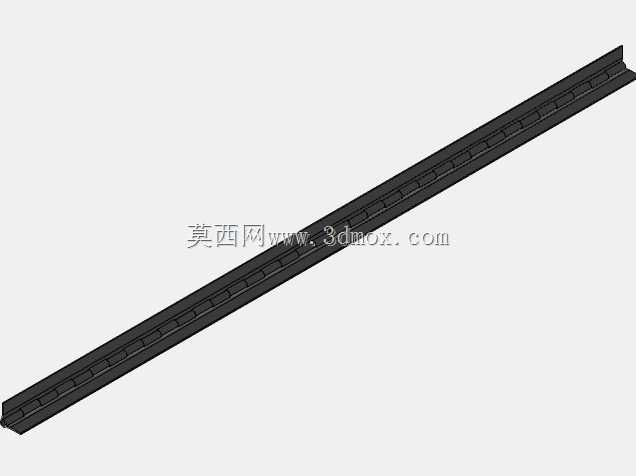

麦克马斯特卡尔紧密间隙长型钢琴铰链结构

　　这类长条形紧密间隙钢琴铰链，最常应用在需要整幅面均匀铰接支撑的场景里，比如工业设备的长检修门、精密机柜的侧开面板、特种箱体的整边翻盖，还有需要连续铰接无分段应力的工装防护门结构上，和普通分段式合页不同，整根通长的铰链结构可以让门板在开合全程受力均匀，不会出现局部翘曲、接缝错位的问题，尤其是长度超过一米的长门板，用两三个普通合页安装时，很容易因为合页位置的受力集中，时间久了门板变形下垂，而通长的钢琴铰链可以把开合的受力沿着整根铰接边分散开，大幅降低门板变形的概率。

　　从结构设计来看，这款铰链采用紧密间隙配合，铰页和转轴之间的配合间隙控制得极小，开合的时候不会出现普通合页的松旷晃动感，铰接转动的阻尼均匀，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致门板安装后出现前后窜动。铰页的基材采用等厚薄板辊压成型，沿着长度方向均匀排布铰节，每个铰节的同轴度在加工时做了统一管控，整根铰链穿入转轴后，不会出现局部铰节不同轴导致的转动卡涩问题。铰页的安装面做了平面度处理，安装时可以完全贴合门板和门框的安装基面，不会出现局部悬空导致的安装应力，固定孔位沿着铰页长度方向等距排布，孔位间距匹配通用五金安装的标准模数，现场安装时不需要额外二次打孔定位，直接对齐基面就可以完成固定。

　　在实际选型使用时，需要注意这类长铰链的安装边界要求：首先是安装基面的直线度，因为整根铰链长度较长，如果门框或者门板的安装边存在直线度偏差，强行拧紧固定螺丝会让铰链产生强制变形，轻则导致开合卡滞，重则会让铰节出现应力断裂，所以安装前需要先校准安装边的直线度，误差控制在铰链允许的形变范围内。其次是转轴的承载匹配，这款紧密间隙铰链的转轴采用整根通长设计，和分段转轴相比，整根转轴的抗扭性能更好，即使门板长度较长，开合时转轴也不会出现局部弯折，承载能力可以覆盖常规薄钢板门板、铝板门板、复合板材门板的重量需求，不需要额外增加辅助支撑合页。

　　从功能特性上来说，紧密间隙的设计还有一个很实用的优势，就是铰接位置的密封性能更好，因为铰页之间的配合间隙极小，设备运行时的粉尘、飞溅的切削液很难从铰链缝隙进入设备内部，用在有防尘、防泼溅要求的工业设备防护门上时，可以减少额外的密封件布置，简化门板的结构设计。另外整根铰链的外露面做了平整处理，没有突出的安装螺丝头或者铰节毛刺，安装完成后外观整洁，不会出现勾挂线缆、刮碰操作人员衣物的问题，用在人员经常操作的设备旁也能满足安全防护的要求。

　　在三维建模过程中，这类长铰链的建模重点在于铰节的阵列同轴度管控，不能简单做等距阵列就完成结构，需要考虑实际加工时的铰节配合公差，每个铰节的内孔和转轴之间保留合理的配合间隙，同时要模拟安装后的形变余量，避免模型导入装配体后出现干涉问题。另外安装孔的位置要和通用的安装标准对齐，方便设计人员直接调用模型完成门板装配，不需要反复调整孔位尺寸。很多设计人员在做长门板结构时，容易忽略铰链的长度匹配问题，选用的铰链长度短于门板铰接边，导致门板两端没有铰接支撑，时间久了两端翘曲变形，而这类通长钢琴铰链的长度可以覆盖整根铰接边，从结构上避免了这类问题的出现。

　　还有一个容易被忽略的设计细节，就是这类铰链的开合角度限位，常规的紧密间隙钢琴铰链可以实现180度平开，完全打开后门板可以和门框侧面齐平，不会占用设备前方的操作空间，对于需要完全敞开检修口的设备来说，这种开合角度可以给检修操作留出足够的空间，不需要额外拆卸门板就能完成内部器件的维护更换。同时铰节的接触位置做了耐磨处理，长期反复开合也不会出现铰节磨损松旷的问题，使用寿命远高于普通的小型合页，适合用在需要频繁开合的设备门结构上。
