港口货运作业用夹持固定夹钳结构

　　这类夹钳结构最初的设计出发点，是解决零散工具、小型工件在作业台面的快速固定需求，后续经过结构优化调整，也可适配港口货运场景下小型货件、工装辅具的临时夹持定位，避免作业过程中物件移位带来的操作偏差。从实际应用场景来看，它既可以在木工操作台面上固定待加工的木料、划线辅具，也能在港口货运的临时作业工位上，固定单据夹板、小型检具、待分拣的零散货件，甚至可以作为工位旁工具挂架的锁紧部件，把工具收纳架牢牢固定在立柱或者台架边缘，减少工具拿取的动线长度，提升现场作业效率。

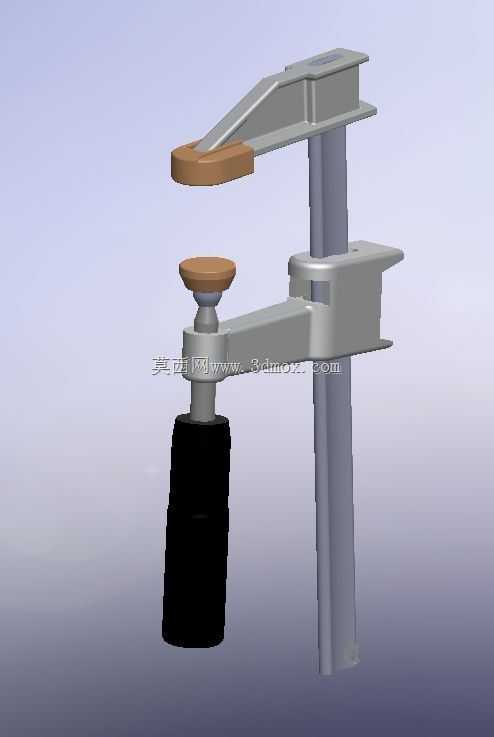

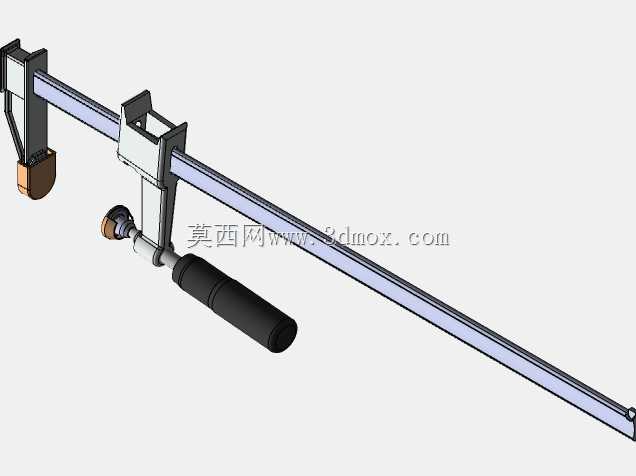

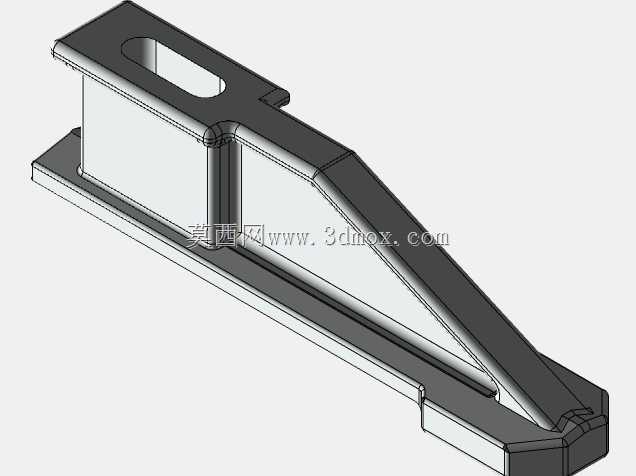

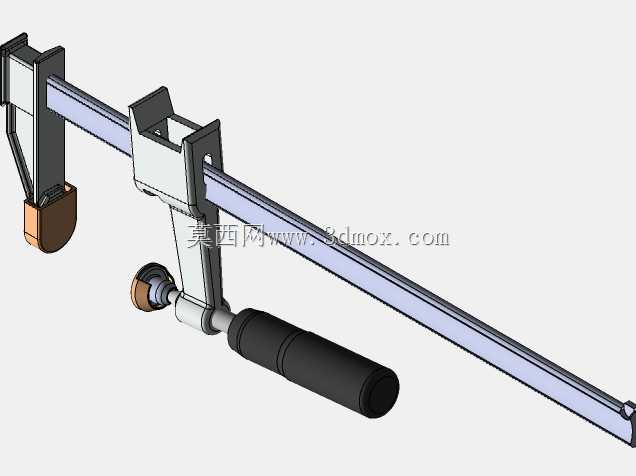

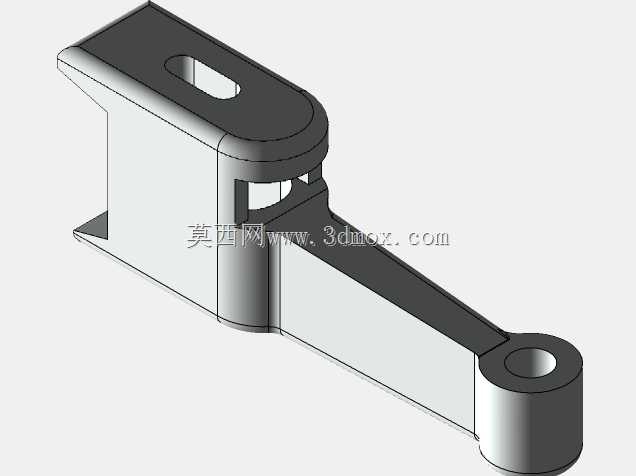

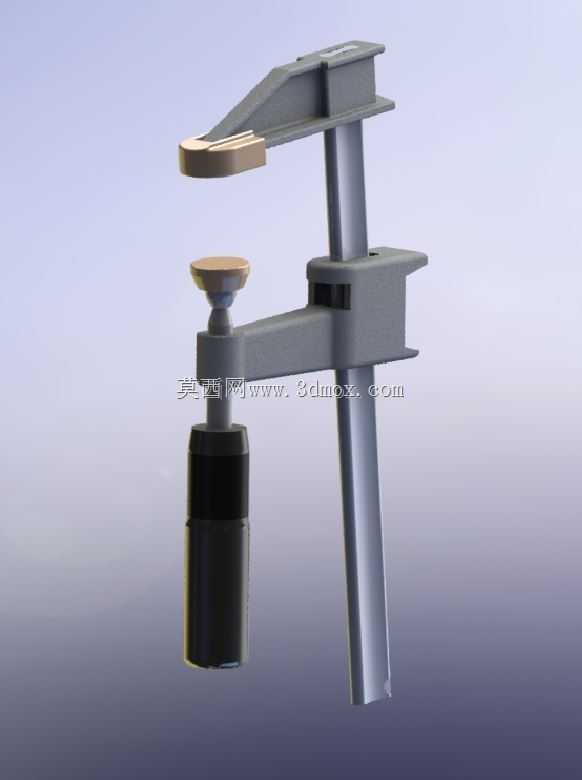

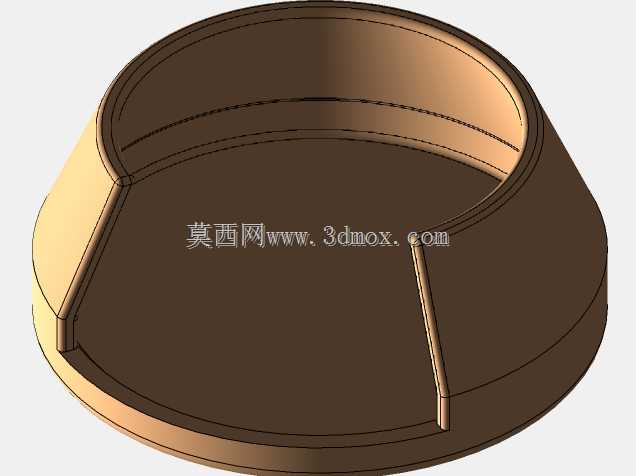

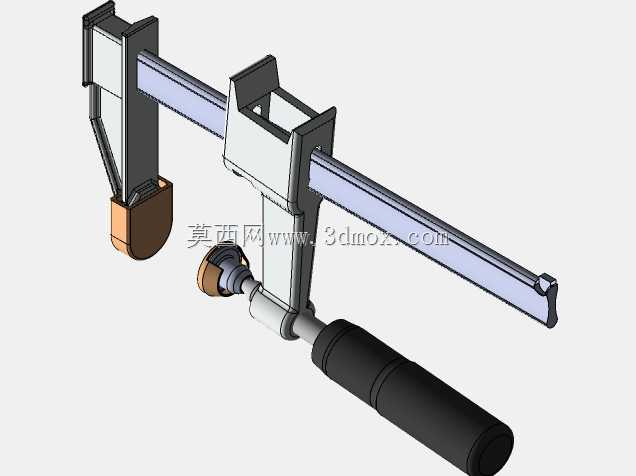

　　从功能特性上看，这款夹钳采用了垂直立柱搭配上下两个夹持臂的结构，上夹持臂为固定式悬臂结构，端部设置了软质防滑垫，避免夹持过程中刮伤工件表面，下夹持臂集成了螺旋进给机构，通过底部的旋钮旋转即可带动下夹持臂沿立柱上下移动，实现不同厚度物件的夹紧与松开，进给螺杆的螺距经过匹配设计，单手即可完成旋钮操作，夹紧力可以通过旋转圈数灵活调整，既不会因为夹紧力过小导致物件松脱，也不会因为力过大压坏木质、塑料类易损工件。上下夹持臂的接触面都做了加宽处理，接触面积比普通小型台钳大30%左右，夹持薄型板材的时候不会出现局部压痕，也能避免工件因为受力点集中出现翘曲变形。

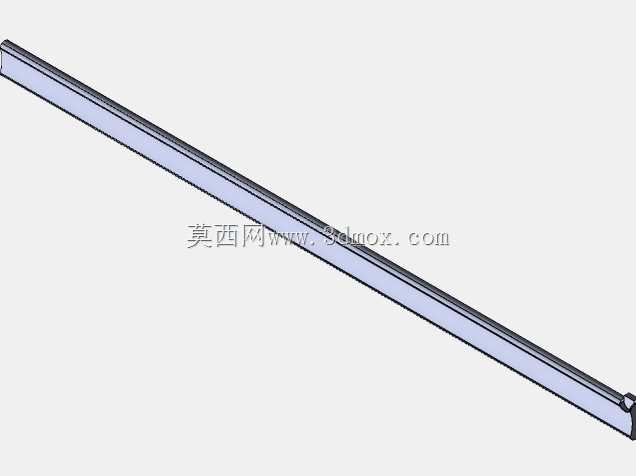

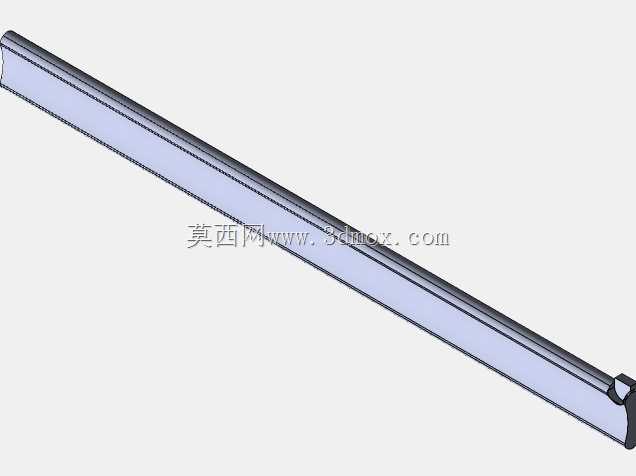

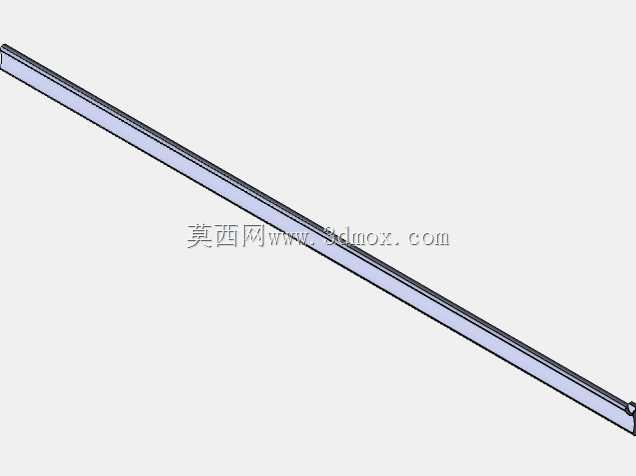

　　设计过程中首先考虑的是安装边界的适配性，整个夹钳的立柱采用矩形截面结构，相比圆形立柱抗扭转性能提升40%以上，夹持臂在受力时不会绕立柱发生转动，保证夹持定位的精度。夹钳的安装方式为侧装卡接结构，可以卡在厚度10mm到50mm的台板、方管、角钢边缘，不需要额外打孔安装，拆卸移位非常方便，适合经常需要调整工位布局的作业场景。外形尺寸上，整个夹钳闭合状态下总高度控制在280mm以内，上悬臂伸出长度为120mm，下悬臂伸出长度和上悬臂保持一致，最大开口距离可以达到180mm，能够覆盖绝大多数小型工件、工具收纳架的夹持尺寸需求，不会因为尺寸过大占用过多工位空间，也不会因为开口范围太小限制使用场景。

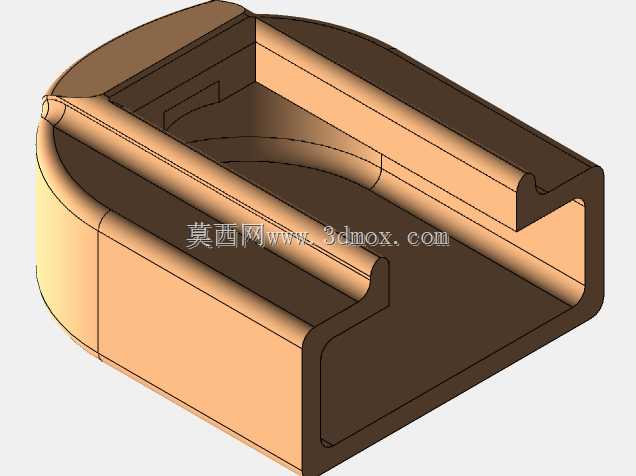

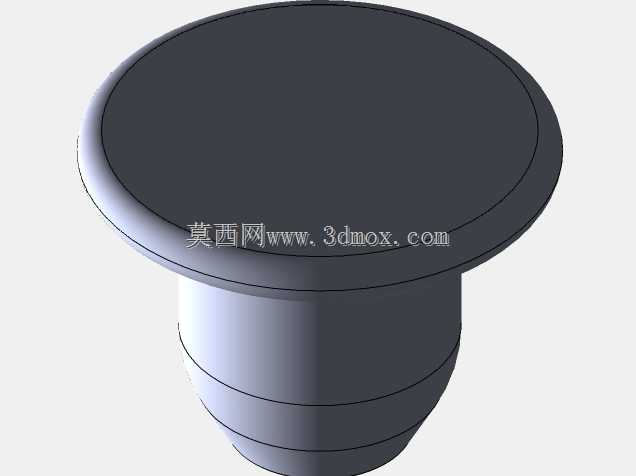

　　结构细节上，夹持臂和立柱的配合部位采用了滑动衬套设计，衬套选用耐磨尼龙材质，长期上下滑动也不会刮伤立柱表面，同时能减少滑动间隙，避免下夹持臂在进给过程中出现晃动。底部的旋钮做了滚花处理，表面包覆软质橡胶层，手上沾有木屑、油污的时候也能稳稳拧动，不会出现打滑。端部的防滑垫采用可拆卸设计，磨损后可以直接更换，不需要更换整个夹持臂，降低后期维护成本。在工具存储规划的应用场景下，这款夹钳可以配合挂板、收纳盒使用，把不同规格的木工工具、检具、作业辅具分层固定在工位旁的立柱上，拿取时不需要翻找工具箱，用完直接放回原位，能有效减少工具整理的时间，也能避免小型工具丢失。

　　针对港口货运场景的使用需求，夹钳的金属结构件都做了防锈涂层处理，在户外高湿度、盐雾环境下也不会轻易生锈，适合码头、货场这类露天作业场景使用，夹持部位的软质垫也选用了耐老化的橡胶材质，长期日晒也不会出现发硬、开裂的问题。和普通的C型夹相比，这款夹钳不需要借助扳手拧紧，单手即可操作，作业人员在手持货件或者工具的情况下，也能快速完成夹钳的松紧调整，操作便利性提升明显。同时它的夹持力保持性能稳定，锁紧后不会因为长时间受力出现自动松脱的问题，固定好的物件即使受到轻微碰撞也不会移位，能够满足作业现场的定位可靠性要求。
